プロダクト細部
起源の場所: 広東省、中国
ブランド名: LINK-PP
証明: ISO9001,SGS,UL,CE,REACH
モデル番号: 0806-0A1T-23-F
支払及び船積みの言葉
最小注文数量: 50/500/1000/25K
価格: $0.65-$1.1
パッケージの詳細: トレイ
受渡し時間: 2〜3日以内に
支払条件: TT、Net30/60/90日
供給の能力: 5000K/月
部品番号: |
0806-0A1T-23-F |
ポートの数: |
シングルポート(1×1) |
コネクタの種類: |
RJ45 統合磁石 |
互換性がある: |
LPJK0071AHNL |
LEDインジケーター: |
黄色/緑 |
EMIタブ: |
と |
ROHS: |
はい |
オークル・CL: |
最小 350 µH @ 8mA DC バイアス |
部品番号: |
0806-0A1T-23-F |
ポートの数: |
シングルポート(1×1) |
コネクタの種類: |
RJ45 統合磁石 |
互換性がある: |
LPJK0071AHNL |
LEDインジケーター: |
黄色/緑 |
EMIタブ: |
と |
ROHS: |
はい |
オークル・CL: |
最小 350 µH @ 8mA DC バイアス |
| パラメータ | 仕様 |
|---|---|
| ターン比 TP1 | 1CT: 1CT ±2% |
| ターン比 TP2 | 1CT: 1CT ±2% |
| ターン比 TP3 | 1CT: 1CT ±2% |
| ターン比 TP4 | 1CT: 1CT ±2% |
| OCL @ 100kHz/100mVRMS (8mA DCバイアス) | 350 μH分 |
| 挿入損失,0.1MHzから1MHz | -1.1 dB 最大 |
| 挿入損失,1MHzから65MHz | -0.5 dB 最大 |
| 挿入損失,65MHzから100MHz | -0.8 dB 最大 |
| 挿入損失,100MHzから125MHz | -1.2 dB 最大 |
| リターン損失 0.5MHzから40MHz | -18 dB |
| 回帰損失,40MHzから100MHz | -12 + 20log (f/80MHz) dB |
| 標準モードから標準モードへの拒絶,100kHzから100MHz | -30dB分 |
| 共通モードから差分モードへの拒絶,100kHzから100MHz | -35 dB分 |
| ハイポット/隔離電圧 | 100%の生産が,IEEE 802.3の隔離要件に適合するようにテストされた |
左のLED
右のLED
| 特徴 | 仕様 |
| 部分番号 | 0806-0A1T-23-F |
| ポート設定 | 1X1 (単一ポート) |
| オリエンテーション | タブアップ |
| マウントタイプ | ホール・マウントを通る |
| 高さプロファイル | スタンダード |
| EMI タブ | そうだ |
| 動作温度 | 0°Cから+70°C (商用品) |
| 準拠性 | RoHS に準拠する |
0826-1A1T-23-Fは,以下を含む幅広いネットワークおよび通信機器に理想的に適しています.

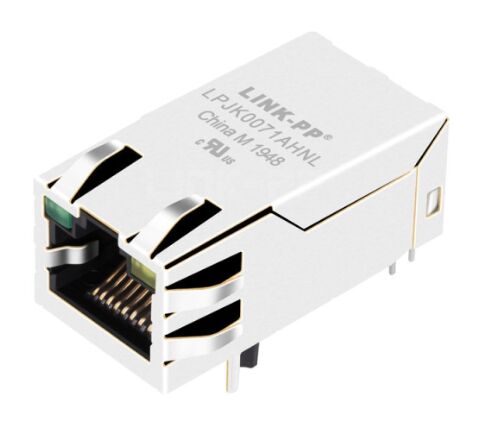

0826-1A1T-23-F RJ45 MagJackは,1000BASE-T イーサネットアプリケーションのために設計されたコンパクトな1x1統合磁気コネクタです. 安定した信号伝送,強いEMI性能,信頼性の高いボードレベルの装置このマグジャックは,標準的なプロフィールで穴を抜けるRJ45コネクタを搭載した磁石を搭載したネットワーク機器にとって実用的な選択肢です.
黄色/緑色のLED,タブアップポートの方向性,EMIタブを搭載した0826-1A1T-23-Fは,PCBのレイアウトと組み立てを簡素化する一方で効率的なイーサネットポート設計をサポートしています.RoHS に準拠し 0°C から +70°C の動作温度範囲幅広い商用ネットワーク製品に適しています.
1000BASE-T イーサネットインターフェースでは,RJ45コネクタを搭載した磁性装置が必要とする.
ええ ステータス表示用の 黄色/緑のLEDが付いています
安定したPCBの設置のために穴を通ったマウント設計を使用します.
そうです,RoHS対応です
動作温度範囲は0°Cから+70°Cです.
