プロダクト細部
起源の場所: 広東省、中国
ブランド名: LINK-PP
証明: UL,ROHS,Reach,ISO
モデル番号: LPJG49883A92NL
支払及び船積みの言葉
最小注文数量: 10個
価格: $0.6-$2.2
パッケージの詳細: T＆R
受渡し時間: 3日以内に株式船で
支払条件: TT、NET30/60/90 日、ウェスタンユニオン
供給の能力: 5kk/月
部品番号: |
LPJG49883A92NL |
コネクタの種類: |
RJ45 (10P8C) |
製品タイプ: |
多ポートRJ45コネクタ |
ポートの数: |
1x4 |
ラッチ: |
上 |
データレート: |
1000Base-T |
PoE: |
非 |
LED オプション: |
と |
EMl タブ: |
と |
取付タイプ: |
tht |
はんだタイプ: |
波 |
使用温度範囲: |
-40℃～+85℃ |
部品番号: |
LPJG49883A92NL |
コネクタの種類: |
RJ45 (10P8C) |
製品タイプ: |
多ポートRJ45コネクタ |
ポートの数: |
1x4 |
ラッチ: |
上 |
データレート: |
1000Base-T |
PoE: |
非 |
LED オプション: |
と |
EMl タブ: |
と |
取付タイプ: |
tht |
はんだタイプ: |
波 |
使用温度範囲: |
-40℃～+85℃ |
| Turns ratio | 1CT:1CT ±5% |
| OCL | 350uH min @100KHz, 0.1V, 8mA DC bias |
| Insertion loss | -1.2 dB max from 1-100MHz |
| Return loss | 1-30MHz: -16 dB min 30-60MHz: -12 dB min 60-80MHz: -10 dB min 80-100MHz: -8 dB min |
| Crosstalk | -30 dB min from 1-100MHz |
| Common mode rejection | -30 dB min from 1-100MHz |
| Isolation PHY side to line side | 1500Vrms |
| Operating temperature range | -40°C to +85°C |
| Category | Specification |
|---|---|

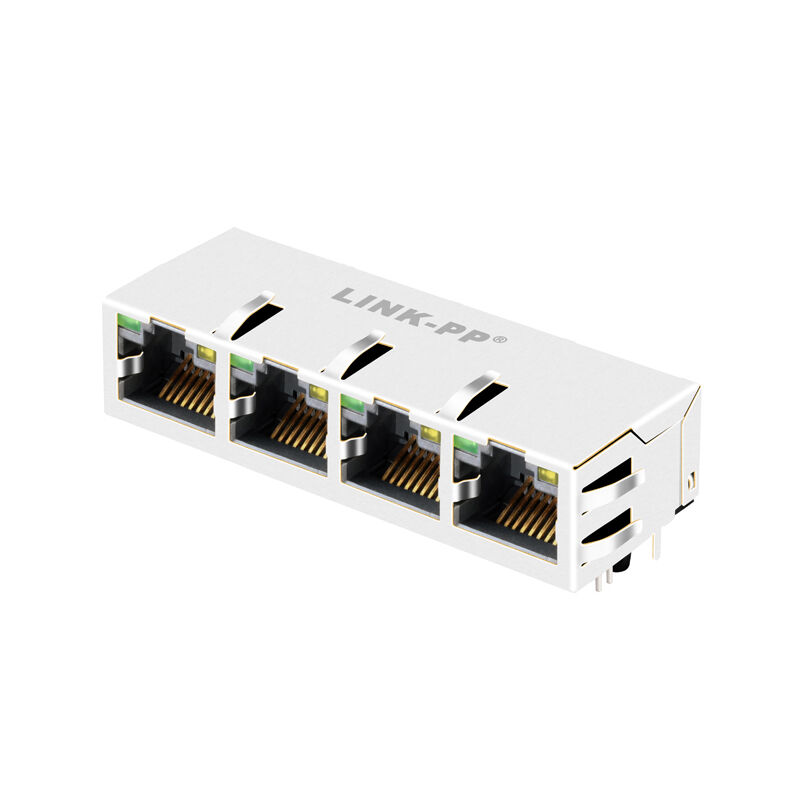

| Part Number | LPJG49883A92NL |
| Product Type | Multi-Port RJ45 Connector with Integrated Magnetics |
| Port Configuration | 1 × 4 (Quad Port) |
| Connector Type | RJ45 (10P8C) |
| Ethernet Speed | 1000Base-T (Gigabit Ethernet) |
| PoE Support | Non-PoE |
| Latch Orientation | Latch Up |
| LED Indicators | Green / Yellow |
| Shielding | Shielded with EMI Spring Finger |
| Mounting Type | Through-Hole (PCB Mount) |
| Operating Temperature | -40°C to +85°C |
| Compliance | IEEE 802.3, RoHS |
| Parameter | Value |
|---|---|
| Length | 25.25 mm |
| Width | 59.2 mm |
| Height | 13.50 mm |
| Housing Material | PBT + 30% Glass Fiber (UL94V-0) |
| Contact Material | Phosphor Bronze |
| Shield Material | Stainless Steel (SUS 304) |
| Contact Plating | Gold ≥ 6 µin |
| Color | Wavelength (nm) | Forward Voltage (VF) | Leakage Current (IR) |
|---|---|---|---|
| Green | 565 nm | 1.8 - 2.6 V | ≤ 10 µA |
| Yellow | 585 nm | 1.8 - 2.6 V | ≤ 10 µA |
