プロダクト細部
起源の場所: 広東省、中国
ブランド名: LINK-PP
証明: UL,RoHS,Reach,ISO
モデル番号: LPJG4933-7HENL
支払及び船積みの言葉
最小注文数量: 50個
価格: $0.6-$1.3
パッケージの詳細: テープ＆リール (1 カートン = 1200 個)
受渡し時間: 3日以内に株式船で
支払条件: TT、NET30/60/90 日、ウェスタンユニオン
供給の能力: 5000K.PCS/月
部品番号: |
LPJG4933-7HENL |
役職・連絡先: |
10P8C |
LEDの色: |
緑/黄色 |
ポートの数: |
1x1 |
ラッチ: |
下 |
データレート: |
1000Base-T |
PoE: |
非 |
LED オプション: |
と |
EMl タブ: |
それなし |
取付タイプ: |
tht |
はんだタイプ: |
波 |
使用温度範囲: |
-40℃～+85℃ |
部品番号: |
LPJG4933-7HENL |
役職・連絡先: |
10P8C |
LEDの色: |
緑/黄色 |
ポートの数: |
1x1 |
ラッチ: |
下 |
データレート: |
1000Base-T |
PoE: |
非 |
LED オプション: |
と |
EMl タブ: |
それなし |
取付タイプ: |
tht |
はんだタイプ: |
波 |
使用温度範囲: |
-40℃～+85℃ |

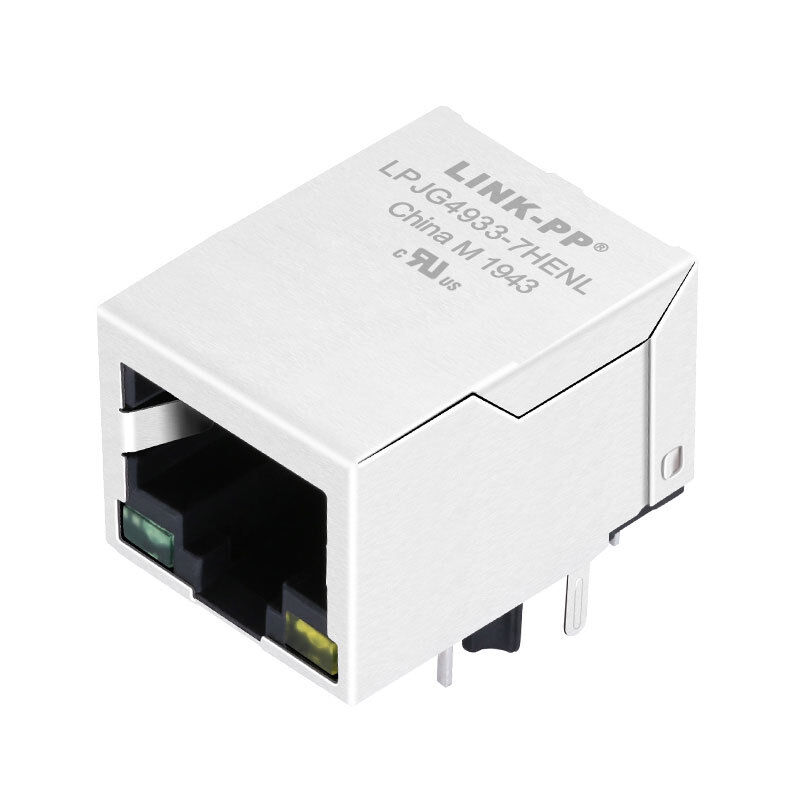

についてリンク-PP LPJG4933-7HENLこれは1000BASE-T統合磁性を持つRJ45コネクタ設計された1x1ポート RJ45 マグジャックGigabit Ethernet 接続のためにタブダウン,直角,横のエントリーレイアウト,透孔式マウントそしてグリーン/イエローLED表示指定される一方でEMI スプリング指なしこれは,統合磁性,明確なリンク/アクティビティステータス,安定したボードレベルの組み立てを必要とするコンパクトイーサネット設計のための実用的な選択となります.
設計された10/100/1000 ベース-T イーサネットLPJG4933-7HENLはIEEE 802 について3温度をサポートする-40°Cから+85°C要求の高い商業および産業ネットワーク環境に適しています.
| パラメータ | 仕様 |
|---|---|
| 部分番号 | LPJG4933-7HENL |
| ブランド | リンク-PP |
| コネクタタイプ | RJ45 マグネットジャック (インテグレートマグネット) |
| ポート設定 | 1 × 1 (単一のポート) |
| ポジション/連絡先数 | 10P8C |
| イーサネット速度 | 10/100/1000 ベース-T |
| 適用する | イーサネット (非PoE) |
| マウントタイプ | 穴を抜ける |
| オリエンテーション | 90° 右角 (横からの入口) |
| 鍵の種類 | タブダウン |
| シールド | シールド (EMIスプリング指なし) |
| LED インジケーター | 緑 / 黄色 |
| 動作温度 | -40°Cから+85°C |
| 準拠性 | IEEE 802 について3RoHSについて |
| UL 認証 | E484635 |
| パラメータ | 仕様 |
|---|---|
| 回転比 | 1CT:1CT ±5% |
| OCL (オープン回路誘導) | ≥ 350 μH @ 100 kHz,0.1V,8mA DCバイアス |
| 挿入損失 | ≤ -1.2 dB (1100 MHz) |
| 返済損失 | ≥ -16dB (130MHz) |
| ≥ -12 dB (3060 MHz) | |
| ≥ -10 dB (6080 MHz) | |
| ≥ -8 dB (80~100 MHz) | |
| 横断音声 | ≥ -30 dB (1100 MHz) |
| 共通モード拒否 | ≥ -30 dB (1100 MHz) |
| 隔離電圧 | 1500 Vrms (PHYからライン) |
| パラメータ | 緑色のLED | 黄色いLED |
|---|---|---|
| ピーク波長 | 565 nm | 585 nm |
| 前向き電圧 (VF @ 20mA) | 1.8 ∙ 2.6V | 1.8 ∙ 2.6V |
| 逆電流 (IR @ 5V) | ≤ 10 μA | ≤ 10 μA |
| パラメータ | 仕様 |
|---|---|
| パッケージの長さ | 21.25mm (0.837インチ) |
| パッケージの幅 | 15.94mm (0.628インチ) |
| パッケージの高さ | 13.30mm (0.524インチ) |
| PCB 装着 | 穴を抜ける |
| PCB レイアウト | 推奨される上からのビュー |
| 入口方向 | サイドエントリー |
| 構成要素 | 材料 |
|---|---|
| 住宅 | 熱塑性PBT + 30%のガラス繊維 (UL94V-0) |
| 連絡先 | リンゴブロンズ (C5210R-EH,0.35mm) |
| ピン | 銅 (C2680R-H,0.35mm) |
| シールド | SUS 304 (厚さ0.2mm) |
| コンタクトプレート | 金 ≥ 15 μin (接触面) |
| パラメータ | 仕様 |
|---|---|
| 溶接方法 | 波溶接 |
| 溶接器のピーク温度 | 260°C |
| 溶接時間 | 5秒 |
| カテゴリー | 詳細 |
|---|---|
| 典型的な用途 | SOHO デバイス,ADSL モデム,マザーボード上のLAN (LOM),ハブ,スイッチ |
| ターゲットプラットフォーム | ビーグルボーングリーンエコ (ギガビットイーサネットインターフェース) |
| 設計上の利点 | 組み込み磁石はBOMを削減し,PCBのレイアウトを簡素化します |
このRJ45 MagJackは,SOHOデバイス,ADSLモデム,LAN-on-Motherboard (LOM) デザイン,ハブ,スイッチなどのアプリケーションのために設計されています.組み込みネットワークシステムにも適していますコンパクトで信頼性の高いコネクタインターフェースを必要とするEthernet対応機器.
LPJG4933-7HENLは 強く適合していますビーグルボーングリーン エコベースデザイン必要なものギガビットイーサネット RJ45コネクタビーグルボーン・グリーン・エコのような オープンソースの産業開発プラットフォームではこのコネクタは,商用および産業用埋め込みアプリケーションで期待される安定したイーサネットインターフェースをサポートします.これは,Gigabitネットワークと長期的信頼性を設計する際に実用的なボードレベルのオプションになります.
