プロダクト細部
起源の場所: 中国
ブランド名: LINK-PP
証明: UL,ROHS,Reach,ISO
モデル番号: LPJG4926-7HENL
支払及び船積みの言葉
最小注文数量: 50/500/1000
価格: 交渉可能
パッケージの詳細: 50pcs/tray、1200pcs/carton
受渡し時間: in 株式船 今日
支払条件: TT、Net30/60/90日
供給の能力: 4600K.PCS/月
部品番号: |
LPJG4926-7HENL |
コネクタの種類: |
POE+ RJ45コネクタ |
シールド: |
シールド |
ポートの数: |
1x1 |
ラッチ: |
下 |
データレート: |
1000Base-T |
PoE: |
PoE+ |
LED オプション: |
と |
EMl タブ: |
それなし |
取付タイプ: |
tht |
はんだタイプ: |
波 |
使用温度範囲: |
-40℃～+85℃ |
部品番号: |
LPJG4926-7HENL |
コネクタの種類: |
POE+ RJ45コネクタ |
シールド: |
シールド |
ポートの数: |
1x1 |
ラッチ: |
下 |
データレート: |
1000Base-T |
PoE: |
PoE+ |
LED オプション: |
と |
EMl タブ: |
それなし |
取付タイプ: |
tht |
はんだタイプ: |
波 |
使用温度範囲: |
-40℃～+85℃ |

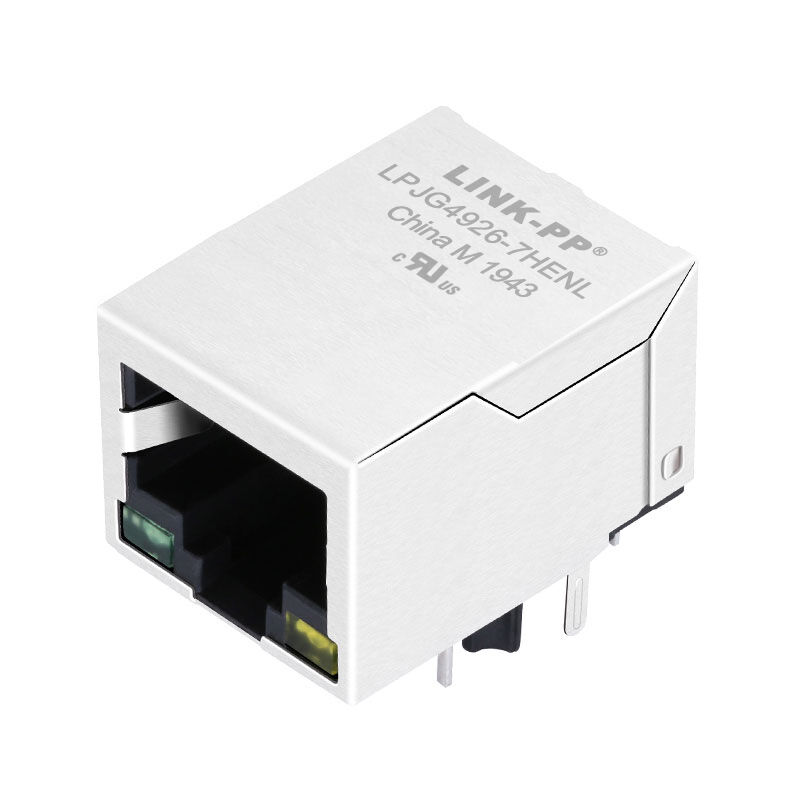

1×1 1000Base-T RJ45 マグジャック 組み込み磁性,PoE+ (802.3at) サポート,リンク/アクティビティ LED,および完全な EMI 遮蔽. UL リスト, 40 ° C から + 85 ° C.
LINK-PPについてLPJG4926-7HENLRJ45 マグジャック (RJ45 Magjack) は,コンネクタの内部に磁気トランスフォーマーを統合した頑丈なシングルポート (1×1) RJ45 マグジャック (10P8C) である.ギガビットイーサネット (1000Base-T) をサポートし,IEEE 802.3at PoE+規格を満たしている.工業用仕様に従って作るUL認証とRoHS/REACH準拠があり,40°C~+85°Cで動作します. 緑/黄色のリンク/アクティビティLEDと金属遮蔽が組み込まれています.このMagJackは安定した高速データと電力を提供します (最大57V),ポートあたり720mA) を単一のケーブルで接続し,スイッチ,ルーター,産業用PC,スマートメーター,その他のネットワークまたはPoEアプリケーションに最適化しています.
LPJG4926-7HENLの統合磁性 (トランスフォーマーとストローク) は信号の整合性を向上させ,電磁気干渉 (EMI) を抑制する.ジャックの内部に磁石を埋め込み,別々の部品の必要性を排除この設計により,挿入損失が低く,共通モード拒絶率が高く,騒音のある環境でも明確なギガビットイーサネット信号が確保されます.
| 特徴 | 仕様 |
|---|---|
| 部分番号 | LPJG4926-7HENL (LINK-PP) |
| 港湾 | 1×1 (シングル) RJ45, 10P8C |
| データレート | 1000Base-T (10/100/1000 Mbps) |
| 統合磁気 | はい (Ethernet トランスフォーマー) (1CT:1CT回転比) |
| PoEサポート | PoE+ (IEEE 802.3at) 〜ポートあたり最大57V @ 720mA |
| LED インジケーター | 左:緑 (リンク),右:黄色 (活動) |
| シールド | 完全に遮断されたコネクタ (外部EMIタブがない) |
| マウント | 透孔 (THT) 方向性,PCBのロックダウン |
| 鍵の方向 | 下方 (角直角方向) |
| 住宅用材料 | 熱塑性PBT+30%GF UL94V-0 |
| 接触材料 | リンゴの青銅,黄金で覆われた交尾場 |
| 動作温度 | 40 °Cから +85 °C (工業用範囲) |
| 適合/認証 | IEEE 802.3at, UL (E484635ファイル), RoHS, REACH, ISO |
| ポイント | 仕様 |
|---|---|
| 回転比 | Pri:Sec = 1CT:1CT ±5% |
| オークル・CL | 350 uH min @ 100KHz/0.1V, 8mA DCバイアス |
| オークル・CL | 120 uH min @ 100KHz/0.1V 18mA DCバイアス |
| 挿入損失 | -1.0 dB 最大 @ 1 ̇100MHz |
| 挿入損失 | -1.2 dB 最大 @ 100~125MHz |
| 返済損失 | -16 dBm @ 1 〜 40MHz |
| 返済損失 | -12 dBm @ 4060MHz |
| 返済損失 | -10 dB min @ 60 〜 80MHz |
| 返済損失 | -8 dBm @ 80~100MHz |
| クロストーク | -30 dBm @ 1 〜 100MHz |
| 共通から共通モードへの拒否 | -30 dBm @ 1 〜 100MHz |
| PSEピンのDC電流/電圧評価 | 720mA最大 @ 57VDC連続 |
| 隔離 PHY 横から横へ | 1500Vrms |
| 動作温度 | -40°Cから+85°C |
Gigabit 速度,PoE + パワー,磁力を1つのモジュールで組み合わせることで,LPJG4926HENLはシグナル品質を向上させ,Ethernet デザインを簡素化するRJ45 ソリューションを提供します.LEDと高温サポートを備えた工業用グレードのビルドは,高速ネットワークおよびパワーオーバーイーサネットアプリケーションに信頼性の高いパフォーマンスを提供します.
LPJG4926-7HENLは耐久性のある材料とEthernetハードウェアで信頼性の高い使用をサポートする生産詳細で構築されています:
についてLPJG4926-7HENL RJ45 コンネクタコンパクトで,シールドで,高性能なデバイスを必要としているエンジニアとメーカーにとって信頼性の高い選択です1000Base-T PoE+マグジャック強力な電気性能,耐久性のある構造,幅広いアプリケーションサポートにより,現代のイーサネット製品設計に適しています.
RJ45コネクタはEthernetジャックと磁気部品を1つの部品に組み合わせます.このデザインはPCBレイアウトを簡素化し,部品数を減らすのに役立ちます.組み立て効率を向上させる.
LPJ4013EDNLはPoE+そしてサポートIEEE 802.3at要求事項
1000Base-T イーサネット機器では,特にPoE+アプリケーションでは,マグネットが組み込まれているRJ45コネクタを必要とする.
LPJ4013EDNLは1000Base-TRJ45コネクタで磁石が組み込まれています
そうですシールドRJ45 マグジャック設計
コンピュータを透孔 (THT)固定装置と支柱波溶接器組み立て
