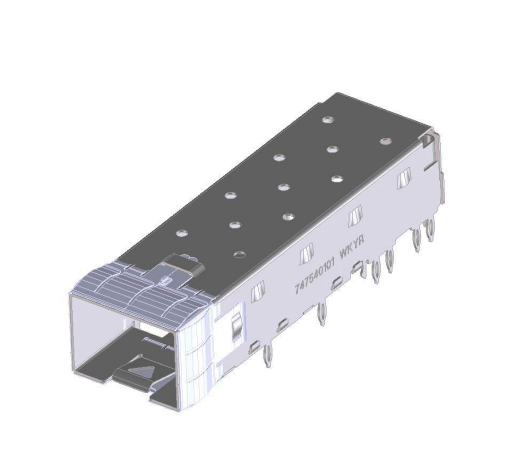

747540101 スプリングフィンガーベゼルガスケット付きシングルポートSFP+ケージ

747540101 SFP+ カージ組立の概要

について747540101 SFP+ケージ組これはシングルポート SFP+ケージ高速光学モジュールのアプリケーションのために設計され,信頼性の高い機械的保持,EMI抑制,安定したPCBマウントが要求されます.SFPとSFP+接続システムこのケージ組成は,安全なモジュール接続と効率的な熱性能を要求する近代的なネットワークハードウェア設計をサポートします.

製造されたスプリングフィンガー・ベーゼル・ガスケット保護,3.05mm プレスフィットピン, そしてクックアウトスプリングのロックロック, 747540101は信頼性の高いモジュール保持と サービスや保守中に簡単に取り除くことができます.その設計は,PCBに座った後に,コンネクタケージ組をベーゼルに挿入することを可能にします性能を重視したネットワーク機器に適している.

747540101 プレスフィット SFP+ケージの主要特徴

• シングルポート SFP+ケージ組
• スプリングフィンガー・ベーゼル・ガスケット改善されたEMI抑制のために
• 3.05mm プレスフィットピンPCBの固定用
• 鍵の鍵モジュールをしっかりと固定するのに役立ちます
• クックアウトスプリングモジュールの取り除きを支援する
• 熱気換気孔空気流と熱管理のサポート
• PCBの座席の後,ベーゼルに挿入するように設計されている
• その一部SFPとSFP+接続システム

747540101 モレックス SFPケージの仕様

電気の評価

について747540101 SFP+ケージ組次の電気条件に対応できる:

• 電圧:120V AC
• 電流:0最大5アンパール

これらの評価は,信頼性の高いコネクタケージ性能を必要とする互換性のあるホストハードウェア設計で使用することをサポートする.

環境性能

747540101は,幅広い温度範囲で動作するように設計されており,要求の高い環境で使用されるネットワークと通信システムに適しています.

• 動作温度:-40°Cから+85°C
• 動作しない温度:-55°Cから+105°C

この広い温度範囲は,活発な運用と貯蔵または輸送条件の両方でシステムの信頼性をサポートするのに役立ちます.

747540101 SFP+ケージデータシート

穴 の 推奨 寸法

747540101 PCボードの配置を推奨する

747540101 SFP+ケージ組成設計の利点

について747540101 SFP+ケージ組は,サポートするために使用される機械的なハウジングですSFP+ (小型因子プラグ可能プラス)主機PCBのトランシーバーモジュール電気磁気干渉を軽減し,熱性能を改善する一方で,光学モジュールと機器の囲い間の安定したインターフェースを提供します.

このタイプのケージは,高いポート密度と信頼性の高い光学接続を必要とするネットワークデバイスで一般的に使用されます.シングルポート設計により,個々のトランシーバー位置を使用するコンパクトシステムまたは機器アーキテクチャの実用的な選択になります.

1EMI抑制と熱設計

について747540101 SFP+ケージ2つとも対応するように設計されていますEMI制御そして熱散それは...スプリングフィンガー・ベーゼル・ガスケット高速ネットワーク環境では非常に重要です 電気磁気ノイズを最小限に抑えます

さらに,檻には熱気換気孔モジュール領域を通る空気流を支えるため,熱管理を改善し,要求の高いアプリケーションで安定した長期的性能に貢献します.

2安全なモジュール保持と簡単に取り除く

これはSFP+ケージ組使用するロックするロック操作中に光学モジュールがしっかりと座っているようにします.クックアウトスプリングモジュールを取り外すときに解き放たれるので サービスが速く便利になります

この保持と除去サポートの組み合わせは,メンテナンス,アップグレード,またはフィールドサービス中にモジュール交換が期待されるシステムでは特に有用です.

典型的な用途プレスフィットピン付きのSFP+ケージ

について747540101 SFP+ケージ組一般的に以下に使用されます.

• ネットワークスイッチ
• ルーター
• サーバー
• 貯蔵システム
• 通信機器
• データセンターのハードウェア
• 高速通信プラットフォーム

設計が必須である場合シングルポート SFP+ケージプレスフィットPCBのマウントがこのアセンブリから利益を得ることができます.

よく 聞かれる 質問

について747540101 SFP+ケージ組信頼性があるシングルポート SFP+ケージ安全なモジュール保持,EMI抑制,熱サポートのために構築されています.3.05mm プレスフィットピン,aロックするロック, そしてクックアウトスプリング安定した機械的および電気的性能を必要とする高速ネットワークおよび通信機器に適しています.

1747540101 は何ですか?

について747540101これはシングルポート SFP+ケージ組設計されたSFPとSFP+接続システム.

2747540101 は EMI の 抑制 を 支持 し て い ます か

そうですスプリングフィンガー・ベーゼル・ガスケット導電性設計の特徴がEMIの抑制.

3箱はPCBに 組み込まれるの?

箱はホストPCBに接続され,3.05mm プレスフィットピン.

4SFP+モジュールを削除するのに何が役立ちますか?

組み立てには,クックアウトスプリングモジュールの取り除きを助けるため

5動作温度範囲は?

動作温度範囲は-40°Cから+85°C.
