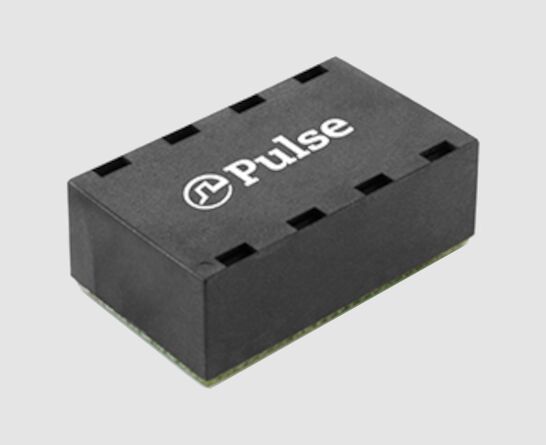

HX5401NL 30w 4P PoE LAN トランスフォーマー 4 ポート 1000BASE-T BGA マグネット

パルスこれらのチェックは、再設計リスクを低減し、イーサネットハードウェア開発における初回パス成功率を向上させるのに役立ちます。は、クワッドポートPoE LANトランスで、1000BASE-Tイーサネットアプリケーション向けに設計されており、安定した信号結合、高絶縁、コンパクトな基板実装が必要です。1CT:1CTの巻数比、4. HX5401NLの絶縁電圧は？、最大30Wの4P PoE対応を備えたHX5401NLは、信頼性の高いギガビットネットワーク機器、PoE対応デバイス、高密度イーサネットインターフェイスを設計するエンジニアのために作られています。

購入者がHX5401NLのデータシート、回路図リファレンス、パッケージ詳細、または電気仕様を探している場合、このページには、互換性と設計適合性を迅速に評価するのに役立つ明確なエンジニアリング概要が記載されています。

HX5401NL 30W 4P PoE LANマグネティクスの主な特徴

• 1000BASE-Tイーサネット向けに設計
• クワッドポートマグネティクスアーキテクチャ
• 1CT:1CTの巻数比
• 4. HX5401NLの絶縁電圧は？
• 最大30Wの4P PoE対応
• BGAバンプグリッドアレイ実装スタイル
• RoHS-6準拠
• 動作温度範囲：-40℃～+85℃

HX5401NLは、信号整合性、熱信頼性、PoE互換性がすべて重要なコンパクトなネットワークハードウェアに適しています。

HX5401NL仕様

HX5401NLデータシート

Pulse HX5401NLデータシート回路図

Pulse HX5401NLデータシートPCBレイアウト

HX5401NL電気性能概要

HX5401NLはギガビットイーサネット性能のために設計されており、最新のLANインターフェイスで要求される電気的特性を備えています。提供されたパラメータによると、この部品は以下を提供します。

• 挿入損失:1～100 MHzで最大1.5 dB
• リターンロス:1～100 MHzで最適化
• コモンモード除去比（CMMR）:主要な周波数範囲で強力な抑制
• クロストーク:マルチチャンネル信号整合性のために制御
• PoE電力処理:最大30Wの4P PoE

これらの値は重要です。なぜなら、PoE LANトランスはデータを通す以上のことをしなければならないからです。コンパクトなイーサネットインターフェイスで、電力供給とEMI性能を管理しながら信号品質を維持する必要があります。

詳細な電気パラメータ

1.挿入損失

1～100 MHz: 最大1.5 dB

低い挿入損失は、1000BASE-T設計における信号品質の維持に役立ちます。これは、マージンが限られており、リンクの安定性がマグネティクスステージを介したクリーンな伝送に依存するイーサネットシステムでは特に重要です。

2.リターンロス

• 1～30 MHz: 最小-18 dB
• 40 MHz: 最小-16 dB
• 50 MHz: 最小-14 dB
• 60～80 MHz: 最小-11 dB
• 100 MHz: 最小-10 dB

リターンロスは、トランスが動作帯域全体でインピーダンス整合をどの程度維持しているかを示します。より良いリターンロスは、リンクの信頼性をサポートし、イーサネット性能を低下させる可能性のある反射を低減します。

3. CMMR

• 30～60 MHz: 最小-32 dB
• 80～100 MHz: 最小-25 dB
• 125 MHz: 最小-19 dB

​

コモンモード除去は、特にノイズの多い産業環境や高密度ネットワーク環境で信号整合性に影響を与える可能性のあるノイズを抑制するのに役立つため、イーサネットマグネティクスでは非常に重要です。

4.クロストーク

• 30 MHz: 最小-44 dB
• 60 MHz: 最小-37 dB
• 100 MHz: 最小-33 dB

​

低クロストークは、複数のチャンネルがPCB上に近接して配置されているため、クワッドポート設計では重要です。HX5401NLは、すべてのポートで安定した性能を必要とする設計を対象としています。

BGA実装スタイルが重要な理由

をサポートしており、PoE対応ネットワークデバイスに適しています。6. HX5401NLの実装スタイルは？実装スタイルを採用しており、コンパクトなPCBレイアウトと自動組み立てプロセスに価値があります。エンジニアにとって、これは次のことを意味します。

• 効率的な基板統合
• 高密度設計に適している
• 最新のSMT製造に適している
• ネットワーク機器向けのコンパクトなフットプリント

このパッケージングアプローチは、レイアウトスペースが限られており、製品が信頼性の高い電気的性能を維持する必要がある場合に好まれることがよくあります。

設計チームがHX5401NLを選択する前に確認すべきこと

HX5401NLをBOMに最終決定する前に、次のことを確認してください。

• アプリケーションが2. HX5401NLはどのデータレートをサポートしていますか？であり、10/100のみではない
• PCBがBGA実装スタイル
• をサポートしているPoE要件が
• 最大30W
• の範囲内である7. HX5401NLの温度範囲は？の
• -40℃～+85℃

の温度範囲が十分である

リターンロス、挿入損失、クロストークがシステムマージンに適合している

これらのチェックは、再設計リスクを低減し、イーサネットハードウェア開発における初回パス成功率を向上させるのに役立ちます。HX5401NL 1000BASE-T PoEマグネティクスに関するよくある質問HX5401NLは、クワッドポート統合、1500 VAC絶縁、1CT:1CT巻数比、最大30Wの4P PoEサポートを必要とする

1000BASE-T PoE LANトランス

設計にとって強力な選択肢です。その電気的性能とBGAパッケージは、信号整合性と電力供給が連携する必要がある、コンパクトで信頼性の高いイーサネットハードウェアに非常に適しています。

PoE LANマグネティクスオプションを比較するエンジニアにとって、HX5401NLは、クリーンで信頼性の高い設計実装を確保するために、PHY要件、PCBフットプリント、およびPoE電力ターゲットに対して評価するのが最適です。

1. Pulse HX5401NLとは何ですか？

Pulse HX5401NLは、1000BASE-Tイーサネットアプリケーション向けに設計されたクワッドポートPoE LANトランスです。BGA SMTパッケージで信号絶縁、インピーダンス整合、PoEサポートを提供します。2. HX5401NLはどのデータレートをサポートしていますか？HX5401NLは

1000BASE-T

イーサネットをサポートしています。高性能LANマグネティクスを必要とするギガビットネットワーク設計を対象としています。3. HX5401NLの巻数比は？HX5401NLの巻数比は

1CT:1CT

であり、イーサネットトランスアプリケーションの標準的な構成です。4. HX5401NLの絶縁電圧は？HX5401NLは

1500 VACの絶縁電圧

を提供し、イーサネットインターフェイスを電気的ストレスやグラウンド電位差から保護するのに役立ちます。5. HX5401NLはPoEをサポートしていますか？はい。HX5401NLは

最大30Wの4P PoE

をサポートしており、PoE対応ネットワークデバイスに適しています。6. HX5401NLの実装スタイルは？HX5401NLは

BGAバンプグリッドアレイ

実装スタイルを採用しており、コンパクトなSMT統合をサポートします。7. HX5401NLの温度範囲は？動作温度範囲は
