プロダクト細部
起源の場所: 中国
ブランド名: LINK-PP
証明: UL,RoHS,REACH,ISO
モデル番号: B78476A8247A003
支払及び船積みの言葉
最小注文数量: 500個
価格: $0.2-$0.37
パッケージの詳細: T&R 500個/リール
受渡し時間: 3日以内に出荷する
支払条件: L/C、D/A、D/P、T/T、ウェスタンユニオン
供給の能力: 4600K.PCS/月
トランスの種類: |
LAN 10/100基盤T |
部品番号: |
B78476A8247A003 |
ポートの数: |
単一ポート |
インダクタンス: |
350µH |
絶縁電圧: |
1500 VAC |
取付タイプ: |
表面実装 |
トランスの種類: |
LAN 10/100基盤T |
部品番号: |
B78476A8247A003 |
ポートの数: |
単一ポート |
インダクタンス: |
350µH |
絶縁電圧: |
1500 VAC |
取付タイプ: |
表面実装 |

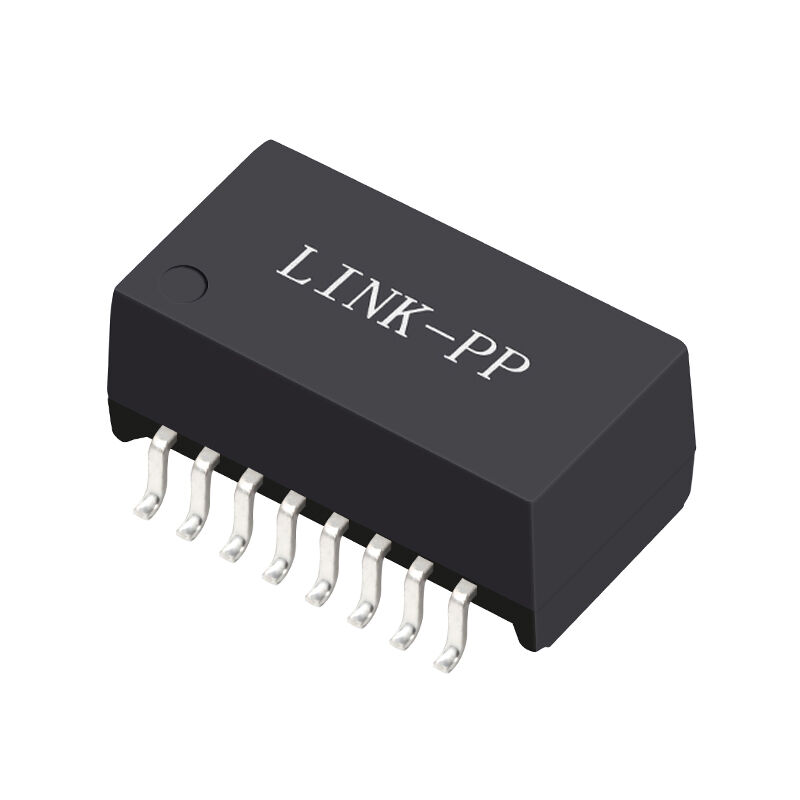

B78476A8247A003 LANマグネティックスモジュール 10/100Base-Tイーサネット用。シングルポートSMDトランス、インダクタンス350μH、低挿入損失、1500VAC絶縁、動作温度範囲-40℃～+85℃。
| パラメータ | 仕様 |
|---|---|
| 部品番号 | B78476A8247A003 |
| 製品タイプ | LANマグネティックスモジュール |
| イーサネット規格 | 10/100Base-T |
| ポート数 | シングルポート |
| パッケージタイプ | 表面実装 (SMD) |
| コア材質 | フェライトトロイド |
| 絶縁電圧 | 1500 VAC |
| 動作温度 | -40℃～+85℃ |
| 重量 | 約0.8g |
| 準拠 | IEEE 802.3, RoHS |
| パラメータ | テスト条件 | 仕様 |
|---|---|---|
| 巻数比 (一次:二次) | — | 1CT:1CT ±3% |
| インダクタンス (OCL) | 100kHz, 100mV, 8mA DCバイアス | ≥ 350 μH |
| 耐電圧試験 | 50Hz, 1分 | 1500 V AC |
| 挿入損失 | 0.1～100MHz | ≤ -1.0 dB |
| リターンロス | 1～30MHz | ≥ 18 dB |
| リターンロス | 40MHz | ≥ 16 dB |
| リターンロス | 50MHz | ≥ 14 dB |
| リターンロス | 60～80MHz | ≥ 12 dB |
| クロストーク | 30MHz | ≥ -43 dB |
| クロストーク | 60MHz | ≥ -37 dB |
| クロストーク | 100MHz | ≥ -33 dB |
| 差動-コモンモード除去比 (DCMR) | 30MHz | ≥ -43 dB |
| 差動-コモンモード除去比 (DCMR) | 60MHz | ≥ -37 dB |
| 差動-コモンモード除去比 (DCMR) | 100MHz | ≥ -33 dB |
| パラメータ | 仕様 |
|---|---|
| 動作温度 | -40℃～+85℃ |
| 保管温度 | -40℃～+85℃ |
| はんだ付け規格 | IPC / JEDEC J-STD-020D |
| RoHS | 対応 |
B78476A8247A003 LANマグネティックスモジュールは、LANインターフェースアプリケーションで信頼性の高い信号絶縁とEMI抑制を必要とするために設計されたシングルポート10/100Base-Tイーサネットトランスです。
この表面実装LANトランスモジュールは、イーサネットPHYインターフェースに最適化された高性能マグネティックスを統合しています。350μHの最小インダクタンス、低挿入損失、優れたクロストーク抑制により、モジュールはファストイーサネットネットワークで安定したデータ伝送を保証します。
産業用およびネットワーク機器向けに設計されたB78476A8247A003は、-40℃から+85℃までの広い動作温度範囲をサポートしており、産業用オートメーションシステム、ネットワークインフラストラクチャ、組み込み通信デバイスなどの過酷な環境に適しています。
LANマグネティックスモジュールは、イーサネットPHYとネットワークケーブルの間に電気的絶縁、インピーダンス整合、ノイズ抑制を提供し、信頼性の高いイーサネット通信を保証します。
このモジュールは、IEEE 802.3規格に準拠した10Base-Tおよび100Base-TXイーサネットアプリケーション向けに設計されています。
このデバイスは1500 VACの絶縁を提供し、イーサネットネットワークにおける電気的安全性と信号整合性を保証します。
B78476A8247A003は、-40℃から+85℃までの拡張産業用動作温度範囲をサポートしています。
