プロダクト細部
起源の場所: 中国
ブランド名: LINK-PP
証明: UL,ISO,ROHS,REACH
モデル番号: TM82440ANL
支払及び船積みの言葉
最小注文数量: 800個
価格: $0.3-$0.82
パッケージの詳細: 800個/リール、1CTN = 6リール = 4800個
受渡し時間: in 株式船 今日
支払条件: TT、Net30/60/90日
供給の能力: 4200K-PCS/Month
シリーズ: |
産業用LANトランス |
部品番号: |
TM82440ANL |
スピード: |
1GベースT |
ポートの数: |
単一ポート |
取り付けスタイル: |
SMD/SMT |
長さ: |
15.1(mm) |
幅: |
10（mm） |
身長: |
4 (ミリ) |
シリーズ: |
産業用LANトランス |
部品番号: |
TM82440ANL |
スピード: |
1GベースT |
ポートの数: |
単一ポート |
取り付けスタイル: |
SMD/SMT |
長さ: |
15.1(mm) |
幅: |
10（mm） |
身長: |
4 (ミリ) |

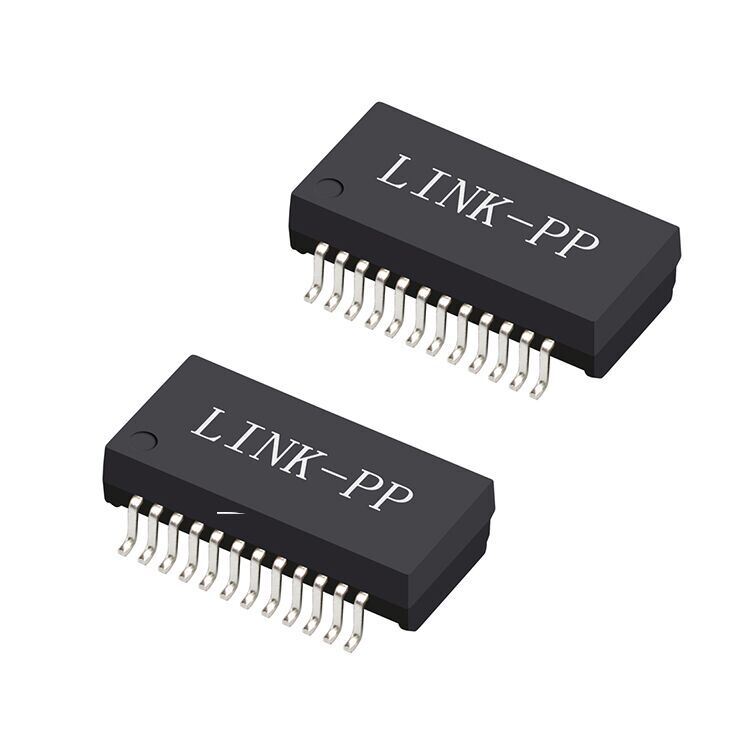

TM82440ANL LAN トランスフォーマー シングルポート 1GBASE-T ギガビットイーサネット磁気モジュール. 1500Vrms 隔離,低挿入損失,−40°C から +85°C 動作範囲の 24ピン SMT パッケージ.
| パラメータ | 仕様 |
|---|---|
| 部分番号 | TM82440ANL |
| イーサネット速度 | 1000Base-T |
| 港の数 | 単一の港 |
| パッケージの種類 | 24ピンのSMT |
| マウントタイプ | 表面マウント |
| 隔離電圧 | 1500Vrms |
| 動作温度 | −40°Cから+85°C |
| RoHS 準拠 | そうだ |
についてTM82440ANL LAN トランスフォーマーこれは単ポート 1GBase-T イーサネット トランスフォーマー モジュール設計されたギガビット イーサネット PHY インターフェースこれは24ピンの表面マウントLAN磁気モジュール信頼性の高い信号隔離,優れたEMI抑制,高速イーサネットネットワークの安定した電気性能を提供します.
持ってる標準的な産業の足跡についてTM82440ANL多くの一般的なギガビットLANトランスフォーマー設計と互換性があり,PCBの統合を容易にし,Ethernetインターフェースの設計を簡素化します.
設計された産業設備とネットワーク設備トランスフォーマーが−40°Cから+85°Cの広い温度範囲産業自動化システムや通信インフラストラクチャなどの要求の高い環境に適しています
| パラメータ | 頻度 / 状態 | 仕様 |
|---|---|---|
| OCL (誘導力) | 100kHz 0.1V 8mA DCバイアス | ≥ 350 μH |
| ターン比 (TX) | ほら | 1CT: 1CT ± 5% |
| ターン比 (RX) | ほら | 1CT: 1CT ± 5% |
| 漏れ誘導力 (LL) | ほら | ≤0.4 μH |
| DC抵抗 (DCR) | ほら | ≤ 1.2 Ω |
| 挿入損失 | 1 100 MHz | ≤ −1 dB |
| 返済損失 | 1 40 MHz | ≥ 16 dB |
| 返済損失 | 40 〜 100 MHz | ≥ 10 + 20 ログ (f/80) dB |
| 横断音声 | 30 MHz | ≥−45 dB |
| 横断音声 | 60 MHz | ≥ -40 dB |
| 横断音声 | 100 MHz | ≥−35 dB |
| 分差対共通モード拒絶 (DCMR) | 30 MHz | ≥ -40 dB |
| 分差対共通モード拒絶 (DCMR) | 60 MHz | ≥−35 dB |
| 分差対共通モード拒絶 (DCMR) | 100 MHz | ≥−30 dB |
| 隔離電圧 (ハイポット) | ほら | 1500Vrms |
1電気図
2機械図
3TM82440ANL 図面 - パッドの配置
4. TM82440ANL 図 - リフロー溶接剤のプロファイル
についてTM82440ANL ギガビットLAN トランスフォーマー以下のものを含むEthernetネットワーク機器に広く使用されています.
工業用温度範囲により,特に産業用ネットワーク設備と通信インフラ.
1LAN トランスフォーマーは何に使われますか?
LAN トランスフォーマーでは,Ethernet PHYとネットワークケーブル間の電気隔離,インペデンスマッチング,ノイズ抑制を保証し,Ethernetネットワークで信頼性の高いデータ送信を保証する.
2TM82440ANLはどのイーサネット速度をサポートしていますか?
TM82440ANLは,1GBase-T (1000Base-T) ギガビットイーサネットアプリケーション用に設計されている.
3TM82440ANLは工業環境に対応していますか?
作業温度範囲は−40°C~+85°Cで 産業用ネットワーク機器に適しています
4隔離電圧は?
トランスフォーマーでは1500Vrmsの隔離が提供され,Ethernetの安全性および信号完整性要件を満たします.
