プロダクト細部
起源の場所: 広東省、中国
ブランド名: LINK-PP
証明: UL,RoHS,Reach,ISO

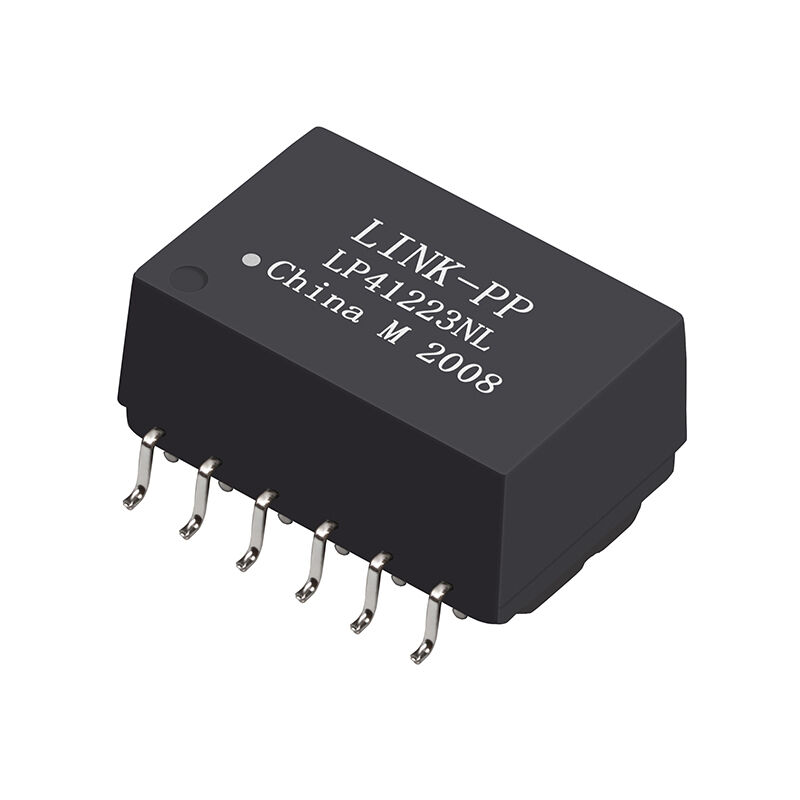

モデル番号: LP41223NL
文書: LP41223NL.pdf
支払及び船積みの言葉
最小注文数量: 50個
価格: $0.35
パッケージの詳細: 50pcs/tray、1200pcs/carton
受渡し時間: 3日以内に株式船で
支払条件: TT、Net30/60/90日
供給の能力: 5kk/月
シリーズ: |
PoE++ LAN マグネティクス |
部品番号: |
LP41223NL |
パッケージの種類: |
12ピン |
長さ: |
17 mm |
幅: |
15.1mm（ピン含む） |
身長: |
8.45mm |
最高リフロー温度: |
250℃（5秒） |
こんにちは鍋: |
2kVrms |
データレート: |
10/100BASE-TX |
チャンネル/ポート数: |
シングル |
PoE: |
PoE++ |
取付タイプ: |
smt |
ターン比: |
1:1 |
使用温度範囲: |
0℃～+70℃ |
シリーズ: |
PoE++ LAN マグネティクス |
部品番号: |
LP41223NL |
パッケージの種類: |
12ピン |
長さ: |
17 mm |
幅: |
15.1mm（ピン含む） |
身長: |
8.45mm |
最高リフロー温度: |
250℃（5秒） |
こんにちは鍋: |
2kVrms |
データレート: |
10/100BASE-TX |
チャンネル/ポート数: |
シングル |
PoE: |
PoE++ |
取付タイプ: |
smt |
ターン比: |
1:1 |
使用温度範囲: |
0℃～+70℃ |
についてLINK-PP LP41223NL高性能で1ポートの10/100BASE-T磁気トランスフォーマーモジュールで,次世代向けに設計されていますPoE++ (IEEE 802.3bt)アプリケーション
| ピン | ターン比 |
|---|---|
| P1 ̇3 ̇ P12 ̇10 | 11 ±2% |
| P4?? 6:P9?? 7 | 11 ±2% |
バランスのとれた1:1設計は,10/100/1000Base-TシステムにおいてPHYとケーブル側間の適正なインペダンスマッチングを保証する.
試験条件:100kHz 0.1Vrms 28mA DCバイアス
| ピン | オークル・CL |
|---|---|
| P7 ̇9, P12 ̇10 | 350μH分 |
PoE++操作に必要なDCバイアス条件下でも安定した低周波パフォーマンスを維持する.
| 周波数範囲 | 挿入損失 |
|---|---|
| 0.5 〜100MHz | -1.0dB 最大 |
低挿入損失は,最小の信号衰弱と改善された眼図幅を保証します.
| 周波数範囲 | リターン損失 (dB Min) |
|---|---|
| 0.530MHz | -18歳 |
| 30~45MHz | -15歳 |
| 45~60MHz | -13歳 |
| 60~80MHz | -10 |
最適化されたインピーダンスのマッチングにより信号反射が減り,リンクの安定性が向上します
| 周波数範囲 | クロストーク |
|---|---|
| 1~100MHz | -35dB ミニ |
低電気磁気干渉と安定した差異信号を保証します
| 周波数範囲 | CMRR |
|---|---|
| 0.5 〜100MHz | -33dB ミニ |
高電力PoE++システムにとって重要なものです
ピン1 と 12そして4 と 9している段階.
強化された隔離を 提供します 安全と電圧上昇防止のために
PoE++の要求を増やすために設計され,1.1A DC電流能力
高性能 IEEE 802.3bt アプリケーションをサポートします.
0°C~+70°C:商業用および標準的な産業用環境に適しています.
極性に関する技術注記: ピン1と12とピン4と9は,トランスフォーマー全体で信号の整合性を確保するために相乗している
についてLP41223NL幅広いネットワークアプリケーションをサポートするように設計されています.
