プロダクト細部
起源の場所: 広東省、中国
ブランド名: LINK-PP
証明: RoHS compliant
モデル番号: KMS-1102NL
支払及び船積みの言葉
最小注文数量: 50個
価格: $0.06-$0.55
パッケージの詳細: 50pcs/tray、1200pcs/carton
受渡し時間: in 株式船 今日
支払条件: L/C、D/A、D/P、T/T、ウェスタンユニオン
供給の能力: 4600K.PCS/月
部品番号: |
KMS-1102NL |
パッケージ: |
SMD-16P(12.7×7mm) |
データレート: |
10/100BASE-TX |
ターン比: |
送信: 1CT:1CT、受信: 1CT:1CT |
半田: |
IRリフロー |
コンプライアンス: |
IEEE 802.3af / ANSI X3.263 |
部品番号: |
KMS-1102NL |
パッケージ: |
SMD-16P(12.7×7mm) |
データレート: |
10/100BASE-TX |
ターン比: |
送信: 1CT:1CT、受信: 1CT:1CT |
半田: |
IRリフロー |
コンプライアンス: |
IEEE 802.3af / ANSI X3.263 |

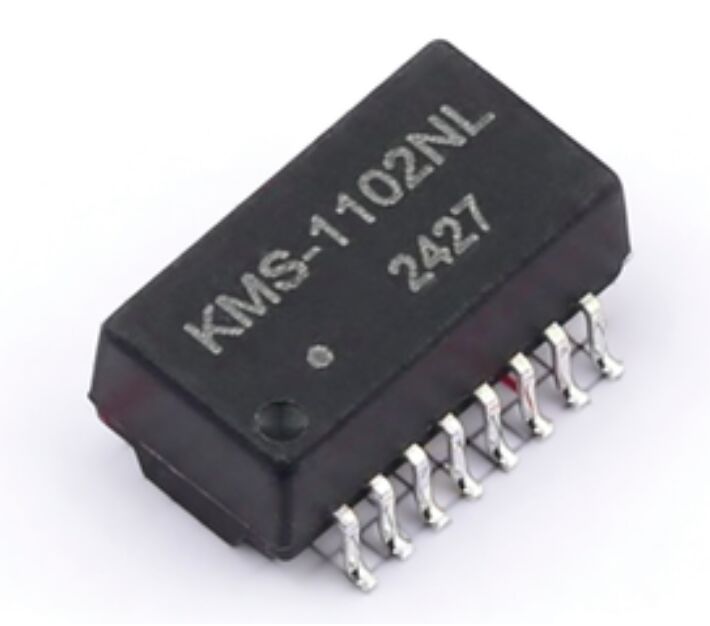

KMS-1102NL 10/100 Base-T SMD-16P LANトランス、1CT:1CTの巻数比と350uH OCL。RoHS準拠で、イーサネットモジュールおよび産業用途に最適です。
このKMS-1102NLは、産業およびエンタープライズアプリケーションにおける信頼性の高いイーサネット接続のために設計された、高性能10/100 Base-T LANトランスです。1CT:1CTの巻数比、最小OCL 350uH、およびコンパクトなSMD-16P (12.7×7mm) パッケージを備え、安定した信号品質、低挿入損失、優れたクロストークアイソレーションを保証します。
最適な用途: イーサネットインターフェースモジュール、PoEネットワークデバイス、産業用ネットワーク機器。
| パラメータ | 仕様 |
|---|---|
| パッケージ | SMD-16P、12.7 × 7 mm |
| 部品番号 | KMS-1102NL |
| 巻数比 | TX: 1CT:1CT、RX: 1CT:1CT |
| OCL (一次側 @ 100kHz, 0.1Vrms, 8mA) | ≥ 350uH |
| 漏れインダクタンス (一次側 @ 10kHz, 0.1Vrms) | ≤ 0.5uH |
| Cww (一次側:二次側) | ≤ 35pF |
| DCR 一次側 / 二次側 | 0.9Ω / 1.2Ω Max |
| 挿入損失 (1～100MHz) | -1.0 dB Max |
| リターンロス | 1～30MHz: -18 dB、40～50MHz: -16 dB、60～100MHz: -35 dB |
| CMRR | 60～100MHz: -30 dB Min |
| クロストーク | 1～100MHz: -33 dB Min |
| 絶縁電圧 | 1500 Vrms Min |
| 動作温度 | 0℃～+70℃ |
| 保管温度 | -40℃～+85℃ |
| 動作湿度 | 90% RH |
| 準拠 | RoHS、IEEE 802.3af / ANSI X3.263 |
RoHS認証: 環境に安全な鉛フリー素材
IEEE 802.3af / ANSI X3.263規格準拠: 業界標準のパフォーマンスを保証
技術データシートあり: [PDFサポート]
A1: 10/100 Mbps イーサネットアプリケーションをサポートしています。
A2: はい、IEEE 802.3af PoE規格に完全に準拠しています。
A3: 0℃～+70℃、動作湿度は90% RHまで、保管温度は-40℃～+85℃です。
