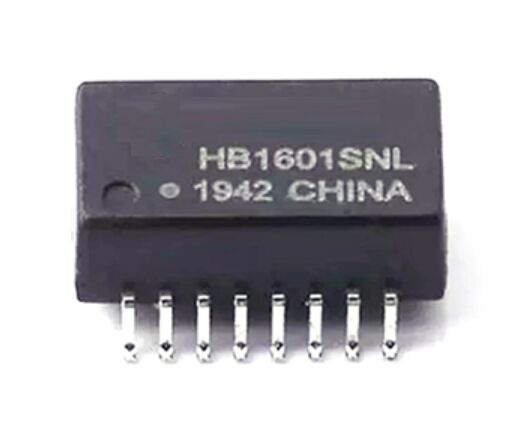

Name: HB1601SNL 10/100Base-T SMD イーサネット絶縁トランス SOP-16
Brand: LINK-PP INT'L TECHNOLOGY CO., LIMITED
SKU: HB1601SNL
Price: 0.06 USD
Availability: InStock

プロダクト細部

起源の場所: 広東省、中国

ブランド名: LINK-PP

証明: UL,RoHS,Reach,ISO

モデル番号: HB1601SNL

支払及び船積みの言葉

最小注文数量: 50個

価格: $0.06-$0.55

パッケージの詳細: 50pcs/tray、1200pcs/carton

受渡し時間: in 株式船今日

支払条件: L/C、D/A、D/P、T/T、ウェスタンユニオン

供給の能力: 4600K.PCS/月

最もよい価格を得なさい

プロダクト細部

製品の説明

ハイライト:
                                                                                                                                                                                    HB1601SNL, SMD イーサネット トランスフォーマー, SOP-16 LAN トランスフォーマー


アイテム:	HB1601SNL イーサネットトランス	インダクタンス:	350 μH min
絶縁電圧:	1500 Vrms 分	パッケージの種類:	SOP-16
半田:	退潮	動作温度:	+70 °Cへの0の°C

アイテム:	HB1601SNL イーサネットトランス
インダクタンス:	350 μH min
絶縁電圧:	1500 Vrms 分
パッケージの種類:	SOP-16
半田:	退潮
動作温度:	+70 °Cへの0の°C

HB1601SNL 10/100Base-T SMD イーサネット絶縁トランス SOP-16

HB1601SNL イーサネットトランス概要

HB1601SNL データシートHB1601SNL LAN トランスの仕様注文情報部品番号: HB1601SNLパッケージ: SOP-16、テープ & リール (自動 SMT アセンブリ用)

カテゴリ:準拠RoHS、鉛フリー安全認証見積もりを依頼 | データシートをダウンロード | 技術サポートに連絡SMD イーサネットアイソレーショントランスの主な特長統合フィルタリングを備えた 10/100Base-T イーサネットアイソレーショントランスコンパクトな PCB レイアウトに最適化された SOP-16 表面実装パッケージ

IEEE 802.3 および ANSI X3.263 仕様を満たすように設計

低挿入損失と高リターンロスによる優れた信号整合性高いコモンモードノイズ除去比 (DCMR)
信頼性の高いガルバニックアイソレーションのための 1500 Vrms アイソレーション (Hi-Pot)RoHS 準拠、鉛フリー構造
最大 245℃ (最大 5 秒) のリフローはんだ付けをサポートUL 認証済み (ファイル番号 E484635)

HB1601SNL データシートHB1601SNL LAN トランスの仕様機械的および環境的仕様パラメータ値

パッケージタイプSOP-16 (表面実装)実装

SMT (リフローはんだ付け)

動作温度
0℃ ～ +70℃最大リフロー温度
245℃、5 秒準拠RoHS、鉛フリー安全認証UL 認識 (E484635)
電気的仕様 (@25℃)インダクタンス (OCL)
350 μH MIN測定条件: 100 kHz、0.1 Vrms、8 mA DC バイアス
巻数比TX:
RX:
1CT : 1CT挿入損失
0.1 ～ 100 MHz:-1.1 dB MAXリターンロス (代表値)30 MHz:

-20 dB

HB1601SNL 10/100Base-T SMD イーサネット絶縁トランス SOP-16 0

60 MHz:

-14 dB

80 MHz:	-11.5 dB
クロストーク (代表値)	30 MHz:
-45 dB	60 MHz:
-40 dB	100 MHz:
-35 dB	差動対コモンモード除去比 (DCMR、代表値)
30 MHz:	-42 dB
50 MHz:	-37 dB

100 MHz:

-33 dB

絶縁電圧
Hi-Pot:1500 Vrms MIN

10/100Base-T SOP-16 LAN マグネティクスのアプリケーション

HB1601SNL は、以下を含む幅広いファストイーサネットネットワーキングアプリケーションをサポートするように設計されています:LAN-on-Motherboard (LOM)
(ADSL モデム、ルーター、ゲートウェイ)LAN-on-Motherboard (LOM)

イーサネットインターフェイス

イーサネットハブおよびスイッチ 組み込みイーサネットコントローラー

産業用ネットワーキングおよびオートメーションシステム

これらの認証により、HB1601SNL はグローバル市場および長期的な産業展開に適しています。その SOP-16 フォームファクタは、基板スペースが限られている高密度 PCB 設計に最適です。
10/100Base-T イーサネット用の IEEE 802.3 準拠適切な半田濡れと平面性を確保するために、推奨される SOP-16 ランドパターンに従ってください。
アイソレーション性能を維持するために、一次側回路と二次側回路の間に十分なクリアランスを確保してください。トレース長を最小限に抑え、EMI を低減するために、トランスをイーサネット PHY の近くに配置してください。

TX/RX 差動ペアには、インピーダンス制御ルーティングを使用してください。

これらの認証により、HB1601SNL はグローバル市場および長期的な産業展開に適しています。イーサネットアイソレーショントランスの規格および準拠
10/100Base-T イーサネット用の IEEE 802.3 準拠ANSI X3.263 準拠
2. HB1601SNL は PoE 設計に適していますか？UL 認識コンポーネント

(ファイル番号 E484635)

これらの認証により、HB1601SNL はグローバル市場および長期的な産業展開に適しています。HB1601SNL 10/100Base-T イーサネットトランスに関する FAQ
1. HB1601SNL の主な機能は何ですか？HB1601SNL は、10/100Base-T アプリケーションにおいて、イーサネット PHY とネットワークケーブル間のガルバニックアイソレーション、インピーダンスマッチング、およびノイズ抑制を提供します。
2. HB1601SNL は PoE 設計に適していますか？HB1601SNL はファストイーサネット信号アイソレーション用に設計されています。PoE 機能は、システム全体の設計、電流定格、および PCB レイアウトによって異なります。使用前に必ず PoE 規格を確認してください。

3. HB1601SNL は産業環境で使用できますか？

はい。高い絶縁電圧、強力な DCMR 性能、および UL 認識により、指定された温度範囲内での産業用および組み込みイーサネットアプリケーションに適しています。 4. この部品は自動 SMT 生産に適していますか？

はい。SOP-16 パッケージは、テープアンドリールパッケージングおよび標準的なリフローはんだ付けプロセスをサポートしています。
