プロダクト細部
起源の場所: 広東省、中国
ブランド名: LINK-PP
証明: UL,RoHS,Reach,ISO
モデル番号: AGST5009B
支払及び船積みの言葉
最小注文数量: 400pcs
価格: $0.2-$0.9
パッケージの詳細: テープ&リール
受渡し時間: 1〜2週間以内に出荷
支払条件: TT、Net30/60/90日
供給の能力: 3kk/月
部品番号: |
AGST5009B |
トランスの種類: |
2.5GBASE-Tイーサネットトランスフォーマー |
ターン比: |
1CT: 1CT |
分離電圧: |
1500 VAC |
取り付けスタイル: |
SMD (表面装着装置) |
ポート構成: |
単一ポート |
動作温度: |
+70 °Cへの0の°C |
RoHSおよびハロゲンフリー: |
はい |
部品番号: |
AGST5009B |
トランスの種類: |
2.5GBASE-Tイーサネットトランスフォーマー |
ターン比: |
1CT: 1CT |
分離電圧: |
1500 VAC |
取り付けスタイル: |
SMD (表面装着装置) |
ポート構成: |
単一ポート |
動作温度: |
+70 °Cへの0の°C |
RoHSおよびハロゲンフリー: |
はい |
749020011A WE-LAN LAN トランスフォーマー 1000Base-T SMT RJ45 アプリケーション用 1500V 隔離, 350μH 誘導,改善された CMRR,および 工業温度範囲 40 °C から + 85 °C工業用イーサネットに最適IPカメラやIoTデバイスなどです

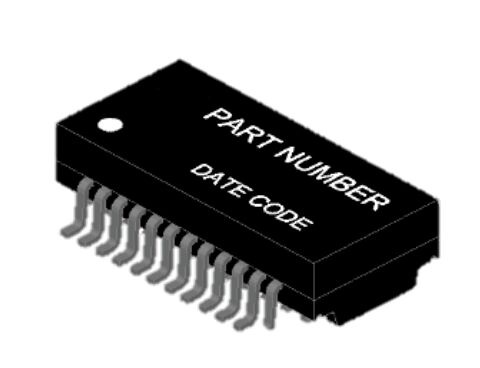

についてAGST5009B 2.5G磁気モジュール単ポート SMD イーサネット トランスフォーマー モジュール2.5GBASE-T (IEEE 802.3bz) アプリケーション優れた信号完整性,低い挿入損失,高い隔離電圧,信頼性の高いEMI抑制,AGST5009Bは,2.5G商用および産業用イーサネットスイッチ,および高容量の消費者ネットワーク機器.
とPHYの完全な相互運用性RoHS&ハロゲンフリー準拠,およびAGST5009Bは,SMTとの相容性により,次の世代のための堅牢で費用対効果の高い磁気ソリューションマルチギガビットイーサネット設計
| ポイント | 記述 |
|---|---|
| 部分番号 | AGST5009B |
| 製品タイプ | 2.5G磁気モジュール |
| スピード | 2.5GBASE-T |
| 港湾 | シングル |
| マウント | SMD |
| パッケージ | テープ&リール |
| RoHS | そうだ |
| パラメータ | 試験条件 | 価値 | ユニット |
|---|---|---|---|
| メディア側誘導力 | @100 kHz,0.1 Vrms | 180分 | μH |
| 挿入損失 | 1~100 MHz | ¥0.5 最大 | dB |
| 挿入損失 | 125 MHz | ¥1.0 最大 | dB |
| 返済損失 | 1 〜 40 MHz | 20分 | dB |
| 返済損失 | 40 < f ≤ 125 MHz | │ 20 │ 10 ログ10 │ f/40)) | dB |
| 横断音声 | 1~100 MHz | 30分 | dB |
| 隔離電圧 | 60秒 | 1500 | VAC |
| 動作温度 | ほら | 0 から +70 | °C |
AGST5009Bは厳格な信号完整性と EMI 性能要件IEEE 802.3bz を確保する2.5Gの安定したデータ転送です
とこの磁気モジュールは,効率的に低減します.電気磁気干渉 (EMI) を防ぐため,密集型PCBレイアウトと高速Ethernetシステム
AGST5009Bは以下のものを含むすべての主要なEthernet PHYベンダーと完全に互換性がある.
ブロードコム
マーベル
レアルテック
TI
マイクロチップ
確保するプラグ・アンド・プレイの相互運用性と簡素化されたハードウェアの検証
RoHS に準拠し,ハロゲンフリー
MSL 1 湿度感度レベル
高温リフロー対応 (245°C)
自動 SMT 組み立て用の13インチテープ&ロールパッケージング
1. J-STD-002: 245°Cで溶接可能性 リフロープロフィール
2J-STD-020: 湿度感度レベル1
3J-STD-075: R7, 245°C 最大回流量
4標題素材:DAP (ダイアリルファタレート), UL 94V-0
5鉛枠:銅合金
