JXD1-1001NL 1×1 RJ45 Magjack スルーホール 100BASE-TX用

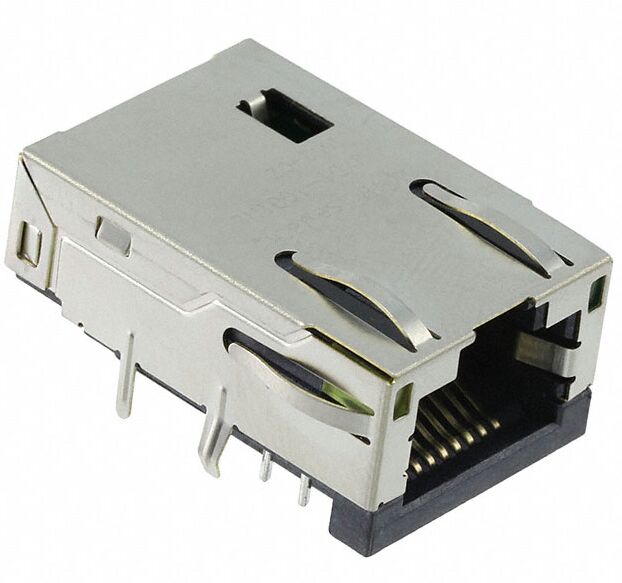

JXD1-1001NL — 100BASE-TX用シールド付きRJ45 1×1、1CT:1CTトランス、2250 VDC絶縁、スルーホール実装、選択金メッキ接点。産業用イーサネットおよび通信インターフェースに最適です。
技術仕様
一般仕様
| パラメータ |
仕様 |
| 製品番号 |
JXD1-1001NL |
| 説明 |
RJ45 1×1コネクタ、内蔵トランス（1:1）、100BASE-TX |
| ポート数/チャンネル数 |
1 × 1 |
| データレート |
100BASE-TX（100 Mbps） |
| 巻数比 |
1CT : 1CT（1 : 1） |
| 絶縁（PHY側からライン側） |
2250 VDC |
| 実装スタイル |
スルーホール |
| 動作温度 |
-40 °C ～ +85 °C |
| 保管温度 |
-40 °C ～ +85 °C |
| RoHS |
はい |
材料およびメッキ仕様
| 項目 |
材質/メッキ |
| ハウジング |
熱可塑性樹脂、黒、UL94 V-0 |
| シールド |
真鍮、ニッケルメッキ |
| 接点 |
銅合金 |
| 接点メッキ |
接点部選択金メッキ（最小6 µin） |
データシートには、接点部で最小6マイクロインチの金メッキが指定されています。
機械的仕様
| 寸法 |
値（代表値） |
| 全長（ラッチ含む） |
約 26.06 mm（1.026 in） |
| 全幅 |
約 17.58 mm（0.692 in） |
| 全高 |
約 8.78 mm（0.346 in） |
PCBフットプリントを作成する際は、完全なピン配置と寸法公差についてベンダーの機械図面を参照してください。
電気的仕様
| パラメータ |
仕様 |
| 挿入損失 |
（データシートより、100 MHzリンクの代表値） |
| リターンロス（例：帯域最小値） |
1-30 MHz: ≥ -16 dB; 30-60 MHz: ≥ -12 dB; 60-80 MHz: ≥ -10 dB |
| クロストーク / NEXT |
≥ -30 dB（1-100 MHz）代表値（データシート値） |
| コモンモード減衰 / CMRR |
データシートに準拠（LANトランスの設計目標） |
| 耐電圧 / 耐圧 |
2250 VDC（PHYからラインへ） |
製品概要
コンパクトで堅牢なシールド付きRJ45コネクタ、内蔵1CT:1CTトランス、100BASE-TXアプリケーション向けに設計されています。産業用温度範囲に対応し、ウェーブソルダリング可能なスルーホール実装で、組み込みルーター、スイッチ、産業用コントローラー、通信機器に適しています。
シールド付きスルーホールRJ45コネクタ、内蔵LANトランス（1CT:1CT）、2250 VDC絶縁、選択金メッキ接点、-40°C～+85°Cの動作範囲。
主な特徴と利点
- 内蔵LANトランス（1:1）部品表コストを削減し、磁気設計を簡素化します。
- 高絶縁（2250 VDC）PHYとライン間の安全と信頼性を向上させます。
- スルーホールパッケージウェーブソルダリングに推奨され、フィールドデバイスに堅牢です。
- 広範な温度範囲（-40～+85 °C）産業用および屋外アプリケーションに対応します。
- 選択金メッキ接点低接触抵抗と長寿命を保証します。
- ニッケルメッキ真鍮シールド付きシールドボディEMI/EMC性能を向上させます。
技術資料
JXD1-1001NL 回路図
JXD1-1001NL 寸法
JXD1-1001NL 推奨PCBレイアウト
よくある質問
Q1: JXD1-1001NLは何に使用されますか？
互換性のある代替品には、通常、 JXD1-1001NLは、
1×1シールド付きRJ45コネクタ、内蔵LANトランスであり、
100BASE-TXイーサネットアプリケーション向けに設計されています。一般的に以下のような用途で使用されます。
- 産業用イーサネットデバイス
- 組み込みルーターおよびゲートウェイ
- ネットワークスイッチ
- 通信インターフェースモジュール
- 自動化および制御機器
その
高絶縁（2250 VDC）および
広範な動作温度範囲（-40 °C ～ +85 °C）により、産業用および過酷な環境のネットワークに適しています。
Q2: JXD1-1001NLには内蔵磁気部品が含まれていますか？
互換性のある代替品には、通常、 はい。JXD1-1001NLは1CT:1CT巻数比の内蔵LANトランスを備えており、外部磁気部品の必要性をなくし、PCB設計を簡素化しながら信号品質を向上させます。
Q3: JXD1-1001NLはPoEアプリケーションに適していますか？
互換性のある代替品には、通常、 いいえ。JXD1-1001NLは非PoEイーサネットインターフェース向けに設計されています。Power over Ethernet（PoE）設計の場合は、強化された磁気部品と電流処理能力を持つPoE定格RJ45コネクタを選択してください。
Q4: サポートされる最大データレートは何ですか？
互換性のある代替品には、通常、 このコネクタは100BASE-TX（100 Mbps）イーサネットアプリケーションをサポートします。ギガビット（1000BASE-T）以上の高速イーサネット規格には対応していません。
Q5: 動作温度範囲はどのくらいですか？
互換性のある代替品には、通常、 JXD1-1001NLは-40 °C ～ +85 °Cの範囲で信頼性の高い動作を提供するため、産業用、屋外用、高信頼性アプリケーション
Q6: JXD1-1001NLはどのようなPCB実装方法を使用しますか？
互換性のある代替品には、通常、スルーホール実装を採用しており、ウェーブソルダリングプロセスに推奨されています。これにより、産業用ハードウェア設計に優れた機械的強度と耐久性を提供します。
Q7: JXD1-1001NLはどのくらいの絶縁電圧を提供しますか？
互換性のある代替品には、通常、 このコネクタは、PHY側とライン側の間で2250 VDCの絶縁を提供し、産業用イーサネット機器における電気的安全性と規制遵守を保証します。
Q8: JXD1-1001NLは業界標準に準拠していますか？
互換性のある代替品には、通常、 はい。IEEE 802.3u（100BASE-TX）およびRoHS環境基準に準拠しており、RJ45キャビティはFCC Part 68の要件に適合しています。
Q9: JXD1-1001NLはロープロファイルRJ45コネクタと見なされますか？
互換性のある代替品には、通常、 いいえ。高さが約8.78 mmであるJXD1-1001NLは、コンパクトなミドルプロファイルRJ45コネクタに分類され、スペースに制約のあるPCBレイアウトに適していますが、超ロープロファイルとは見なされません。
Q10: 推奨されるはんだ付けプロセスは何ですか？
互換性のある代替品には、通常、 この部品はウェーブソルダリングに推奨されており、最大ピークはんだ温度は10秒間260 °Cです。これにより、信頼性の高いはんだ接合が保証され、熱による損傷を防ぎます。
Q11: JXD1-1001NLにはどのような材料が使用されていますか？
互換性のある代替品には、通常、
- UL94 V-0定格熱可塑性樹脂（黒）シールド:
- ニッケルメッキ真鍮接点:
- 選択金メッキ銅合金（≥6 µin）
これにより、
優れた機械的耐久性、EMI保護、および電気的性能
が保証されます。
A:
互換性のある代替品には、通常、RoHS完全準拠しており、EUや北米を含む環境規制のある市場に適しています。
Q13: どのようなパッケージオプションがありますか？
A:
互換性のある代替品には、通常、個別の帯電防止バッグ+保護トレイ+外箱です。大量注文の場合は、バルクパッケージオプションが利用可能な場合があります。
Q14: JXD1-1001NLはまだ生産されていますか？
A:
互換性のある代替品には、通常、EOL（生産終了）としてマークされています。新規設計の場合は、長期的な供給安定性を確保するために、ピン互換性のある代替品を選択することを推奨します。
Q15: JXD1-1001NLの推奨代替品は何ですか？
A:
互換性のある代替品には、通常、1×1 RJ45コネクタ（内蔵磁気部品付き）、100BASE-TXサポート、スルーホール実装、2250 VDC絶縁が含まれます。直接交換可能な推奨品については、エンジニアリングチームにお問い合わせください。
