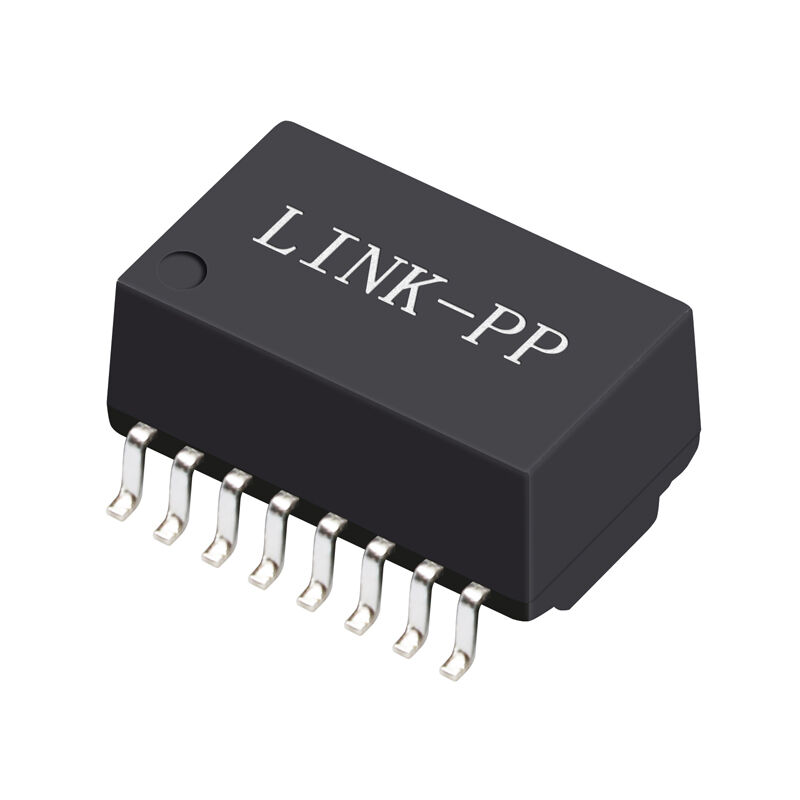

S16037G 10/100Base‐T SMD-16P イーサネット トランスフォーマー モジュール 350μH OCL


S16037Gは,10/100Base-T SMD イーサネット トランスフォーマーで,350μH OCL, 1:1 ターン比, 1.5kVrms 隔離, RoHS 準拠性. ファスト イーサネット 設計に理想的です.


S16037G LAN トランスフォーマー概要


ほらS16037Gコンパクトです10/100Base-T LAN マグネットトランスフォーマーモジュールFast Ethernet 隔離と信号コンディショニングのために設計されています.1ターン比:1会議IEEE 802.3 / 802.3u10BASE‐T および 100BASE‐TX アプリケーションの要件

と8 mA の偏差で 350 μH の最小OCL, 低挿入損失,そして頑丈1.5 kVrms ハイポット隔離, S16037Gは,安定したデータ送信,改善されたEMIパフォーマンス,および空間制限設計における長期的信頼性を保証します.16ピンのSMDパッケージ (12.8 × 6.9 mm)そして完全にRoHSとハロゲンフリーに準拠.


S16037G 10/100Base‐T SMD トランスフォーマーの主な特徴

• サポート10/100Base-T イーサネット(IEEE 802.3 / 802.3u)
• 11 TX/RX ターン比バランスシグナル結合用
• 350 μH の最小OCL@ 100 kHz,0.1 V, 8 mA DCバイアス
• 低挿入損失: −1.15 dB 最大 (0.3~100 MHz)
• 高隔離電圧: 1500 Vrms ハイポット
• コンパクトSMD‐16P パッケージ自動組み立て用
• RoHS & ハロゲンフリー適合している

電気仕様 (@ 25 °C)

S16037G SMD-16P イーサネット磁気モジュールデータシート

S16037G データシート・スケマ

S16037G 機械用データシート

シグナル完全性性能

リターン損失 (dB Min)

横断音 (dB Min)

DCMR-differencial-to-common-mode (DCMR-differencial-to-common-mode) (DCMR-differencial-to-common-mode) (DCMR-differencial-to-common-mode) (DCMR-differencial-to-common-mode) (dB Min) (DCMR-differencial-to-common-mode) (DCMR-common-mode) (DCMR-common-mode) (DCMR) (DCMR) (DCMR-common-mode) (dB Min) (DCM) (DCM) (DCM) (DCM) (DCM) (DCM) (DCM) (DCM) (DCM) (DCM)

 S16037G LAN トランスフォーマーの機械仕様

環境とコンプライアンス

• 動作温度:0 °Cから+70 °C
• 保存温度:−0 °Cから+85 °C
• 準拠性RoHS,ハロゲンフリー

10/100Base‐T LAN トランスフォーマー規格と設計要約

1. 設計されたIEEE 802.3 / 802.3uスピードイーサネット要件
2. 8 mA の偏差で 350 μH OCL は安定したベースラインと歪みを減少させる
3. 低EMIと信頼性の高いリンク性能のために最適化

よくある質問

Q1: 10/100Base-T磁石で OCL は何ですか?

OCL (オープン回路誘導)トランスフォーマーのインダクタンスについて説明します.10/100Base-T イーサネット設計低周波の信号の整合性を維持するには,十分なOCLが不可欠です.
S16037Gについては最低OCL 350 μH で 8 mA DCバイアス効果は:


• MLT-3コードされた信号のベースラインの誤差を防止する
• 長い銅ケーブルで安定したリンク性能を維持する
• IEEE 802.3u リターン損失と歪み要件を満たす


OCLが不十分である場合,特に騒音のある環境では,緊張,パケットエラー,またはリンク不安定が増加する可能性があります.


Q2:S16037Gはパルスやハロ・ファスト・イーサネットトランスフォーマーを 置き換えることができるのか?

そうだS16037G 機能的代替として使用可能多くの人にとってパルスとハロ 10/100Base-T イーサネット トランスフォーマーモジュール類似した電気仕様で
代替品の互換性を評価する際には,設計者は次のことを確認すべきである.


• マッチングターン比 (1:1)
• 比較可能OCL (≥350 μH)
• 相当するパッケージの種類とピノート (SMD-16P)
• 隔離電圧と挿入損失の限界


S16037Gは,高速イーサネット磁石に通常指定されているコアIEEE 802.3u電気要件を満たしており,多くの設計でドロップインまたはドロップインに近い交換に適しています.


10/100Base-T vs 1000Base-T磁石:主要な違い


磁気コンポーネントはEthernetですが10/100Base-Tそして1000Base-Tトランスフォーマーには 信号と性能の要求が異なります


10/100Base-T磁石

• 支援10 Mbps と 100 Mbpsデータレート
• 通常使用するチャンネルごとに単一ペア信号
• 低帯域幅とクロスストークの要求
• OCL の値は350 μH十分である
• 通常はコストに敏感で組み込み設計で使用されます

1000Base-T磁気

• 支援1Gbpsのデータレート4つの変形したペア以上
• 厳格に要求するリターン損失,クロスストック,DCMR性能
• よくある特徴統合型通用型ストローク
• 複雑性高まり,インパデンス制御が厳しくなる
• スイッチ,ルーター,高性能LAN機器で使用


正確な磁性タイプを選択することで,IEEE規格の遵守を保証し,Ethernet PHYの動作中に信号の完整性問題を回避できます.


S16037G 10/100Base-T SMD イーサネット トランスフォーマー


ほらS16037G標準に準拠している10/100Base-T SMD イーサネット トランスフォーマー350 μH OCL,低挿入損失,そしてコンパクトなフットプリントで高い隔離を提供します.信頼性の高い信号完整性,RoHS準拠,標準的なFast Ethernet PHY設計と互換性.
