プロダクト細部
起源の場所: 広東省、恵州市
ブランド名: LINK-PP
証明: REACH, RoHS, FCC
モデル番号: LPJD4011DNL4
文書: LPJD4011DNL4.pdf
支払及び船積みの言葉
最小注文数量: 1
価格: $0.09-$0.6
パッケージの詳細: 皿、テープ及び巻き枠
受渡し時間: 1〜3日
支払条件: T/T、L/C、CAD / D/P、OA
供給の能力: 3000 件
シリーズ: |
垂直 RJ45 磁気ジャック |
Rohs準拠: |
はい |
データレート: |
10/100 Mbps |
ポートの数: |
1x1 (シングルポート) |
取り付け: |
tht |
半田: |
IRリフロー |
向き: |
トップエントリー |
部品番号: |
LPJD4011DNL4 |
シリーズ: |
垂直 RJ45 磁気ジャック |
Rohs準拠: |
はい |
データレート: |
10/100 Mbps |
ポートの数: |
1x1 (シングルポート) |
取り付け: |
tht |
半田: |
IRリフロー |
向き: |
トップエントリー |
部品番号: |
LPJD4011DNL4 |

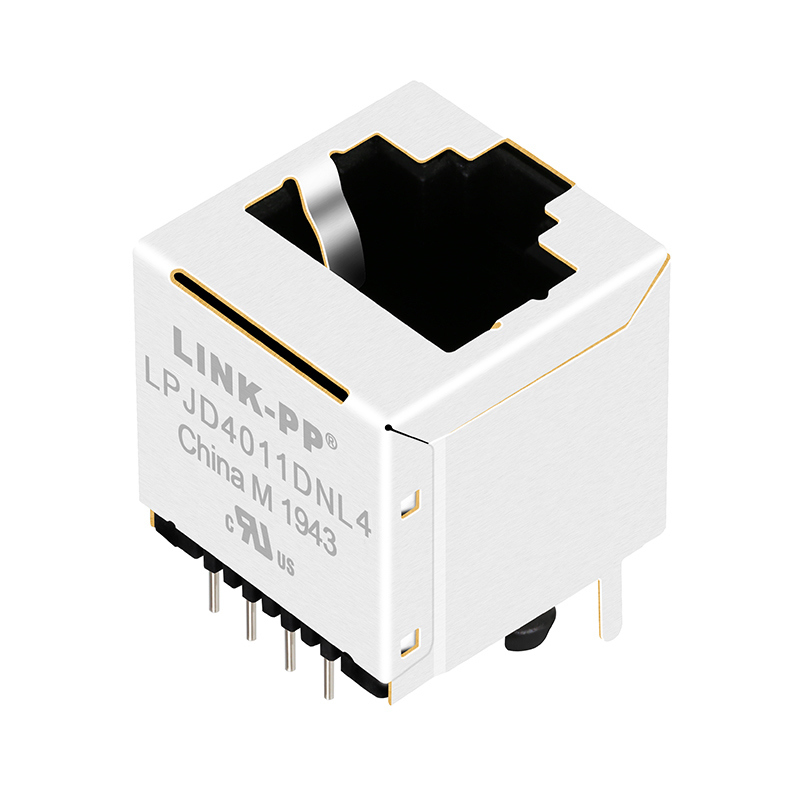

LPJD4011DNL4は、LINK-PP INT'L TECHNOLOGY CO., LIMITEDが開発した垂直RJ45コネクタで、10/100磁気部品を搭載したスルーホールリフロー（THR）コネクタとして位置づけられています。イーサネットシナリオに適応し、10/100 Base-T伝送速度をサポートし、1x1ポート設計を採用しています。コンタクト構成は8P8C（RJ45イーサネットインターフェース規格に準拠）で、非PoE（Power over Ethernet）タイプです。ポートには4つの内蔵磁気コアがあり、PCB実装角度はトップエントリータイプで、従来のローカルエリアネットワーク（LAN）デバイスのインターフェース要件を満たすことができます。
| パラメータ | 仕様 | 試験条件/備考 |
|---|---|---|
| ターン比 | 1CT:1CT ±5% | 25℃で試験済み |
| 開放インダクタンス（OCL） | 最小350uH | 25℃、100KHz周波数、0.1V電圧、8mA DCバイアス |
| 挿入損失 | 最大-1.2 dB | 周波数範囲：1-100MHz; 25℃で試験済み |
| リターンロス | - 最小-16 dB（1-30MHz）
|
25℃で試験済み; 元のドキュメントに従い、1-30MHzと80-100MHzで二重仕様繰り返し |
| クロストーク | 最小-30 dB | 周波数範囲：1-100MHz; 25℃で試験済み |
| コモンモード除去比（CMRR） | 最小-30 dB | 周波数範囲：1-100MHz; 25℃で試験済み |
| 絶縁（PHY SIDEからLINE SIDE） | 1500Vrms | 物理層側とライン側の間の絶縁; 25℃で試験済み |
| 動作温度範囲 | -40℃～+85℃ | 追加の試験電圧/周波数条件は指定されていません |
寸法公差: さまざまな精度要件に対する寸法公差は、それぞれ±0.30 mm、±0.25 mm、±0.15 mmで、角度公差は±1°です。単位はすべてmmで、図面スケールは2/1、図面シートは3枚あります。
推奨PCBレイアウト: 製品は、コネクタに適合するPCBボードの設計をガイドし、適切な取り付けと信号伝送性能を確保するために、推奨PCBレイアウト（トップビュー）を提供しています。
