プロダクト細部
Place of Origin: China
ブランド名: LINK-PP
証明: IEEE 802.3, UL Recognized, RoHS Compliant, REACH Compliant, ISO 9001 / 14001 Certified
Model Number: LPJ4014CNL
文書: LPJ4014CNL.pdf
支払及び船積みの言葉
Minimum Order Quantity: 10
価格: $0.65
Packaging Details: Tray
Delivery Time: Within 2-3 days
性別: |
メスのマグジャック |
シリーズ: |
LINK-PP RJ45 コネクタ |
互換性のあるブランド: |
ワース |
ポートの数: |
1x1 |
ラッチ: |
下 |
データレート: |
100Base-T |
PoE: |
非 |
LED オプション: |
それなし |
EMl タブ: |
と |
取付タイプ: |
tht |
はんだタイプ: |
波 |
動作温度範囲: |
-40℃～+85℃ |
性別: |
メスのマグジャック |
シリーズ: |
LINK-PP RJ45 コネクタ |
互換性のあるブランド: |
ワース |
ポートの数: |
1x1 |
ラッチ: |
下 |
データレート: |
100Base-T |
PoE: |
非 |
LED オプション: |
それなし |
EMl タブ: |
と |
取付タイプ: |
tht |
はんだタイプ: |
波 |
動作温度範囲: |
-40℃～+85℃ |

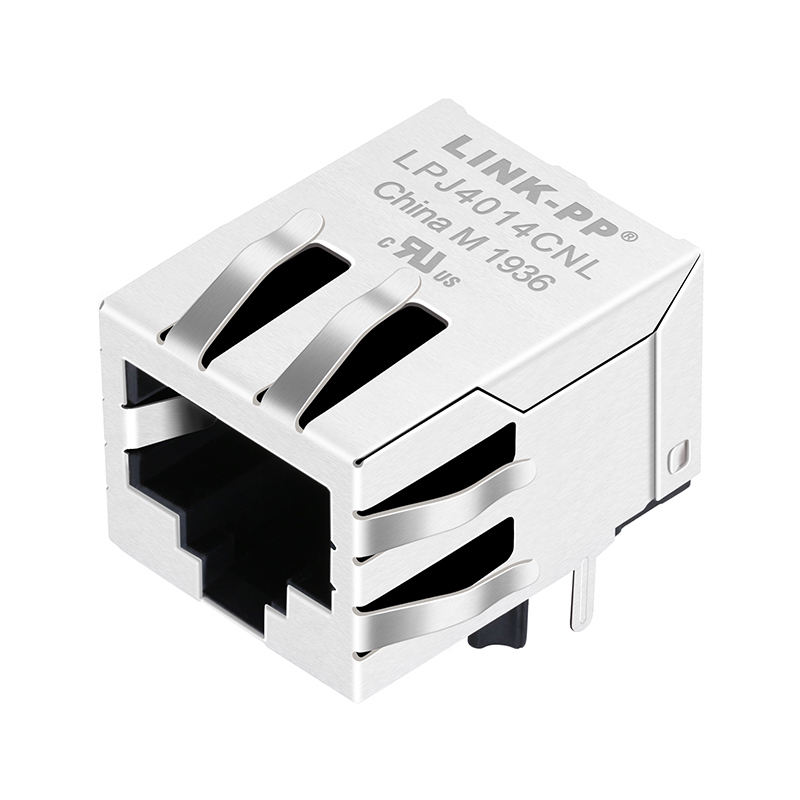

についてLPJ4014CNLこれは1ポートRJ45コネクタと磁石が組み込まれている設計・製造はリンク-PP信頼性の高い10/100 ベース-T イーサネット接続性です
このコンパクトなマグジャックモジュールは磁気トランスフォーマーとRJ45インターフェースネットワークや産業用アプリケーションの回路設計を簡素化します 電気回路の設計は
満たすために作られたIEEE 802.3規格LPJ4014CNLがサポートしている10/100 Mbps のデータ転送電気的に騒がしい環境でも 優れた信号完整性を提供します
持ってる広範囲の動作温度 (-40°Cから+85°C)そして遮蔽された住宅理想的なものですIoT デバイス,産業用コントローラー,組み込みシステム安定したEthernet性能が必要です
| パラメータ | 仕様 |
|---|---|
| 部分番号 | LPJ4014CNL |
| タイプ | RJ45コネクタ (マグジャック) |
| ポート設定 | 1×1 |
| スピード | 10/100 ベース-T |
| マウントタイプ | 穴を抜ける |
| オリエンテーション | タブダウン |
| シールド | 金属から保護された |
| LED | LEDがない |
| 動作温度 | -40°C ~ +85°C |
| コンタクトプレート | ゴールドフラッシュ (6 μin / 15 μin / 30 μin オプション) |
| 隔熱材料 | UL 94V-0 熱プラスチック |
| 準拠性 | IEEE 802 について3UL,RoHS,REACH |
Q1:LPJ4014CNLを産業やIoT向けに適しているのは?
A: LPJ4014CNLは統合磁気と強化されたEMIシールド厳しい電気環境でも優れた騒音抑制と信号完整性を提供しています.広い温度範囲 (-40°Cから+85°C)そして透孔式マウント設計耐久的な動作のために信頼性の高い機械性能を確保する産業用イーサネット,自動化,IoTゲートウェイ.
Q2: 組み込まれたRJ45マグジャックと標準RJ45コネクタの違いは?
LPJ4014CNLは標準RJ45コネクタと違って磁気トランスフォーマー (磁気)この統合は,コンネクタハウジング内でPHYとネットワークの線間の隔離外部部品数を最小限に抑え,改善します.EMC/EMI性能PCB の設計を簡素化します.足跡が小さく設計の信頼性が向上しました.
Q3:LPJ4014CNLは主要なEthernet PHYチップセットと互換性があるか?
LPJ4014CNLは完全にIEEE 802.3 に準拠するそして,PhYチップセットでテストされています.ブロードコム,インテル,マイクロチップ,リアルテック,マーベル,テキサス・インストゥルメントこれは,ほとんどの10/100Base-Tイーサネットアプリケーションでプラグアンドプレイ互換性を保証します.
Q4: LPJ4014CNLの動作には追加の外部部品が必要ですか?
A: 追加磁石は必要ありません. 統合設計には既に必要な磁石が含まれています.隔離変圧器と普通モードストローク器, RJ45ポートとEthernet PHYインターフェイスの間の直接接続を可能にします.PHYデータシートの推奨事項に従ってシグナルコンディショニングのために必要である..
Q5:LPJ4014CNLはどのコンプライアンス認証に準拠していますか?
LPJ4014CNLはUL認定,RoHSそしてREACHについて環境指令に準拠し,IEEE 802.3 イーサネット仕様LINK-PPの生産施設はISO 9001 / ISO 14001 認証されている製品品質と環境責任の一貫性を確保する.
Q6:LINK-PPは,カスタマイズされたRJ45マグジャックソリューションを提供できますか?
A: はい LINK-PP はOEMとODMのカスタマイズ変更を含むピン構成,LED色,磁気設計,シールド構造特定の電気または機械的要件を満たすため,大量の産業,通信,および埋め込みネットワークアプリケーションのためにカスタムソリューションが利用できます.
