プロダクト細部
起源の場所: 広東省、中国
ブランド名: LINK-PP
証明: UL,RoHS,Reach,ISO
モデル番号: LPJD0718DNL
支払及び船積みの言葉
最小注文数量: 400/2000/10K/25K
価格: $0.5-$1.1
パッケージの詳細: T＆R
受渡し時間: in 株式船 今日
支払条件: TT、Net30/60/90日
供給の能力: 5kk/月
部品番号: |
LPJD0718DNL |
カテゴリ: |
RJ45縦のコネクター |
アプリケーション: |
非 PoE ギガビット イーサネット |
hipot: |
1500 VRMS |
マウントタイプ: |
垂直 (THT) |
使用温度範囲: |
0°C ~ 70°C |
位置/接触: |
10P8C |
ラッチオリエンテーション: |
上 |
シールド EMI タブ: |
それなし |
住宅資料: |
熱可塑性 PBT + 30% ガラス繊維 |
接触材料: |
リン青銅 |
UL94V-0: |
はい |
ピン材料: |
真鍮 C2680R-H、0.35 mm |
シールド材: |
銅合金黄銅 |
めっきに連絡してください: |
ゴールド 最小 6 μインチ |
ウェーブはんだ温度: |
250℃±5℃、5秒 |
部品番号: |
LPJD0718DNL |
カテゴリ: |
RJ45縦のコネクター |
アプリケーション: |
非 PoE ギガビット イーサネット |
hipot: |
1500 VRMS |
マウントタイプ: |
垂直 (THT) |
使用温度範囲: |
0°C ~ 70°C |
位置/接触: |
10P8C |
ラッチオリエンテーション: |
上 |
シールド EMI タブ: |
それなし |
住宅資料: |
熱可塑性 PBT + 30% ガラス繊維 |
接触材料: |
リン青銅 |
UL94V-0: |
はい |
ピン材料: |
真鍮 C2680R-H、0.35 mm |
シールド材: |
銅合金黄銅 |
めっきに連絡してください: |
ゴールド 最小 6 μインチ |
ウェーブはんだ温度: |
250℃±5℃、5秒 |

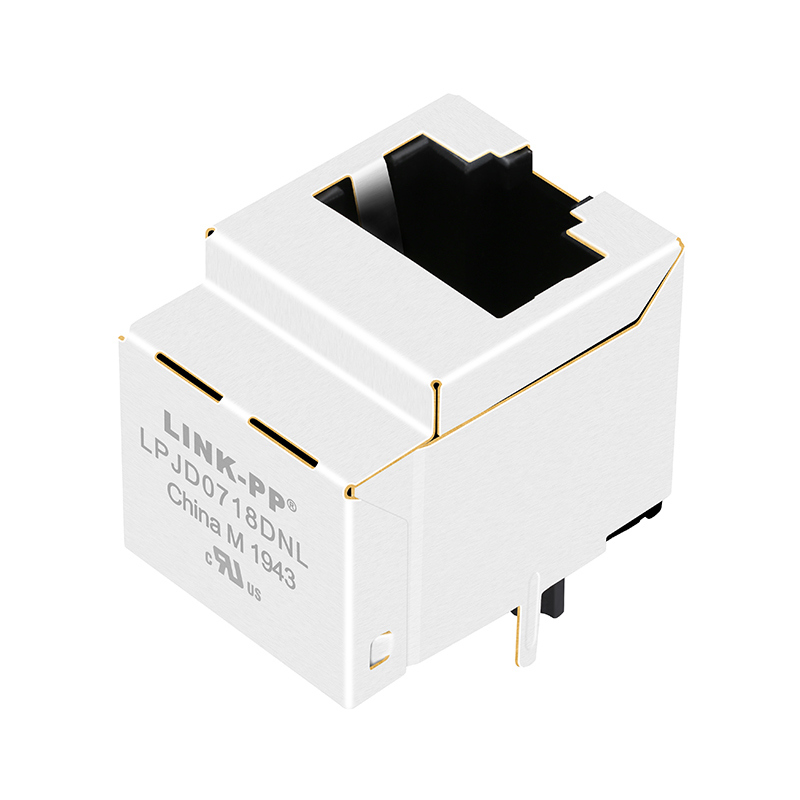

The LPJD0718DNL is a single-port 10/100/1000 Base-T (Gigabit Ethernet) RJ45 magnetic connector designed for vertical PCB mounting. It integrates a high-performance transformer module within the jack housing and supports non-PoE applications.
This model does not include LED indicators, making it ideal for compact or customized Ethernet designs where external status indication is not required.
The LPJD0718DNL provides excellent signal integrity, EMI suppression, and long-term reliability across Ethernet transmission environments, ensuring stable connectivity in high-speed data applications.
| Specification | Value | Condition |
|---|---|---|
| Turn Ratio (±2%) | 1CT:1CT | Primary: Secondary (TX/RX) |
| OCL Inductance (Min) | 350 µH | @100kHz, 0.1V, 8mA DC Bias |
| Insertion Loss (Max) | -1.0 dB | 1 - 100 MHz |
| Return Loss (Min) | -18 dB | 1 - 40 MHz |
| Return Loss (Min) | -14 dB | 60 MHz |
| Return Loss (Min) | -12 dB | 80 MHz |
| Return Loss (Min) | -10 dB | 100 MHz |
| Crosstalk (Min) | -30 dB | 1 - 100 MHz |
| CMRR (Min) | -30 dB | 1 - 100 MHz |
| HiPot Test | 1500 Vrms | -- |
| Operating Temperature Range | 0°C ~ 70°C | -- |
| Dimension | Inches | Millimeters (mm) |
|---|---|---|
| Height | 0.654" | 16.60 mm |
| Length | 0.850" | 21.59 mm |
| Width | 0.630" | 16.00 mm |
The LPJD0718DNL Vertical RJ45 Gigabit MagJack is widely used in networking and embedded communication equipment that requires high-speed Ethernet performance without PoE.
