プロダクト細部
起源の場所: 広東省、中国
ブランド名: LINK-PP
証明: UL,ROHS,Reach,ISO
モデル番号: LPJD0713DNL
文書: LPJD0713DNL.pdf
支払及び船積みの言葉
最小注文数量: 50/500/1000/25K
価格: $0.09-$1.85
パッケージの詳細: 1 トレイに 54 個、1 カートンに 22 トレイ、37 * 30 * 30 cm、各カートン 10KGS (1080 個)
受渡し時間: 1日,今日出荷する
支払条件: TT、Net30/60/90日
供給の能力: 3000000/月
シリーズ: |
垂直RJ45コネクタ |
部品番号: |
LPJD0713DNL |
イーサネット: |
10/100/1000ベースT |
導かれた: |
導かれるなし |
動作温度: |
0°C〜 +70°C |
向き: |
トップエントリー |
身長: |
16.6mm |
長さ: |
21.59ミリ |
幅: |
16.00mm |
ファイル: |
データシート、PCB フットプリント、3D STEP が利用可能 |
シリーズ: |
垂直RJ45コネクタ |
部品番号: |
LPJD0713DNL |
イーサネット: |
10/100/1000ベースT |
導かれた: |
導かれるなし |
動作温度: |
0°C〜 +70°C |
向き: |
トップエントリー |
身長: |
16.6mm |
長さ: |
21.59ミリ |
幅: |
16.00mm |
ファイル: |
データシート、PCB フットプリント、3D STEP が利用可能 |

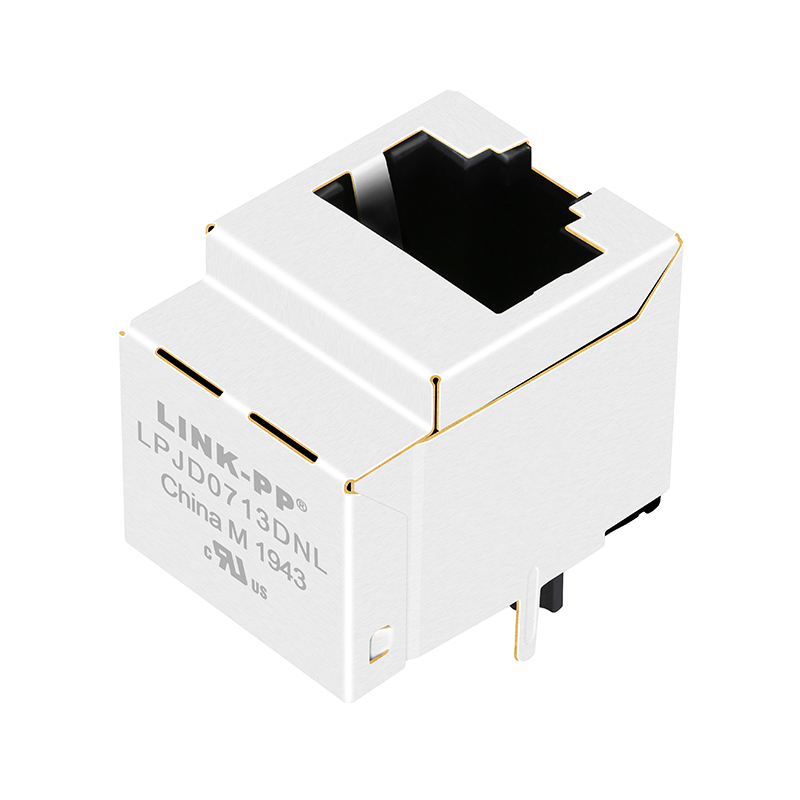

The LINK-PP LPJD0713DNL is a 1 ×1 vertical (top-entry) RJ45 connector with integrated magnetics, designed for 10/100/1000BASE-T Ethernet applications. Featuring a built-in transformer, excellent EMI performance, and no-LED design, it delivers cost-effective, high-reliability Ethernet connectivity for compact embedded and industrial systems.
Ideal for applications where board space, simplified design, and long-term reliability are priorities.
| Parameter | Description |
|---|---|
| Product Model | LPJD0713DNL |
| Connector Type | RJ45 w/ Integrated Magnetics |
| Port Configuration | 1×1 Single Port |
| Speed | 10/100/1000BASE-T |
| Transformer Ratio | 1CT:1CT |
| OCL | ≥ 350 µH @ 100kHz, 0.1V, 8mA |
| Isolation Voltage | 1500 Vrms |
| Mounting Style | Vertical / Top Entry |
| Termination | Through-Hole |
| Shielding | Metal shield |
| Contact Plating Options | 6µ" / 15µ" / 30µ" Gold |
| Operating Temperature | 0°C to +70°C |
| Housing Material | High-temperature thermoplastic |
| Compliance | RoHS, REACH, UL, ISO9001/14001 |
This Vertical RJ45 connector supports PHYs from:
Offers plug-and-play compatibility with major industry Ethernet controllers.
