プロダクト細部
起源の場所: 中国広東省
ブランド名: LINK-PP
証明: UL,ROHS,Reach,ISO
モデル番号: LPJE101-0DNLTR-SM
支払及び船積みの言葉
最小注文数量: 10/100/25K
価格: $0.06-$1.2
パッケージの詳細: テープアンドリール
受渡し時間: 3日以内に株式船で
支払条件: L/C、D/A、D/P、Western Union
供給の能力: 6500K-PCS/月
製品タイプ: |
1×1 シールド付き RJ45 コネクタ |
動作温度: |
−40°Cへの+85°C |
互換性のあるブランド: |
te |
ポートの数: |
1x1 |
ラッチ: |
上 |
パフォーマンスカテゴリ: |
猫5e |
位置/コンタクト数: |
8p8c |
取り付けタイプ: |
THR |
LED オプション: |
それなし |
EMl タブ: |
それなし |
メタル・シールド: |
シールド |
向き: |
直角（側面の記入項目） |
製品タイプ: |
1×1 シールド付き RJ45 コネクタ |
動作温度: |
−40°Cへの+85°C |
互換性のあるブランド: |
te |
ポートの数: |
1x1 |
ラッチ: |
上 |
パフォーマンスカテゴリ: |
猫5e |
位置/コンタクト数: |
8p8c |
取り付けタイプ: |
THR |
LED オプション: |
それなし |
EMl タブ: |
それなし |
メタル・シールド: |
シールド |
向き: |
直角（側面の記入項目） |

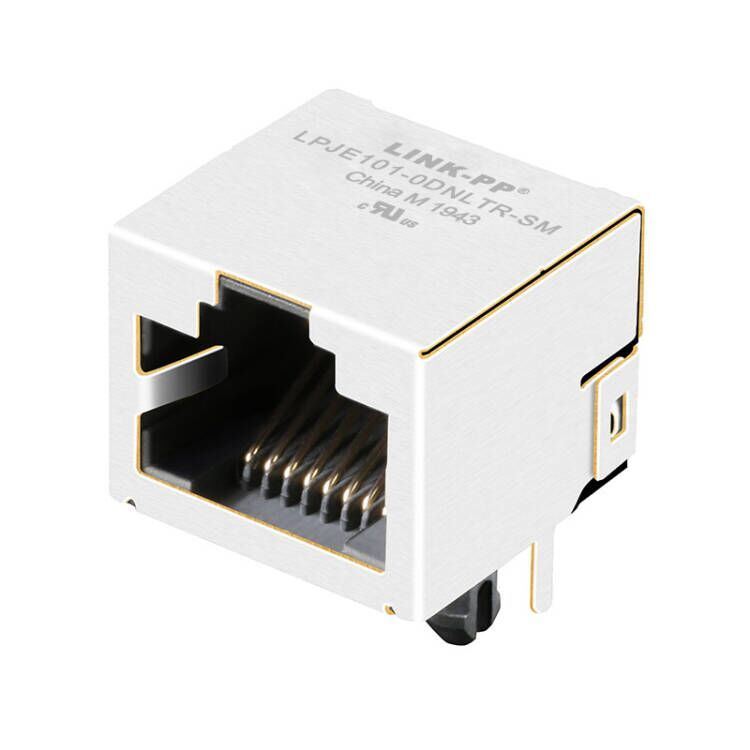

The LINK-PP LPJE101-0DNLTR-SM is a 1×1 shielded industrial-grade RJ45 connector designed for rugged Ethernet applications that require long-term durability, stable electrical performance, and compatibility with automated manufacturing.
Featuring Through-Hole Reflow (THR) technology, it combines SMT process efficiency with superior mechanical retention—ideal for harsh-environment networking devices.
The LPJE101-0DNLTR-SM THR RJ45 connector offers high mechanical strength, reliable signal integrity, and reflow soldering capability for automated SMT production lines. Perfect for industrial Ethernet, automation, robotics, embedded networking, and rugged communication devices.
|
Parameter |
Specification |
|---|---|
| Product Type | 1×1 Shielded RJ45 Connector (THR) |
| Positions / Contacts | 8P8C (RJ45) |
| Performance | Cat5e-class mechanical structure |
| Voltage / Current | 125V AC / 1.5A |
| Contact Resistance | ≤20 mΩ |
| Insulation Resistance | ≥500 MΩ @ 500V DC |
| Dielectric Strength | 1000V AC 1min |
| Contact Material | Phosphor Bronze, Gold-Flash plating |
| Shielding | Nickel-plated copper alloy |
| Operating Temperature | −40°C to +85°C |
| Soldering Process | IR reflow 250°C / 5s |
| Durability | ≥750 plug cycles |
| Mounting | Through-Hole Reflow (THR) |
|
Packaging |
Details |
|---|---|
| Tape & Reel | 200 pcs / reel |
| Carton | 2000 pcs / carton |
| Carton Size | 395 × 395 × 385 mm |
| Weight | ~13 kg/carton |
THR RJ45 connectors combine the mechanical robustness of through-hole pins with the high-speed automated reflow soldering process used for SMT manufacturing.
This makes the LPJE101-0DNLTR-SM an excellent choice for rugged embedded networking hardware.
