プロダクト細部
起源の場所: 中国広州
ブランド名: LINK-PP
証明: UL,RoHS,REACH,ISO
モデル番号: LPJ4012AHNL
文書: LPJ4012AHNL.pdf
支払及び船積みの言葉
最小注文数量: 50/1200個
価格: $0.7-$1.5
パッケージの詳細: トレイ
受渡し時間: 5-8営業日
支払条件: L/C、D/A、D/P、T/T、Western Union
供給の能力: 5kk/月
部品番号: |
LPJ4012AHNL |
性別: |
メスのマグジャック |
互換性のあるブランド: |
脈 |
ポートの数: |
1x1 |
ラッチ: |
下 |
データレート: |
100Base-T |
ポー: |
非 |
LED オプション: |
と |
EMl タブ: |
と |
取り付けタイプ: |
tht |
はんだタイプ: |
波 |
動作温度範囲: |
-40°C〜 +85°C |
部品番号: |
LPJ4012AHNL |
性別: |
メスのマグジャック |
互換性のあるブランド: |
脈 |
ポートの数: |
1x1 |
ラッチ: |
下 |
データレート: |
100Base-T |
ポー: |
非 |
LED オプション: |
と |
EMl タブ: |
と |
取り付けタイプ: |
tht |
はんだタイプ: |
波 |
動作温度範囲: |
-40°C〜 +85°C |

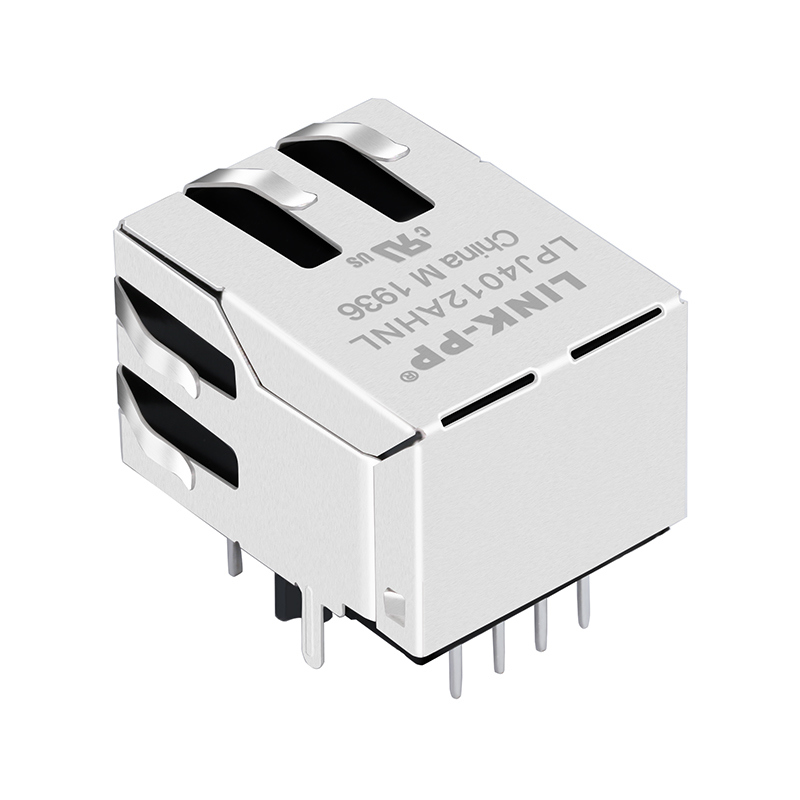

LINK-PP製のLPJ4012AHNLは、10/100BASE-TシングルポートRJ45メスコネクタで、LEDとEMIシールドを内蔵しています。
これは、ネットワークスイッチ、ルーター、メディアコンバーター、組み込みイーサネットインターフェイスなどのファストイーサネット（IEEE 802.3）
アプリケーション向けに設計されています。主な特徴と利点内蔵マグネティクス（MagJack）
|
RJ45コネクタイーサネット速度 |
||
|---|---|---|
|
10/100 Base-T |
IEEE 802.3 Fast Ethernetをサポート |
ポート数 |
|
1×1 |
シングルポートRJ45コネクタ |
ピン数 |
|
8P8C |
標準RJ45モジュラーインターフェイス |
取り付けタイプ |
|
THT（スルーホール） |
PCBの穴を通してウェーブはんだ付け |
向き |
|
タブダウン |
PCBエッジ取り付け用にラッチを下向きに配置 |
LEDインジケータ |
|
緑/黄 |
リンクおよびアクティビティステータスを表示 |
シールド |
|
グラウンドタブ付きEMIシールド |
ノイズ耐性を向上 |
動作温度 |
|
-40 °C～+85 °C |
産業用温度範囲 |
寸法 |
|
長さ21.25 mm × 幅15.93 mm × 高さ13.30 mm |
コンパクト設計 |
準拠 |
|
IEEE 802.3、UL、RoHS、REACH、ISO9001/14001 |
グローバル市場向けに完全に認証済み |
梱包 |
|
50個/トレイ、1200個/カートン |
標準梱包 |
LPJ4012AHNL 図面: |
TX = 1CT : 1CT RX = 1CT : 1CT
2. インダクタンス（OCL）
≥ 350 µH min @ 100 kHz, 0.1 V, 8 mA DCバイアス
3. 挿入損失
≤ –1.0 dB (max) @ 1～100 MHz
4. リターンロス
–18 dB (min) @ 1～30 MHz
–15 dB (min) @ 30～60 MHz
–12 dB (min) @ 60～80 MHz
–10 dB (min) @ 80～100 MHz
5. クロストーク
–40 dB (min) @ 30 MHz
–35 dB (min) @ 60 MHz
–30 dB (min) @ 100 MHz
7. ハイポット
–40 dB (min) @ 30 MHz
–35 dB (min) @ 60 MHz
–30 dB (min) @ 100 MHz
7. ハイポット
1500 Vrms
8. 動作温度範囲
–40 °C～+85 °C
