プロダクト細部
起源の場所: 中国広州
ブランド名: LINK-PP
証明: UL,RoHS,Reach,ISO
モデル番号: TLA-8T104WLF-T
支払及び船積みの言葉
最小注文数量: 400/2000/10K/25K
価格: $0.08-$1.2
パッケージの詳細: T＆R
受渡し時間: in 株式船 今日
支払条件: TT、Net30/60/90日
供給の能力: 3kk/月
部品番号: |
TLA-8T104WLF-T |
製品タイプ: |
イーサネット トランスフォーマー |
インダクタンス: |
350µH |
ターン比: |
1CT：1CT |
絶縁電圧: |
1500Vrms |
動作温度範囲: |
-40℃～+85℃ |
部品番号: |
TLA-8T104WLF-T |
製品タイプ: |
イーサネット トランスフォーマー |
インダクタンス: |
350µH |
ターン比: |
1CT：1CT |
絶縁電圧: |
1500Vrms |
動作温度範囲: |
-40℃～+85℃ |

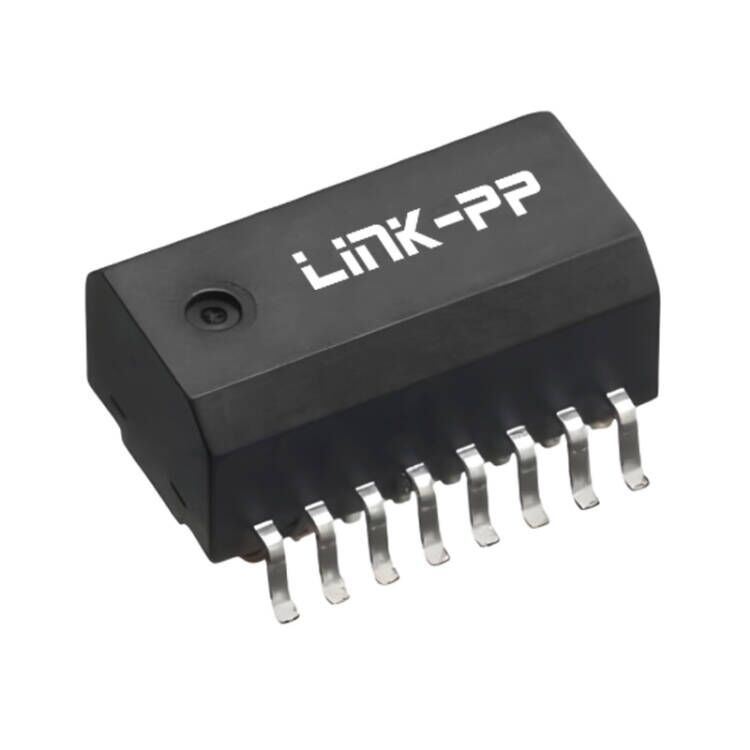

TLA-8T104WLF-T は、TDK が独自に製造した車載グレードの表面実装 (SMD) LAN パルストランスです。 10/100BASE-TX イーサネット ネットワーク向けに特別に設計されたこのモジュールは、要求の厳しい環境でも堅牢な信号整合性と信頼性の高いネットワーク通信を保証します。
TLA-8T104WLF-T は、元々 10/100BASE-TX イーサネット アプリケーション用に開発された、旧式の TDK 車載グレード LAN パルス トランスです。コンパクトな表面実装イーサネットトランスとして設計されており、最小インダクタンス 350 μH、1CT:1CT の巻線比、1500 Vrms の絶縁電圧を備え、要求の厳しい自動車および産業環境向けの AEC-Q200 信頼性要件に準拠しています。
オリジナルの TDK 部品は生産終了 (EOL) に達しましたが、多くのメーカーは依然としてレガシー設計および長寿命製品と互換性のある代替品を必要としています。 LINK-PP は、同等の電気的性能を備えた高品質のイーサネット トランス ソリューションを提供し、エンジニアが既存の PCB を再設計することなく生産を維持できるようにします。
車載 ECU、産業用イーサネット機器、組み込みコントローラ、ネットワーキング デバイスのいずれを保守している場合でも、当社の互換性のあるイーサネット トランスは、信頼できるパフォーマンス、長期可用性、および技術サポートを提供します。
-自動車認定:AEC-Q200 に完全準拠し、過酷な熱的ストレスや機械的ストレス下でも高い信頼性とパフォーマンスを保証します。
-最適化されたシグナルインテグリティ:標準の 1CT:1CT 巻線比 (TX チャネルと RX チャネルの両方) と 1 dB 以下 (0.1 ～ 100 MHz) の挿入損失を備え、クリーンなデータ伝送を保証します。
-堅牢な絶縁:1500 Vrms の絶縁電圧 (50 Hz 1 分間) を提供し、敏感な IC を電気サージやグランド ループ ノイズから保護します。
-標準化されたインダクタンス:最小インダクタンス 350 µH (100 kHz、8 mA DC バイアス時) を実現し、ファスト イーサネットの厳格な IEEE 802.3 標準に適合します。
-極端な温度耐性:-40°C ～ +85°C の広い動作温度範囲で、極端な条件でも完璧に動作します。
-環境に優しい：完全にRoHSに準拠しており、REACH SVHCフリーです。
| パラメータ | 仕様 |
|---|---|
| 部品番号 | TLA-8T104WLF-T |
| 製品タイプ | イーサネット LAN パルストランス |
| イーサネット規格 | 10/100BASE-TX |
| トランスの種類 | 絶縁パルストランス |
| パッケージ | 表面実装 (SMT) |
| 巻数比 | 1CT:1CT(送信)、1CT:1CT(受信) |
| OCL (開回路インダクタンス) | 350μH以上@100kHz、8mA DCバイアス |
| 絶縁電圧 | 1500Vrms、50Hz、1分間 |
| 挿入損失 | ≤1 dB (0.1 ～ 100 MHz) |
| 巻線間容量 | ≤30pF |
| 動作温度 | -40℃～+85℃ |
| AEC-Q200 | 資格のある |
| コンプライアンス | RoHS、REACH SVHCフリー |
| 包装 | エンボステープ＆リール |
| リール数量 | 1000個 |
| 単重 | 約0.6g |
コンパクトな SMT フットプリントにより、高密度ネットワーク製品の PCB スペース要件を最小限に抑えながら、自動組み立てが可能になります。
| 寸法 | 価値 |
|---|---|
| 長さ(L) | 最大11.60mm |
| 幅(W) | 6.50±0.20mm |
| 高さ(H) | 最大5.90mm |
| 取り付け | 表面実装 (SMT) |
TLA-8T104WLF-T は、IEEE 802.3 ファスト イーサネット インターフェイスの信号整合性要件を満たすように設計されています。
| 電気的パラメータ | 価値 |
|---|---|
| インダクタンス | 350μH以上 |
| テスト頻度 | 100kHz |
| DCバイアス | 8mA |
| 巻数比 | 1CT:1CT |
| 挿入損失 | ≤1dB |
| 周波数範囲 | 0.1～100MHz |
| 巻線間容量 | ≤30pF |
| 絶縁電圧 | 1500VRMS |
TLA-8T104WLF-T は、電気的絶縁と信号調整を必要とするファスト イーサネット通信機器で広く使用されています。
典型的なアプリケーションには次のようなものがあります。
