プロダクト細部
起源の場所: 中国広州
ブランド名: LINK-PP
証明: RoHS Compliant
モデル番号: SM42P01EL
支払及び船積みの言葉
最小注文数量: 800 PCS
価格: $0.06-$3.2
パッケージの詳細: テープ＆リール、800 PCS./REEL
受渡し時間: in 株式船 今日
支払条件: TT、Net30/60/90日
供給の能力: 3kk/月
部品番号: |
SM42P01EL |
タイプ: |
PoE トランスフォーマー |
データレート: |
5G Base-T |
終了スタイル: |
SMT |
動作温度（商業グレード）: |
-40〜+85°C |
分離電圧: |
1500 VAC、60秒 |
インダクタンス: |
230UH |
チャネルの数: |
クアッド |
部品番号: |
SM42P01EL |
タイプ: |
PoE トランスフォーマー |
データレート: |
5G Base-T |
終了スタイル: |
SMT |
動作温度（商業グレード）: |
-40〜+85°C |
分離電圧: |
1500 VAC、60秒 |
インダクタンス: |
230UH |
チャネルの数: |
クアッド |

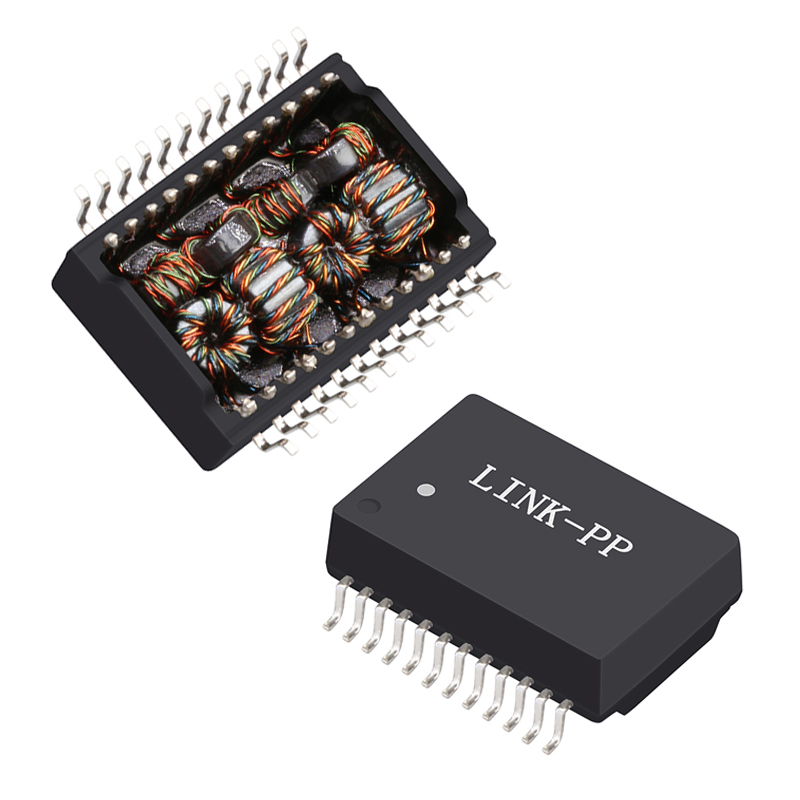

SM42P01EL Chip LAN Transformer Module designed for 5 Gigabit Ethernet (5GbE) applications, supporting PoE+ (Power over Ethernet Plus). This surface-mount (SMT) transformer integrates common-mode chokes to ensure superior EMI suppression, signal integrity, and isolation performance. Engineered for high-speed networking, it provides reliable connectivity for next-generation Ethernet devices requiring efficiency, compact size, and robust power delivery.
| Parameter | Specification |
|---|---|
| Inductance | 230 µH min. @ 100 kHz, 0.1 V |
| Insertion Loss (TD-MX) | 1-100 MHz: −1.0 dB max. 100-250 MHz: −2.0 dB max. |
| Return Loss (TD-MX) | 1-40 MHz: −16 dB min. 40-250 MHz: −(16 − 10 log(f/40)) dB min. |
| Crosstalk | 1-250 MHz: −35 dB min. |
| DCMR (TD-MX) | 1-50 MHz: −30 dB min. 50-150 MHz: −20 dB min. 150-250 MHz: −15 dB min. |
| Hi-Pot | 1500 Vac, 60 s |
| PoE+ Current | 600 mA |
| Operating Temperature | −40 °C to +85 °C |
| Storage Temperature | −40 °C to +85 °C |
