プロダクト細部
起源の場所: 中国広州
ブランド名: LINK-PP
証明: UL, Reach, RoHs, ISO19001, ISO14001
モデル番号: HXB5G602NL
支払及び船積みの言葉
最小注文数量: 50pcs
価格: $0.46-$2.2
パッケージの詳細: 50pcs/tray、1200pcs/carton
受渡し時間: 約3~5日
支払条件: TT、Net30/60/90日
供給の能力: 5500K-PCS/月
製品タイプ: |
イーサネット変圧器上の力 |
ポートの数: |
クアッドポート |
スピード: |
5G Base-T |
PCBの台紙の角度: |
側面の記入項目 |
適用LAN: |
イーサネット (PoE+) |
動作温度: |
-40℃-+85℃ |
ターン比: |
1CT：1CT |
電力評価: |
90 w |
分離電圧: |
1.5KVrms |
モジュール: |
HXB5G602NL |
製品タイプ: |
イーサネット変圧器上の力 |
ポートの数: |
クアッドポート |
スピード: |
5G Base-T |
PCBの台紙の角度: |
側面の記入項目 |
適用LAN: |
イーサネット (PoE+) |
動作温度: |
-40℃-+85℃ |
ターン比: |
1CT：1CT |
電力評価: |
90 w |
分離電圧: |
1.5KVrms |
モジュール: |
HXB5G602NL |

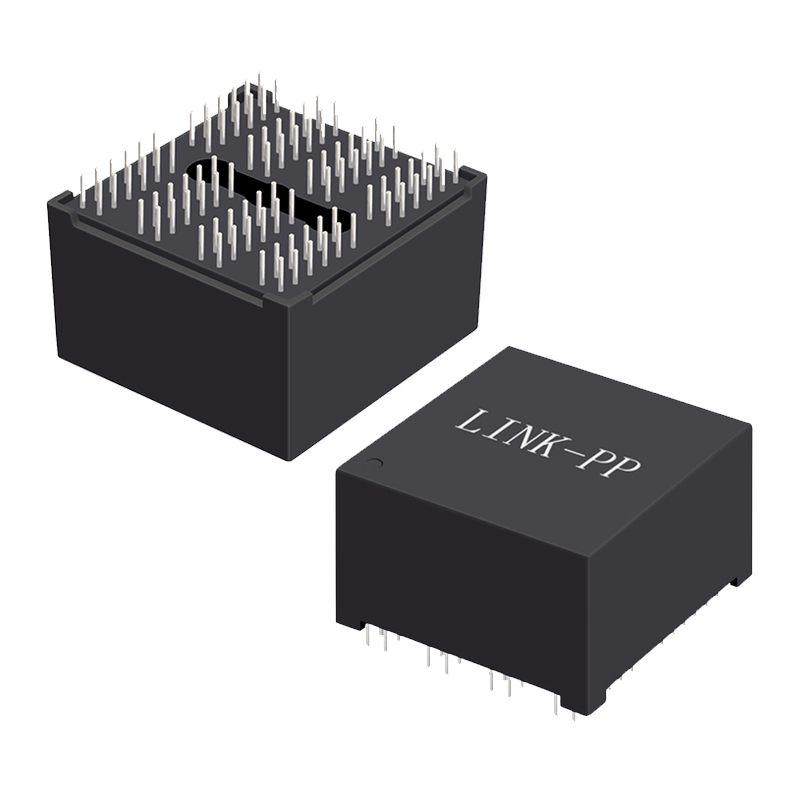

についてHXB5G602NL高性能LANトランスフォーマーで,5GBase-Tイーサネットアプリケーション登場人物として4チャネル構造次の世代のネットワーク機器のための信頼性の高いマルチポート接続を提供します.1ターン比:1このPoE磁気装置は優れた信号完整性と低い挿入損失を保証します
設計された拡張された動作温度範囲 (-40°Cから+85°C)産業や通信環境で堅牢なパフォーマンスを提供します.エーテルネット (4PPoE) での4ペア電源:最大90W単一のイーサネット接続を通じてデータと高電力配信の両方を可能にします.
トランスフォーマー96ピンの透孔設計 (THD)高密度PCBの配置で安全なマウントと機械的安定性のために鉛のない (NPB に準拠する)供給されているチューブパッケージング.
その組み合わせでモジュール式設計,高度なPoEサポート,頑丈な構造,HXB5G602NLは理想的に適しています5G小型セル,高電力PoEスイッチ,IoTゲートウェイ,企業ネットワークシステム.
| 名前 | PoE LAN マグネティクス |
|---|---|
| 適用する | 5Gベース-Tは1/2.5Gベース-Tと後方対応 |
| マウントタイプ | 穴を抜ける |
| ピン数 | 96 |
| 寸法 (L x W x H) | 33.50mm x 29.00mm x 16.80mm (1.319" x 1.142" x 0.661") |
| 動作温度範囲 | -40°Cから+85°C |
| オープン・サーキット・インデクタンス (OCL) | 180 μH (Min) @ 100KHz,0.1V 8mA DCバイアス |
| ターン比 | 1CT: 1CT ± 2% |
| 挿入損失 | -1.0 dB (最大) @ 1 - 100 MHz -2.0 dB (最大) @ 100 - 250 MHz |
| 返済損失 | -16 dB (Min) @ 1 - 40 MHz - ((16-10*log10(f/40)) dB (Min) @ 40 < f ≤ 250 MHz |
| 横断音声 (ポートからポートへ) | -40 dB (Min) @ 1 - 100 MHz |
| 標準モード拒絶率 (CMRR) | -30 dB (Min) @ 1 - 100 MHz |
| ヒポット (隔離電圧) | 1500Vrms 60秒 |
| PoE の電流容量 | 1000 mA/ペア 4ペア PoE (4PPoE) を最大 90W までサポート |
| 溶接 プロセス | 260°C / 5秒まで対応する波溶接器 |
|
認証 |
IEEE 802.3bz,IEEE 802.3bt,RoHS,IEC-62368-1 |
| パッケージ | トューブ (TU) |
1. 24/7 エンジニアリングサポート
私たちの技術チーム入手可能時計を回して5G PoE LAN トランスフォーマーの統合を支援するため高速データ送信PoE電力の予算分析とEMIパフォーマンス調整.
2部署の現場での支援
施設内での専門家がサポートできますシステムレベルのデバッグ含め5G小型セル展開,IoTゲートウェイ最適化,高密度スイッチアプリケーション.
3専門製品訓練
LINK-PP 組織専用トレーニングPoE規格 (IEEE 802.3af/at/bt),トランスフォーマー設計の考慮事項,5Gインフラストラクチャにおける実用的なアプリケーションケース製品開発を加速させるのです
4共同設計支援
データシートの明確化に加えて 私たちのチームは提供します基準回路設計,PCBレイアウトガイド,熱/電力性能最適化2つとも達成できるようにします.効率性と信頼性.
5市場と技術の最新情報
連絡先を保持してください定期的な更新5G PoEの最新動向や製品革新について相互互換性のソリューション高速ネットワークで競争相手を 追い抜くことができます
6. 総合的なオンラインリソース
私たちの公式サイト提供する詳細な技術文書,クロス参照ツール,アプリケーションノートLINK-PPをサプライヤーだけでなく次の世代接続のエンジニアリングパートナーです
