プロダクト細部
Place of Origin: CHINA
ブランド名: LINK-PP
証明: UL,ISO,ROHS,REACH
Model Number: 2250742-1
支払及び船積みの言葉
Minimum Order Quantity: Free samples
価格: 交渉可能
Packaging Details: Tray
Delivery Time: In Stock Ship Within 3 Days
Payment Terms: TT,NET30/60/90 Days
Supply Ability: 4200K-PCS/Month
Type: |
RJ45 Connector with Integrated Magnetics |
Part Number: |
2250742-1 |
PoE: |
N-PoE |
LEDs: |
GY/GY |
Mounting: |
Through Hole Mount |
Compliant: |
RoHS |
Operating Range: |
0 °C to +70 °C |
Port Configuration: |
Stacked |
Type: |
RJ45 Connector with Integrated Magnetics |
Part Number: |
2250742-1 |
PoE: |
N-PoE |
LEDs: |
GY/GY |
Mounting: |
Through Hole Mount |
Compliant: |
RoHS |
Operating Range: |
0 °C to +70 °C |
Port Configuration: |
Stacked |

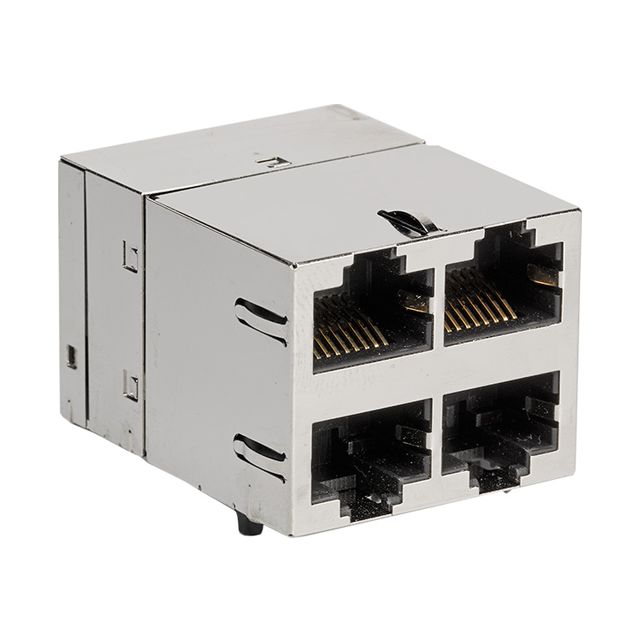

この2250742-1は、スタック2x2 RJ45コネクタモジュール で、2.5GBASE-Tイーサネットアプリケーション向けに設計されています。内蔵マグネティクス, デュアルカラーLED（緑/黄）によるリンクとアクティビティ表示、およびスルーホール実装構成により、信頼性の高いPCBへの取り付けが可能です。
高い信号完全性、優れたEMIシールド、RoHS準拠を実現するように設計されており、スイッチ、ルーター、サーバー、産業用通信システムなどの次世代ネットワークデバイスに最適です。この製品は、UL 94V-0難燃性規格に適合し、ウェーブはんだ付けプロセス（ピーク260℃）をサポートしています。
一般情報
| パラメータ | 仕様 |
|---|---|
| 部品番号 | 2250742-1 |
| ポート構成 | 2x2（スタック） |
| 実装タイプ | スルーホール |
| 高さプロファイル | オフセット |
| 動作温度 | 0℃～+70℃ |
| RoHS準拠 | はい |
| 推奨はんだ付け | ウェーブはんだ付け（最大260℃、10秒） |
電気的および磁気的性能
| パラメータ | 仕様 |
|---|---|
| イーサネット規格 | 2.5GBASE-T |
| ターン比（チップからケーブル） | 1:1（4対すべて、双方向） |
| インピーダンス | 100 Ω |
| 開放回路インダクタンス（OCL） | 350 µH Min @ 100 kHz、0.1 Vrms、8mA DCバイアス |
| リターンロス（RL） | ≥ 18 dB（1～40 MHz） |
| 挿入損失（IL） | ≤ 1.0 dB（1～100 MHz） |
| 絶縁耐圧 | 2250 VDC、60秒（すべてのポート接続） |
◆ RoHS準拠
◆ UL 94V-0難燃性定格
◆ ウェーブはんだ付けプロセスに適しています
