Place of Origin: China
ブランド名: LINK-PP
証明: UL,ROHS,Reach,ISO
Model Number: 7498111123
支払及び船積みの言葉
Minimum Order Quantity: 50/500/1000
価格: 交渉可能
Packaging Details: Tape
Delivery Time: In Stock Ship Within 3 Days
Payment Terms: TT,NET30/60/90 Days
Supply Ability: 4600K.PCS/Month
Part Number: |
7498111123 |
PoE: |
NoN PoE |
PHY Chip Mode: |
Current |
Data Rate: |
1000Base-T |
Ports: |
1 |
Tab: |
Down |
Operating Temperature: |
-40 °C up to +85 °C |
LED: |
yellow-green |
Mount: |
THR |
Shield Tabs: |
Yes |
Part Number: |
7498111123 |
PoE: |
NoN PoE |
PHY Chip Mode: |
Current |
Data Rate: |
1000Base-T |
Ports: |
1 |
Tab: |
Down |
Operating Temperature: |
-40 °C up to +85 °C |
LED: |
yellow-green |
Mount: |
THR |
Shield Tabs: |
Yes |

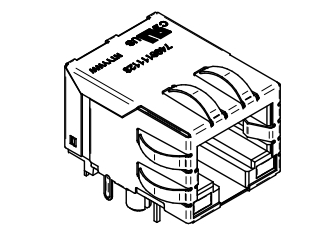

WE-RJ45LANシリーズ7498111123 RJ45コネクタは、1000BASE-T内蔵マグネティクスを備え、イーサネットインターフェースへのシームレスで効率的な統合のために設計されています。7498111123モデルは、スルーホールリフロー（THR）はんだ付け用に特別に設計されており、RJ45コネクタと内蔵トランスおよびコモンモードチョークを組み合わせたものです。このコンパクトな設計は、ディスクリートマグネティクスソリューションよりも約50％小さく、貴重な基板スペースを大幅に節約し、IEEE 802.3およびIEC 62368-1規格への準拠を保証します。
| パラメータ | 仕様 |
|---|---|
| インダクタンス（L） | 350 µH min（100 kHz / 100 mV / 8 mA） |
| 絶縁耐圧（Viso） | 2250 VDC |
| 挿入損失（IL） | -1 dB max（1～100 MHz） |
| リターンロス（RL） | -16 dB min（1～30 MHz）-14 dB min（30～60 MHz）-12 dB min（60～80 MHz）-10 dB min（80～100 MHz） |
| クロストーク（CT） | -33 dB min（1～60 MHz）-30 dB min（60～80 MHz）-30 dB min（80～100 MHz） |
| コモンモード除去比（CMRR） | -33 dB min（1～30 MHz）-30 dB min（30～60 MHz）-30 dB min（60～80 MHz）-30 dB min（80～100 MHz） |
| 巻数比 | 1:1 |
| データレート | 1000BASE-T |
| パラメータ | 仕様 |
|---|---|
| 動作温度 | -40℃～+85℃ |
| 保管条件（元のパッケージ内） | < 40℃; < 75% RH |
| 水分感度レベル（MSL） | 1 |
| 嵌合サイクル | 750サイクル |
| コンポーネント | 材料/メッキ |
|---|---|
| プラスチックハウジング材料 | 熱可塑性LCP、黒色 |
| 難燃性定格 | UL94 V-0 |
| シールド材料 | 真鍮 |
| シールドメッキ | 30µ"ニッケル |
| コンタクト材料 | りん青銅 |
| コンタクトメッキ | 30µ"金、50µ"ニッケル上 |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
