プロダクト細部
Place of Origin: GuangDong, China
ブランド名: LINK-PP
証明: UL,RoHS,Reach,ISO

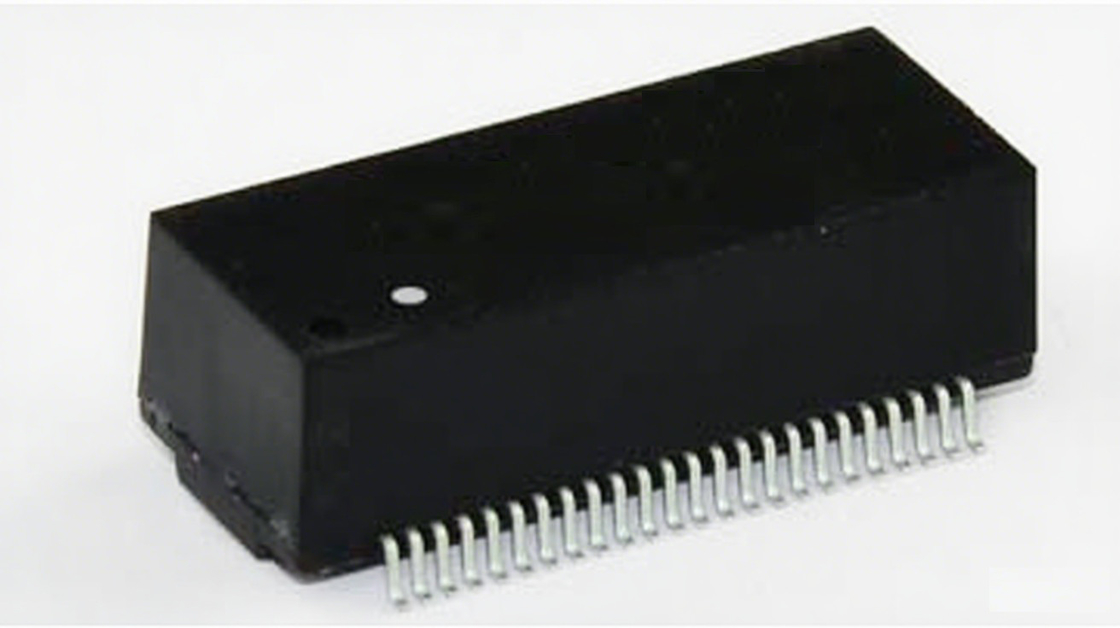

Model Number: HST-48002S
支払及び船積みの言葉
Minimum Order Quantity: 50/500/1000/60K
価格: $1.1-$16
Packaging Details: Tray
Delivery Time: in Stock Ship Today
Payment Terms: TT,NET30/60/90 Days
Supply Ability: 180K/Month
Part Number: |
HST-48001S / HST-48002S |
Series: |
SMD 48Pins Magnetics Modules |
Speed: |
1000 Base-T |
PoE: |
Non-PoE |
RoHS compliance: |
Yes |
Operating Temperature: |
0 to 70℃ |
Part Number: |
HST-48001S / HST-48002S |
Series: |
SMD 48Pins Magnetics Modules |
Speed: |
1000 Base-T |
PoE: |
Non-PoE |
RoHS compliance: |
Yes |
Operating Temperature: |
0 to 70℃ |
| 部品番号 | HST - 48001S | HST - 48002S |
|---|---|---|
| 挿入損失 | 1.0dB MAX | 1.4dB MAX |
| リターンロス（@ 100Ω）1 - 30 MHz | -18dB MIN | -18dB MIN |
| リターンロス（@ 100Ω）40 MHz | -14.4dB MIN | -14.4dB MIN |
| リターンロス（@ 100Ω）50 MHz | -13.1dB MIN | -13.1dB MIN |
| リターンロス（@ 100Ω）60 - 80 MHz | -12dB MIN | -12dB MIN |
| リターンロス（@ 100Ω）- 100 MHz | -10dB MIN | -10dB MIN |
| DCMR30 MHz | -43dB MIN | -43dB MIN |
| DCMR60 MHz | -37dB MIN | -37dB MIN |
| DCMR 100 MHz | -33dB MIN | -33dB MIN |
| クロストーク 30 MHz | -45dB MIN | -45dB MIN |
| クロストーク 60 MHz | -40dB MIN | -35dB MIN |
| クロストーク 100 MHz | -35dB MIN | -30dB MIN |
| 耐電圧 | 1500Vrms MIN | 1500Vrms MIN |
• IEEE 802.3abの要件を満たすように設計されています。
• PoE以外のアプリケーションに適しています。
• 一次インダクタンス（Lp）350uH min.@100KHz、0.1Vrms、DC 8mA。
• 漏れインダクタンス（LL）0.5uH Max（100kHz、0.1V）。
• バランスインダクタンス（BL）1.0uH Max（100kHz、0.1V）
• 260℃ Maxの温度でのリフローはんだ付け用に設計されています。
• 動作温度 0℃～+70℃、10%～90%RH。
• RoHS対応。
