プロダクト細部
起源の場所: 広東省、中国
ブランド名: LINK-PP
証明: UL,ROHS,Reach,ISO
モデル番号: 7499010004A
支払及び船積みの言葉
最小注文数量: 50/500/1000/25K
価格: $0.09-$1.15
パッケージの詳細: 50PCS/Tray、1200pcs/Carton
受渡し時間: 3日以内に株式船で
支払条件: TT、NET30/60/90幾日
供給の能力: 250000-320000/Month
部品番号: |
7499010004A |
十字p/n: |

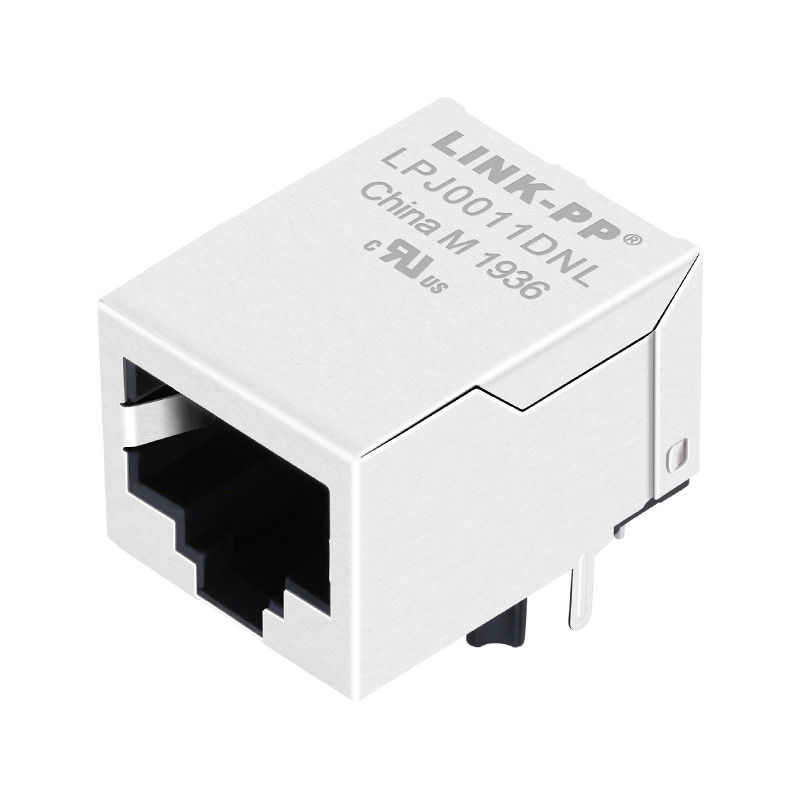

LPJ0011DNL |
コネクタの種類: |
統合された磁気 RJ45 (MagJack) |
イーサネット速度: |
10/100Mbps(100BASE-TX) |
ポートカウント: |
シングルポート(1×1) |
シールド: |
シールド |
LED: |
LED はない |
取り付け: |
ライトアングルスルーホール |
絶縁電圧: |
1500 VRMS |
インダクタンス: |
350µH |
動作温度: |
0℃～+70℃ |
コンプライアンス: |
IEEE 802.3u、RoHS、REACH、UL 62368 |
部品番号: |
7499010004A |
十字p/n: |
LPJ0011DNL |
コネクタの種類: |
統合された磁気 RJ45 (MagJack) |
イーサネット速度: |
10/100Mbps(100BASE-TX) |
ポートカウント: |
シングルポート(1×1) |
シールド: |
シールド |
LED: |
LED はない |
取り付け: |
ライトアングルスルーホール |
絶縁電圧: |
1500 VRMS |
インダクタンス: |
350µH |
動作温度: |
0℃～+70℃ |
コンプライアンス: |
IEEE 802.3u、RoHS、REACH、UL 62368 |
|
カテゴリ |
パラメータ | 仕様 |
|---|---|---|
| 一般および機械 | 部品番号 | 7499010004A |
| コネクタの種類 | RJ45ジャック(メス) | |
| USOCコード | RJ45 | |
| ポート構成 | 1×1（シングルポート） | |
| 役職・連絡先 | 8P8C | |
| 取り付けスタイル | スルーホールテクノロジー (THT) | |
| 取付角度 | 直角 | |
| 終端スタイル | 半田 | |
| 嵌合サイクル | 750サイクル | |
| LEDインジケーター | なし | |
| 感湿性レベル (MSL) | レベル1 | |
| 電気的性能 | イーサネット規格 | 100BASE-TX |
| パフォーマンスカテゴリー | 猫 5 | |
| インダクタンス(L) | 350μH@100kHz/100mV | |
| 巻数比 (n) | 1:1 (±2%) | |
| 絶縁電圧 | 1500VRMS、1分間 | |
| 挿入損失 (IL) | ≤ 1 dB (1 ～ 100 MHz) | |
| リターンロス (RL) | ≥ 16 dB (1 ～ 30 MHz) | |
| ≥ 13.5 dB (30 ～ 60 MHz) | ||
| ≥ 12 dB (60 ～ 80 MHz) | ||
| ≥ 10 dB (80 ～ 100 MHz) | ||
| クロストーク(CT) | ≥ 30 dB (1 ～ 100 MHz) | |
| コモンモード除去比 (CMRR) | ≥ 30 dB (1 ～ 100 MHz) | |
| 材料 | ハウジング材質 | 熱可塑性 PA66、ブラック |
| ハウジングの可燃性評価 | UL94 V-0 | |
| シールド素材 | 真鍮 | |
| シールドメッキ | 50 μインチのニッケル | |
| 接点材質 | リン青銅 | |
| 接点のメッキ | 50 μインチのニッケルの上に 30 μインチの金 | |
| 環境 | 動作温度 | 0℃～+70℃ |
| 保管温度 | < 40°C | |
| 保管湿度 | < 75% RH (元のパッケージ) | |
| コンプライアンスと認証 | IEEE 準拠 | IEEE 802.3u |
| RoHS準拠 | 準拠 (2011/65/EU および 2015/863) | |
| REACH コンプライアンス | (EC) 1907/2006 に準拠 | |
| 安全認証 | cURus 認定、ファイル番号 E472316 (UL 62368) |
| プロフィール機能 | 鉛フリーアセンブリ | Sn-Pbアセンブリ |
|---|---|---|
| 予熱温度最小 (Ts min) | 100℃ | 100℃ |
| 予熱温度（Ts 代表値） | 120℃ | 120℃ |
| 最大予熱温度 (Ts max) | 130℃ | 130℃ |
| 予熱時間(ts)(Ts 最小値から Ts 最大値まで) | 70年代 | 70年代 |
| ランプアップ速度 (ΔT) | ≤ 150°C 最大 | ≤ 150°C 最大 |
| ピーク温度 (Tp) | 250℃～260℃ | 235℃～260℃ |
| ピーク温度での時間 (tp) | 合計 10 秒以下(1 波あたり 5 秒以内) | 合計 10 秒以下(1 波あたり 5 秒以内) |
| ランプダウン速度 (最小) | ～2K/秒 | ～2K/秒 |
| ランプダウン率 (代表値) | ～3.5K/秒 | ～3.5K/秒 |
| ランプダウンレート (最大) | ～5K/秒 | ～5K/秒 |
| 合計サイクル時間 (25°C ～ 25°C) | 4分 | 4分 |
