プロダクト細部
起源の場所: 広東,中国
ブランド名: LINK-PP
証明: UL,RoHS,Reach,ISO
モデル番号: 634108185521
支払及び船積みの言葉
最小注文数量: 1本
価格: $0.06-$0.9
パッケージの詳細: T&R
受渡し時間: 今日 の 船
支払条件: TT、NET30/60/90幾日
供給の能力: 3KK/月
申請システム: |
猫3 |
ポート: |
1 |
取り付けスタイル: |
smt |
ターン比: |
1:1 |
PoE: |
非PoE |
タブ: |
タブダウン |
コネクタの種類: |
8p8c |
動作温度: |
-40 °Cから+85 °C |
申請システム: |
猫3 |
ポート: |
1 |
取り付けスタイル: |
smt |
ターン比: |
1:1 |
PoE: |
非PoE |
タブ: |
タブダウン |
コネクタの種類: |
8p8c |
動作温度: |
-40 °Cから+85 °C |

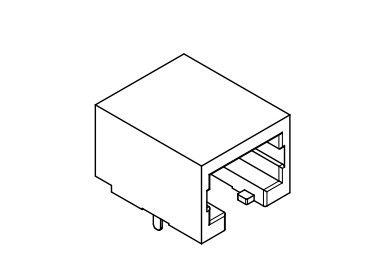

LINK-PP製の 634108185521 8P8C ロープロファイルRJ45ジャックは、高密度プリント基板（PCB）レイアウト向けに特別に設計された、プレミアムグレードの表面実装技術（SMT）イーサネットコネクタです。コンパクトでロープロファイルな設計が特徴のこのCAT 3モジュラージャックは、最新の通信機器およびネットワークデバイスに信頼性の高い信号伝送と構造的安定性を保証します。UL、RoHS、REACH、ISO規格に完全に準拠しており、省スペースで耐久性のある接続ソリューションを求めるエンジニアにとって最適な選択肢です。8P8C (RJ45)省スペース設計のロープロファイルデザイン：
| 注文コード | トレイ（標準数量：100個） |
|---|---|
| コネクタタイプ | 8P8C (RJ45) |
| 実装スタイル | 表面実装（SMT） |
| 向き | 水平（直角） |
| タブ方向 | タブダウン |
| シールド | 非シールド（プラスチックハウジング） |
| 嵌合回数 | 750サイクル（耐久性） |
| 動作温度 | -40℃～+85℃ |
| 2. 電気的特性 | パラメータ |
| 梱包 | トレイ（標準数量：100個） |
|---|---|
| 動作電圧 | 125V AC |
| 耐電圧 | 1000V AC (60秒) |
| 接触抵抗 | ≦30mΩ (最大) |
| 絶縁抵抗 | ≧1000MΩ (最小) |
| 3. 機械的寸法 | パラメータ |
| 梱包 | 幅 | 15.10 |
|---|---|---|
| ±0.15 | 奥行き | コンポーネント |
| ±0.15 | 高さ | コンポーネント |
| ±0.15 | SMTピンピッチ | コンポーネント |
| ±0.15 | 前面端子からペグ中心まで | コンポーネント |
| ±0.20 | 取り付けペグ穴 | 1.40 |
| ±0.15 | PCBパッド幅 | コンポーネント |
| ±0.15 | パッドピッチ | コンポーネント |
| ±0.15 | 4. 材料とコンプライアンス | コンポーネント |
| ハウジング材質 | PA9T（ポリアミド9T）、黒 |
|---|---|
| 難燃性等級 | UL94 V-0 |
| コンタクト | 銅合金（ニッケル上の金メッキ） |
| 環境コンプライアンス | RoHS、REACH、UL認証 |
| 5. 梱包と注文 | パラメータ |
| 梱包 | トレイ（標準数量：100個） |
|---|---|
| MOQ | 1個 |
| 634108185521 データシート | 634108185521 ロープロファイルRJ45コネクタの用途 |
適した用途：
ネットワークゲートウェイ
自動化システム
スマート家電
| [無料サンプルをリクエスト
]Q&A1. ロープロファイルRJ45コネクタとは何ですか？ロープロファイルRJ45コネクタは、標準的なRJ45コネクタと比較して垂直高さを低く設計されたコンパクトなイーサネットモジュラージャックです。PCBスペースやエンクロージャサイズが限られているデバイスで一般的に使用されます。2. 634108185521はSMT RJ45コネクタですか？
8P8Cは、8つの位置と8つのコンタクトを意味します。イーサネットモジュラージャックで使用される一般的なインターフェイス構成です。
いいえ。このモデルは、統合トランスフォーマーやイーサネットマグネティクスを含まない、コネクタのみのRJ45ジャックです。
ロープロファイルRJ45コネクタは、通信機器、産業用イーサネットシステム、組み込みデバイス、およびPCBの高さが制限されているコンパクトなネットワークハードウェアで一般的に使用されます。
はい。SMT設計により、自動表面実装アセンブリプロセスとの互換性があります。
SMT RJ45コネクタはPCB表面パッドに直接実装され、自動アセンブリとコンパクトな設計を可能にしますが、スルーホールコネクタはPCBに穴を開ける必要があり、より強力な機械的保持力を提供します。
