プロダクト細部
起源の場所: 広東,中国
ブランド名: LINK-PP
証明: UL,RoHS,Reach,ISO
モデル番号: 7490140123, 7490140124, 7490140125
支払及び船積みの言葉
最小注文数量: 400/2000/10K/25K
価格: $0.06-$2.2
パッケージの詳細: T&R
受渡し時間: ストック
支払条件: TT、NET30/60/90幾日
供給の能力: 3KK/月
データレート: |
10/100 ベース-T |
港湾: |
1 |
マウントスタイル: |
SMT |
ターン比: |
1:1 |
POE: |
非PoE |
誘導力: |
350uH |
隔離電圧: |
1500V RMS |
動作温度: |
-40 °Cから+85 °C |
データレート: |
10/100 ベース-T |
港湾: |
1 |
マウントスタイル: |
SMT |
ターン比: |
1:1 |
POE: |
非PoE |
誘導力: |
350uH |
隔離電圧: |
1500V RMS |
動作温度: |
-40 °Cから+85 °C |

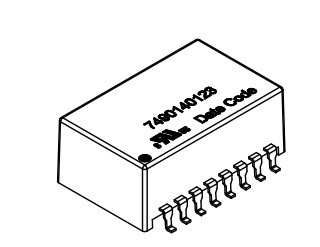

| 部分番号 | 7490140123 | 7490140124 | 7490140125 |
| データ Rata | 10/100 ベース-T | 10/100 ベース-T | 10/100 ベース-T |
| PIN番号数 | 16パン番号 | 12パン番号 | 24PIN |
| ターン比 | 11 (±2%) | 11 (±2%) | 11 (±2%) |
| 誘導力 | 350 μH | 350 μH | 350 μH |
| 隔離電圧 | 1500V (RMS,1分) | 1500V (RMS,1分) | 1500V (RMS,1分) |
| 挿入損失 | -1.4 dB 最大 (1100 MHz) | -1.2 dB 最大 (1100 MHz) | -1.4 dB 最大 (1100 MHz) |
| 返済損失 |
-14 dB min (130 MHz) -9 dB min (3060 MHz) -8 dB min (60~80 MHz) -7 dB分 (80~100 MHz) |
-16 dB min (130 MHz) -14 dBm (3060 MHz) -9 dB min (60~80 MHz) -8 dB分 (80~100 MHz) |
-14 dB min (130 MHz) -9 dB min (3060 MHz) -8 dB min (60~80 MHz) -7 dB分 (80~100 MHz) |
| 標準モード拒絶率 (CMRR) |
-20 dBm (130 MHz) -18 dBm (3060 MHz) -15 dBm (60~100 MHz) |
|
-20 dBm (130 MHz) -18 dBm (3060 MHz) -15 dBm (60~100 MHz) |
| 標準モードへのディフェリエンシャル・リジェクション比 (DCMR)) |
-30 dB min (130 MHz) -25 dB min (3060 MHz) -20dB分 (60~100MHz) |
-35 dB min (130 MHz) -32dBm (3060MHz) -30dB分 (60~100MHz) |
-30 dB min (130 MHz) -25 dB min (3060 MHz) -20dB分 (60~100MHz) |
| 横断音声 (CT) |
-40 dB min (160 MHz) -35 dB分 (60~100 MHz) |
-33 dBm (160 MHz) -30dB分 (60~100MHz) |
-40 dB min (160 MHz) -35 dB分 (60~100 MHz) |
| マウントタイプ | SMT | SMT | SMT |
| 動作温度 | -40°Cから+85°C | -40°Cから+85°C | -40°Cから+85°C |
| DC抵抗 (最大) | 500mΩ (100 kHz/100 mV (ピン9〜16) | 1300mΩ(100 kHz / 100 mV (ピン7〜12) | 500mΩ(100 kHz / 100 mV (ピン13〜24) |
| 尺寸 (L×W×H) | 24.28 × 15.1 × 11.0 mm | 17.1 × 14.75 × 8.65 mm | 18.25 × 15.59 × 10.02mm |
| クリアランス距離 | 2.5mm | 2.5mm | 2.5mm |
| クリープ距離 | 4mm | 4mm | 4mm |
| 港湾 | 1 | 1 | 1 |
