プロダクト細部
起源の場所: 中国
ブランド名: LINK-PP
証明: RoHS & REACH Compliant
モデル番号: 74942302
支払及び船積みの言葉
最小注文数量: 10個
価格: $0.7-$1.5
パッケージの詳細: テープとロール
受渡し時間: 2週間
支払条件: L/C,D/A,D/P,ウェスタンユニオン
供給の能力: 6000000/月
港湾: |
2 港 |
部分番号: |
74942302 |
隔離電圧: |
4300VDC (1分,次要から次要) |
稼働電圧: |
1000VDCまで |
ターン比: |
1:1 |
動作温度: |
-40°C ~ 125°C |
港湾: |
2 港 |
部分番号: |
74942302 |
隔離電圧: |
4300VDC (1分,次要から次要) |
稼働電圧: |
1000VDCまで |
ターン比: |
1:1 |
動作温度: |
-40°C ~ 125°C |
| カテゴリー | 仕様 |
|---|---|

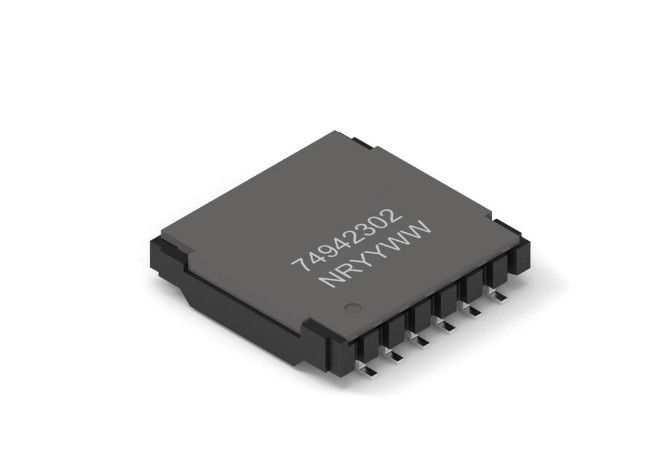

| 部分番号 | 74942302 |
| シリーズ | WE-BMS |
| トランスフォーマー型 | バッテリー管理システム用のSMTトランスフォーマー |
| マウントタイプ | 表面マウント (SMT) |
| 動作温度 | -40°Cから+125°C |
| 保存条件 | < 40°C < 75% RH (オリジナルのパッケージ) |
| 湿度感 | MSL 1 |
| 誘導力 (L) | 150 μH (min) から 450 μH (max) @ 100 kHz, 100 mV |
| 漏れ誘導力 | 0.5 μH (最大) @ 100 kHz, 100 mV |
| 挿入損失 (IL) | -0.25 dB (最大) @ 4 MHz |
| リターン損失 (RL) | -20 dB (min) @ 4 MHz,100 Ω |
| CMRR (110 MHz) | -35 dB (分) |
| CMRR (10~1000 MHz) | -20 dB (分) |
| 動作電圧 | 1000V DC |
| 隔離電圧 | 4300V DC (1分),3100V AC (1分) |
| クリアランス距離 | 10mm (分) |
| クリップページ距離 | 10mm (分) |
| DC抵抗 (トランスフォーマー側) | 450 mΩ (最大) |
| DC抵抗 (CMC側) | 850 mΩ (最大) |
| サイズ (L × W × H) | 15.10 mm × 15.40 mm × 3.45 mm (±0.25 mm) |
| 基礎材料 | DAP WH-9100,UL 94V-0,CTI 0 |
| カバー 素材 | LCP E4008, UL 94V-0, CTI 3 |
| ワイヤー素材 | FIW-6 |
| 認証 | RoHS (2011/65/EU & 2015/863) に準拠する,REACH (EC 1907/2006) に準拠する,AEC-Q200 グレード 1 |
| 申請 | バッテリー管理システム (BMS),エネルギー貯蔵システム,不中断電源 (UPS),Eバイク,Eスクーター,産業インターフェース隔離 |
| パッケージ | テープ&リール |
躊躇しないで連絡してください.fより詳細な情報です
