プロダクト細部
起源の場所: 中国
ブランド名: LINK-PP
証明: UL,ISO,ROHS,REACH
モデル番号: 74941503
支払及び船積みの言葉
最小注文数量: 10PCS
価格: 交渉可能
パッケージの詳細: テープ と リール
受渡し時間: 2週間
支払条件: TT,NET30/60/90 日,ウェスタン・ユニオン
供給の能力: 500K/Month
ステータス: |
アクティブ |
部分番号: |
74941503 |
補強された分離の電圧: |
4500V AC |
港湾: |
1 |
動作温度: |
-40 °Cから+125 °C |
マウント: |
SMT |
ステータス: |
アクティブ |
部分番号: |
74941503 |
補強された分離の電圧: |
4500V AC |
港湾: |
1 |
動作温度: |
-40 °Cから+125 °C |
マウント: |
SMT |

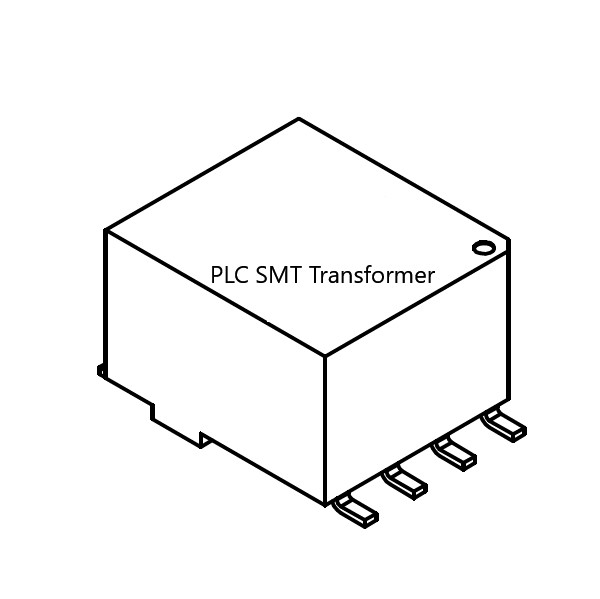

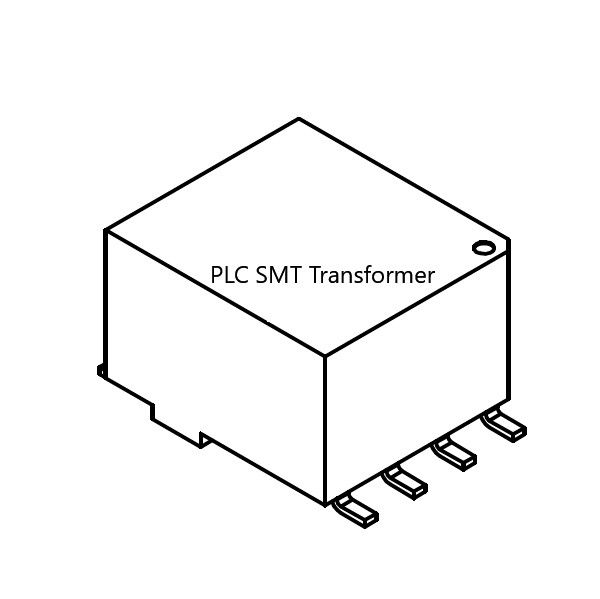

● 人 の 行動製品タイプ: イーサネット/電源通信用イーサネットトランスフォーマー
●ターン比:1:4:3(±3%の許容度)
●マウント:表面マウント (SMT)
●動作温度:-40°Cから+125°C(工業用/自動車用)
●高度 な 孤立:4500 VAC(1分目から次期目まで)
●パッケージ:8ピンのSMTコンパクトなデザイン
●準拠性: RoHSとREACHに準拠している
| 資産 | 試験条件 | 価値 | ユニット | 許容性 |
|---|---|---|---|---|
| 誘導力 (L) | 2 MHz/100 mV (ピン1〜4) | 20 | μH | ミニ |
| 漏れ誘導力 (Ls) | 2MHz/100mV | 0.05 | μH | マックス |
| ターン比 (n) | N3:N1:N2 | 1:4:3 | - | ±3% |
| 断熱試験電圧 (Vt) | 1分後 | 4500 | V (AC) | ミニ |
| 断熱抵抗 (Rso) | - | 10 | MΩ | ミニ |
| DC抵抗 1 (R ∞ 1) | ピン2〜3 (短ピン5〜8) | 85 | mΩ | マックス |
| DC抵抗 2 (R ̇2) | ピン 1-4 | 20 | mΩ | マックス |
| DC抵抗3 (R △3) | ピン5-8 | 70 | mΩ | マックス |
注記:
1ピン接続は抵抗測定に不可欠です
2ターン比の許容量は ±3%
| パラメータ | 仕様 |
|---|---|
| 動作温度 | -40°Cから+125°C |
| 保存条件 | <40°C <75% RH (オリジナルのパッケージ) |
| 湿度感度レベル (MSL) | 1 |
| 試験条件 | +20°C,RH 33% (指定されていない場合) |
| スタンダード | 準拠状況 |
|---|---|
| RoHS 認証 | 適合している [2011/65/EU & 2015/863] |
| REACH 承認 | 適合または宣言された [ (EC) 1907/2006] |
