プロダクト細部
起源の場所: 広東,中国
ブランド名: LINK-PP
証明: RoHS Compliant
モデル番号: 74941300
支払及び船積みの言葉
最小注文数量: 50PCS
価格: $0.7-$1.3
パッケージの詳細: テープ&リール
受渡し時間: in 株式船 今日
支払条件: L/C、D/A、D/P、ウェスタン・ユニオン
供給の能力: 5KK/月
状態: |
アクティブ |
ポートの数: |
1 |
断熱テスト電圧: |
4300V DC |
動作電圧: |
1000V DC |
沿面距離: |
6mm |
長さ: |
7.6mm |
幅: |
9.5mm |
身長: |
5.5mm |
状態: |
アクティブ |
ポートの数: |
1 |
断熱テスト電圧: |
4300V DC |
動作電圧: |
1000V DC |
沿面距離: |
6mm |
長さ: |
7.6mm |
幅: |
9.5mm |
身長: |
5.5mm |

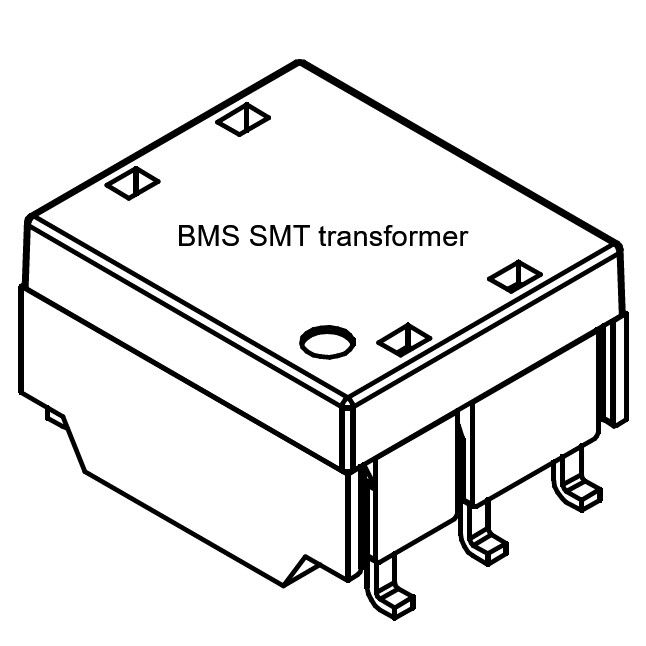

の74941300 WE-BMS SMT トランスは、特別に設計された高性能の車載グレードの信号トランスです。バッテリー管理システム (BMS)そしてエネルギー貯蔵インフラ。 1CT:1CT の巻数比、6 ピン表面実装設計、優れたガルバニック絶縁バリアを特徴とするこのコンポーネントは、デイジーチェーン アーキテクチャに沿った安全で信頼性の高いノイズのないデータ通信を維持するための重要な要素として機能します。
専門的な人材を採用することで、FIW-6 完全絶縁ワイヤ技術74941300 は、コンポーネントの設置面積を拡大することなく高電圧過渡現象の緩和を保証するため、最適な電磁適合性 (EMC) とバッテリーの安全性を求める Tier 1 の自動車設計者や産業用電源開発者にとっての主要な選択肢となっています。
| 製品シリーズ |
バッテリー管理システム用のWE-BMS変圧器 |
|---|---|
| 終端スタイル |
SMD/SMT |
| 取付タイプ | 表面実装 |
| インダクタンス | 最大450μH 150μH以上 |
| チャンネル数 | 1チャンネル |
| 巻数比 - プライマリ: セカンダリ | 1:1 |
| PIN | 6つのPIN |
| ポート数 | 1ポート |
| 動作温度 | -40 ～ +125 °C |
| 保管条件 | < 40 °C; < 75 % RH(オリジナルパッケージ入り) |
| 感湿性レベル (MSL) | 1 |
| 基材 | DAP WH-9100 94V-0 CTI 0 |
| カバー素材 | LCP E4008 94V-0 CTI 3 |
| 線材 | FIW-6 |
| サービス | OEM&ODM |
の74941300 WE-BMS SMT トランスは、完璧な信号分離が要求される主要なセクター内で世界中に導入されています。
バランスをとる変圧器を優先する場合コンパクトなSMTアセンブリ、高い絶縁電圧、 そして自動車グレードの資格、74941300 は非常に実用的な出発点となります。公開されている電気的制限と機械的図面により、特にスペースに制約のある BMS レイアウトで、自信を持って設計することが容易になります。
OEM および ODM サポートは、調達、ブランディング、プロジェクトの要件に適合するために利用できます。
絶縁された信号転送、コンパクトなSMT実装、および高い絶縁性能が重要なバッテリー管理システム用途向けに設計されています。
はい。データシートのリストには、DC4300V絶縁試験電圧、AC3100V絶縁試験電圧、およびDC1000V動作電圧。
使用温度範囲は、-40℃～+125℃。
はい。製品は次のように表示されますWE-BMS SMTトランスと表面実装工事。
はい。データシートのリストには、MSL1これは、標準的な製造および保管ワークフローに有利です。
