プロダクト細部
起源の場所: 広東,中国
ブランド名: LINK-PP
証明: UL,ISO,ROHS,REACH
モデル番号: 2301997-7 年
支払及び船積みの言葉
最小注文数量: 40個
価格: $1.2 - $6.86
パッケージの詳細: トレー
受渡し時間: 1〜2週間
支払条件: T/T,L/C,ウェスタンユニオン,NET30/60/90 日
供給の能力: 5KK/月
タイプ: |
rj45磁気ジャッキ |
性別: |
ジャック (女性) |
構成: |
2x1 |
ポートごとに位置/連絡先の数: |
8P8C |
シールド: |
シールド |
性能の部門: |
カット5e |
最低動作温度: |
- 40 ℃ |
最大動作温度: |
+ 85 ℃ |
炎症性評価: |
UL 94 V-0 |
交尾 サイクル: |
750周期 |
LED カラー: |
緑 - 黄色 |
タブ方向: |
上下に |
タイプ: |
rj45磁気ジャッキ |
性別: |
ジャック (女性) |
構成: |
2x1 |
ポートごとに位置/連絡先の数: |
8P8C |
シールド: |
シールド |
性能の部門: |
カット5e |
最低動作温度: |
- 40 ℃ |
最大動作温度: |
+ 85 ℃ |
炎症性評価: |
UL 94 V-0 |
交尾 サイクル: |
750周期 |
LED カラー: |
緑 - 黄色 |
タブ方向: |
上下に |

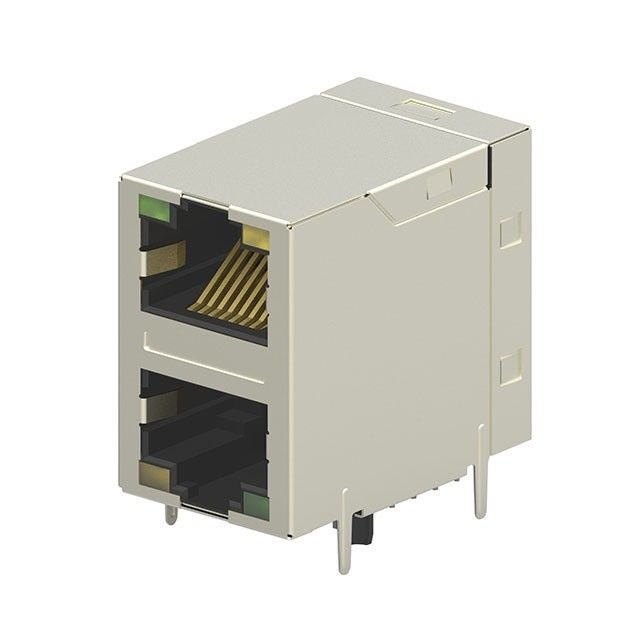

2301997-7 RJ45 高品質の材料を用いた磁石付き.ハウジングと挿入物は,炎耐性としてUL94 V-0を評価したLCP (液晶ポリマー) から作られています.シールドは,腐食耐性のためにニッケル塗装で青銅です接触材料は銅合金で,接触領域に1.27μm (50μin) のニッケル上に選択的なゴールドプレート (最低0.76μmまたは30μinch) が加わっています.溶接ピンはニッケルの上にチンの塗装されていますさらに,コネクタは260°Cのリフロー温度にも耐えられる.
磁性RJ45は,トランスフォーマーやストロークなどの磁性部品を組み込み,電気を隔離し,信号を保持するRJ45コネクタです.イーサネットネットワークにおけるノイズ削減磁石をRJ45コネクタに直接組み込むことで,PCBの分離トランスフォーマーの必要性がなくなり,スペースを節約し,組み立てプロセスを簡素化します.このコネクタタイプは,信号隔離やインピーダンスのマッチングなどの機能をサポートするためにイーサネットアプリケーションで一般的に使用されています..
| ターン比 @100kHz | (P1~P2):(J1~J2) = 1:1±2% (P3~P4): ((J3~J6) = 1:1±2% (P5~P6): ((J4~J5) = 1:1±2% (P7~P8):(J7~J8) = 1:1±2% |
| 主要誘導力 | 350μH MIN @100kHz0.1V 8mA DC BIAS |
| DC抵抗 | 1.2 OHMS MAX |
| 挿入損失 | 1〜100MHz: -1.0dB MAX 100-125MHz: -1.2dB MAX |
| リターン損失 | 1-40MHz: -16dB MIN 40-100MHz: -10dB+20log ((f/80MHz) MIN |
| クロス・トーク | 1-100MHz: -30dB MIN |
| 共通から共通モードへの注意 | 1-100MHz -30dB MIN |
| 隔離: PHY 側から線側へ | 2250VDC |
