プロダクト細部
起源の場所: 広東省、中国
ブランド名: LINK-PP
証明: UL,RoHS,Reach,ISO
モデル番号: LFE8505
支払及び船積みの言葉
最小注文数量: 400/2000/10K/25K
価格: $0.23-$1.02
パッケージの詳細: T&R
受渡し時間: 1〜2週間
支払条件: TT、NET30/60/90幾日
供給の能力: 3KK/Month
仕様: |
LFE8505 |
LINK-PP クロス: |
LP1102NL |
データレート: |
10/100 ベース-T |
港口ごとにコア: |
4 |
取付タイプ: |
表面実装 |
オークル・CL: |
350uh分 |
こんにちは鍋: |
1500Vrms |
イーサネット トランスフォーマー 長さ: |
12.80mm |
イーサネット トランスフォーマー 幅: |
9.30mm |
イーサネット トランスフォーマー 高さ: |
6.20mm |
仕様: |
LFE8505 |
LINK-PP クロス: |
LP1102NL |
データレート: |
10/100 ベース-T |
港口ごとにコア: |
4 |
取付タイプ: |
表面実装 |
オークル・CL: |
350uh分 |
こんにちは鍋: |
1500Vrms |
イーサネット トランスフォーマー 長さ: |
12.80mm |
イーサネット トランスフォーマー 幅: |
9.30mm |
イーサネット トランスフォーマー 高さ: |
6.20mm |

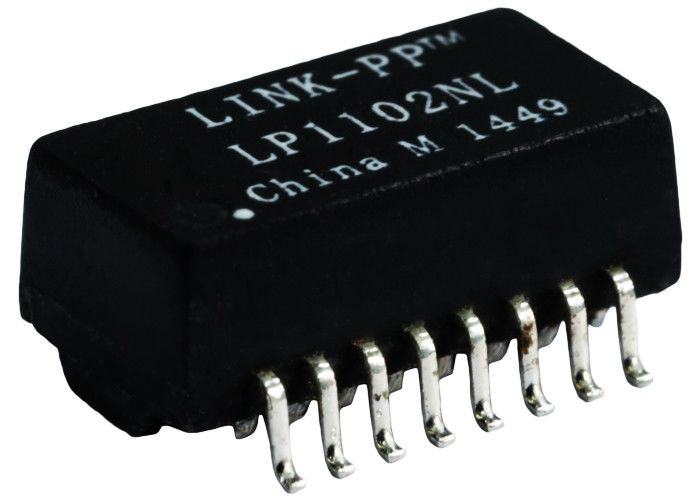

LFE8505は、最新のネットワーク機器に優れた信号品質と電気的絶縁を提供する、プレミアムな10/100 Base-Tイーサネットマグネチックトランスです。表面実装技術（SMT）で製造されたこのLANトランスは、安定したデータ伝送を保証すると同時に、高電圧サージや電磁干渉（EMI）から敏感なICコンポーネントを保護します。
| パラメータ | 仕様 |
|---|---|
| 製品タイプ | イーサネットトランス |
| 部品番号 | LP1102NL |
| 互換モデル | LFE8505 |
| トランスタイプ | LANトランス |
| イーサネット規格 | IEEE 802.3 |
| データレート | 10Base-T / 100Base-TX |
| ポート構成 | シングルポート |
| パッケージタイプ | 表面実装（SMD） |
| ピン数 | 16ピン |
| コア/ポート | 4 |
| 巻数比 | TX: 1CT:1CT / RX: 1CT:1CT |
| 開放回路インダクタンス | 350μH以上 |
| 絶縁電圧 | 1500Vrms以上 |
| パッケージサイズ | 12.8 × 9.3 × 6.2 mm |
| 最大リフロー温度 | 245℃ / 5秒 |
| 動作温度 | 0℃～+70℃ |
| 環境コンプライアンス | RoHS準拠 |
LP1102NLイーサネットトランスは、イーサネットPHYデバイスとRJ45コネクタ間の安定した磁気結合を提供するように設計されています。
最適化されたトランス設計は、以下に役立ちます:
このトランスは、ファストイーサネットアプリケーションの電気的要件を満たし、大量生産のための自動PCBアセンブリをサポートします。
| 項目 | 値 |
|---|---|
| 実装タイプ | 表面実装 |
| 長さ | 12.8 mm |
| 幅 | 9.3 mm |
| 高さ | 6.2 mm |
| パッケージ | オープンフレーム |
| ピン数 | 16 |
UL認証：ファイル番号E484635。
A: イーサネットトランスは、イーサネットPHYチップとRJ45コネクタの間に設置される磁気コンポーネントです。電気的絶縁、インピーダンス整合、ノイズ抑制を提供し、安定したイーサネット通信を保証します。
A: LFE8505のようなSMT（表面実装技術）トランスは、自動PCBアセンブリを可能にし、量産を大幅にスピードアップし、製造コストを削減します。また、スルーホール部品と比較して垂直方向のスペースをあまり取りません。
A: はい、もちろんです。LFE8505は、10/100 Base-TファストイーサネットアプリケーションのすべてのIEEE 802.3規格に準拠しており、すべての標準イーサネットデバイスで互換性と信頼性の高いネットワークパフォーマンスを保証します。
A: はい。LP1102NLは、サポートされているイーサネットインターフェース設計において、LFE8505の互換性のある代替品として設計されています。
A: これは、トランスが最低1500Vrmsの絶縁電圧に耐えられることを示しており、イーサネットPHYデバイスを電気サージから保護し、システム安全性を向上させるのに役立ちます。
A: 開放回路インダクタンスは、トランスの一次インダクタンスを測定します。LP1102NLは350μH以上のOCLを提供し、安定したイーサネット信号伝送を保証します。
A: はい。エンジニアリングサンプル、データシート、技術サポートは、プロトタイプ評価および生産認定のために利用可能です。
