J0G-0001NL 1000BASE-T ロープロファイル RJ45 コネクタ 1x1 タブアップ

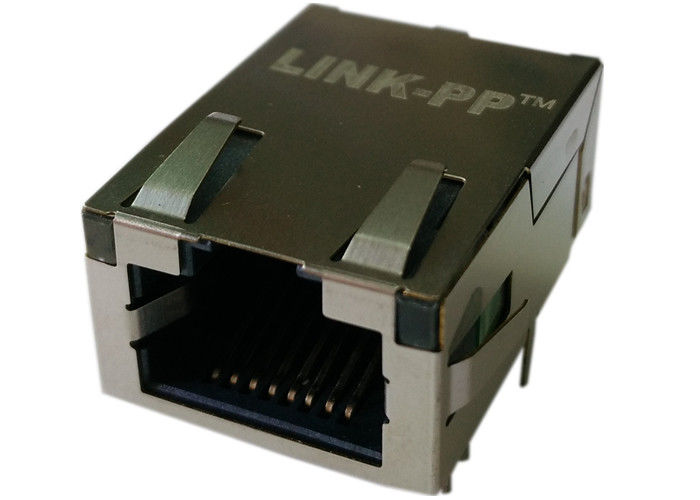

J0G-0001NL PulseJack ロープロファイル 1x1 タブアップは、RJ45インターフェイスとマグネティクスを単一の統合ソリューションに組み合わせています。これにより、PCBレイアウトの簡素化、部品点数の削減、1000BASE-Tイーサネット環境での安定した信号性能のサポートが可能になります。

タブアップ、サイドEMIタブ水平構成、低背フットプリントにより、電気的性能を犠牲にすることなく効率的なスペース使用を必要とする設計に特に適しています。J0G-0001NL PulseJack ロープロファイル 1x1 タブアップRJ45コネクタをお探しの場合、この部品は要求の厳しいネットワークハードウェアで信頼性の高いギガビットイーサネット接続のために構築されています。

J0G-0001NL ロープロファイル RJ45 コネクタ仕様

J0G-0001NL PulseJack の主な特徴

J0G-0001NL PulseJack ロープロファイル 1x1 タブアップは、機械的耐久性と電気的性能の強力な組み合わせを提供します。

• 1000BASE-T ギガビットイーサネット対応
• 1x1 シングルポート RJ45 統合マグネティクス
• EMI抑制を改善するためのシールド設計
• ロープロファイル、小型フットプリント構造
• ライトアングル、スルーホール取り付け
• 内蔵LEDインジケータ
• IEEE 802.3規格準拠
• 350μH 最小OCL (8mAバイアス電流時)
• RoHS準拠
• ピークウェーブはんだ付け温度定格: 260℃

J0G-0001NL データシート

J0G-0001NL データシート - 回路図

J0G-0001NL データシート - 推奨フットプリント

電気仕様 @ 25℃ - 動作温度 0℃～+70℃

J0G-0001NL PulseJack ロープロファイル 1x1 タブアップは、ギガビットイーサネット周波数範囲全体で安定した性能を発揮するように設計されています。

1. 動作条件

• 動作温度: 0℃～+70℃
• 絶縁電圧: 2250 VDC
• 巻数比: 1CT:1CT
• 耐電圧試験電圧: 1500Vrms (60Hz、1分間)

2. パフォーマンスデータ

挿入損失 (TX/RX): 1～100 MHz: -1.2 dB

リターンロス:

• 1～10 MHz: -18 dB
• 30 MHz: -18 dB
• 60～80 MHz: -12 dB
• 80～100 MHz: -10 dB

クロストーク:

• 1～10 MHz: -40 dB
• 32～65 MHz: -35 dB
• 65～1000 MHz: -30 dB

コモンモード除去: 1～125 MHz: -30 dB

これらの値により、J0G-0001NL RJ45 MagJack は、信頼性の高い信号整合性と強力なノイズ抑制を必要とするネットワーク設計に適しています。

J0G-0001NL 1000BASE-T ロープロファイル RJ45 の材料仕様

J0G-0001NL PulseJack ロープロファイル 1x1 タブアップは、長期的な信頼性をサポートするために高品質の素材を使用しています。

1. シールド

• 材質: 真鍮
• 仕上げ: ニッケルめっき (20～40μインチ) 真鍮

2. コンタクト

• 材質: リン青銅
• めっきエリア: 金めっき (15μインチ) ニッケルめっき (30～80μインチ)
• はんだ付けエリア: スズマット仕上げ ニッケルめっき

3. ハウジング

• 材質: 熱可塑性樹脂
• 難燃性等級: UL 94 V-0

4. MSL等級: 1

J0G-0001NL ロープロファイル 1x1 PulseJack を選ぶ理由

統合マグネティクスを備えたコンパクトで堅牢なRJ45コネクタが必要な場合、J0G-0001NL は最新のイーサネット設計に実用的な選択肢です。その利点は以下のとおりです。

• 省スペースなロープロファイル構造
• 信頼性の高いギガビットイーサネット伝送
• PCB設計を簡素化する内蔵マグネティクス
• シールド構造によるEMI性能の向上
• 幅広いネットワークおよびコンピューティングアプリケーションに適しています

これにより、J0G-0001NL PulseJack ロープロファイル 1x1 タブアップは、電気的性能を維持しながらレイアウト効率を向上させたいエンジニアに最適です。
