プロダクト細部
起源の場所: 中国
ブランド名: LINK-PP
証明: UL,ISO,ROHS,REACH

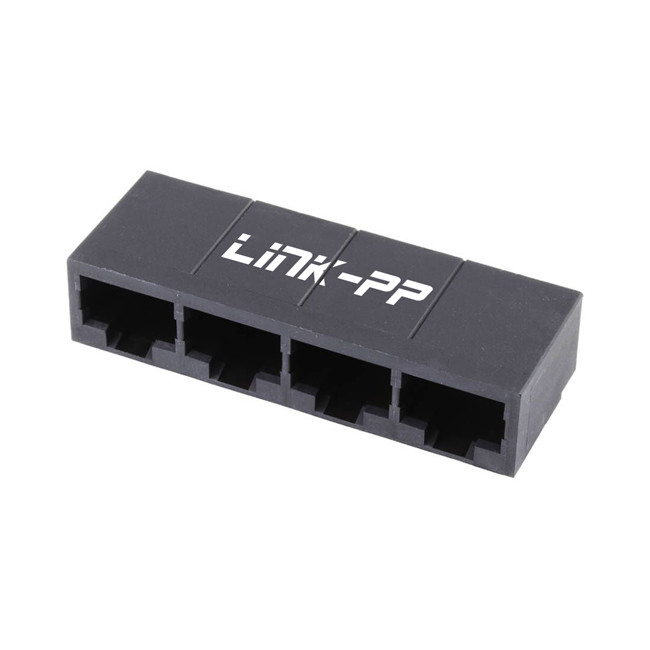

モデル番号: 43223-8140
支払及び船積みの言葉
最小注文数量: 50/500/1000
価格: $0.09-$3.85
パッケージの詳細: トレー
受渡し時間: ストック
支払条件: TT、NET30/60/90幾日
供給の能力: 4200K-PCS/Month
カテゴリー: |
モジュール式ジャックとプラグ |
磁気: |
持っていない |
港の数: |
1x4 ポート |
位置/接触の数: |
8P8C |
性能の部門: |
猫3 |
POE: |
N/A |
カテゴリー: |
モジュール式ジャックとプラグ |
磁気: |
持っていない |
港の数: |
1x4 ポート |
位置/接触の数: |
8P8C |
性能の部門: |
猫3 |
POE: |
N/A |
| 製品カテゴリー |
モジュール式ジャックとプラグ |
|---|---|
| ポート設定 |
1x4 |
| 光管/LED | ない |
| 位置 / 負荷付き連絡先 | 8/8 |
| オリエンテーション | 右角 (横からの入口) |
| 終了インターフェーススタイル | 穴を抜ける |
| 鉛のないプロセス能力 | WAVE (波) |
| PoE | N/A |
| ジャック・ハイト | 12.83mm |
| PCB ロケータ | そうだ |
| PCB 保持 | そうだ |
| PCB 厚さ - 推奨 | 1.57ミリ |
| ピッチ - 交配インターフェース | 1.02mm |
| ピッチ - 終了インターフェース | 1.27mm |
| 電流 - コンタクトあたりの最大 | 1.5A |
| シールド | 違う |
| 電圧 - 最大 | 150V AC (RMS) |
| 材料 - メタル | リンゴ 銅 |
| 材料 - プレート 交配 | 金 |
| 材料 - 塗装終了 | スチール |
| 材料 - 樹脂 | 高温熱プラスチック |
| 色 - 樹脂 | ブラック |
| 耐久性 | 最大500回の交尾サイクル |
| 動作温度範囲 | -40°Cから+85°C |
| 炎症性 | 94V-0 |
機械要求 43223-8140 8P8C ジャック:
|
記述 |
試験条件 |
要求事項 |
|
コネクタ・メイト・フォース |
メイトコネクタ |
22 N (5 lbf) |
|
耐久性 |
マートコネクタ 500回まで |
最大10ミリオム |
|
振動 |
メートコネクタと毎振動 |
最大10ミリオム |
|
プラグを固定する力 |
プラグに軸外力 |
89 N (20 lbf) |
|
PCB分離力 |
プラグに垂直の負荷を適用する |
4.5 N (1lbf) |
PCB ロケータ:PCB上のモジュールジャックを正確に位置付け,ピンがPCBパッドと適切に並べられていることを保証します.組み立て効率を改善することができます.
PCB 保持:モジュールジャックがPCBにしっかりと固定されていることを確保し,操作,溶接または操作中に動きを防止します.
1) 材料:
ガラスで満たされたナイロン UL94V-0
隔熱器:ガラスで満たされたナイロン,UL94V-0,色:黒
ターミナル: リンゴ: .012/ 0.30 厚さ
2) 6つの回路ジャックの間隔は.448/11 です.38,
8回路のジャックは 中央線から中央線までの距離は0.550/13です97.
