プロダクト細部
起源の場所: 広東,中国
ブランド名: LINK-PP
証明: UL,RoHS,Reach,ISO
モデル番号: HC-027
支払及び船積みの言葉
最小注文数量: 1400個
価格: $0.06-$1.5
パッケージの詳細: テープ&ロール: 1400pcs/ロール, 7000pcs/カートン
受渡し時間: 約1〜2週間
支払条件: TT、NET30/60/90幾日
供給の能力: 6KK/月
部分番号: |
HC-027 |
港番号: |
単一の港 |
ピン ノー: |
12 |
データ率: |
10/100Base-T |
メカニカルパッケージ: |
SMD |
動作温度: |
0°C~80°C |
長さ: |
8.4mm |
幅: |
9.47ミリ |
高さ: |
2.2mm |
Pinピッチ: |
1.27mm |
部分番号: |
HC-027 |
港番号: |
単一の港 |
ピン ノー: |
12 |
データ率: |
10/100Base-T |
メカニカルパッケージ: |
SMD |
動作温度: |
0°C~80°C |
長さ: |
8.4mm |
幅: |
9.47ミリ |
高さ: |
2.2mm |
Pinピッチ: |
1.27mm |

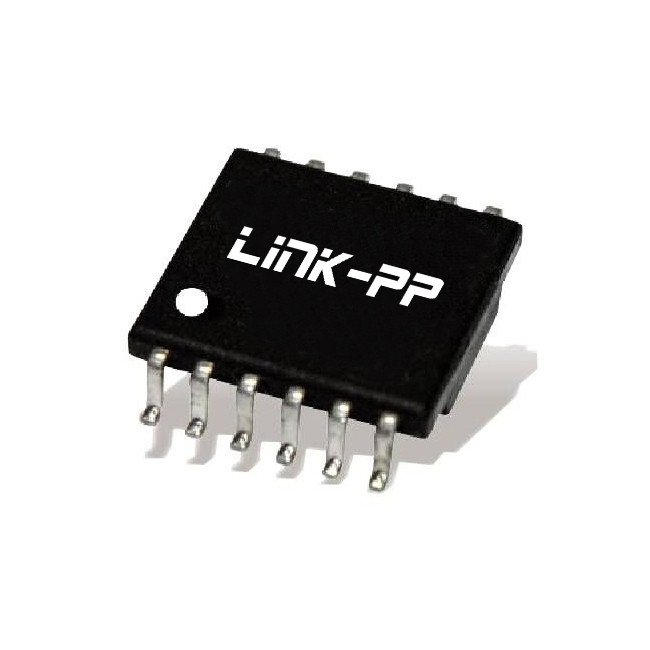

110/100Base-Tアプリケーション用に設計された高性能イーサネットトランスフォーマー.
2HC-027は RoHS に完全に準拠しており 危険物質から 解放されていることを保証します
3トランスフォーマーにはSS-00259で禁止された材料はない
4. RoHSピーク溶接度 260°C 3~5秒間
5耐久性と信頼性を保証する赤外線 (IR) リフロー溶接の要件を満たすために設計されています.
6IEEE 802.3規格を満たし,ネットワークアプリケーションで安定したパフォーマンスを保証します.
7そのコンパクトなサイズと堅牢なデザインにより,様々な産業および商業的な近代的なネットワークシステムに適しています.
|
タイプ |
バランスローパス 100Ωインペダンス |
|
ターン比 ((±5%) |
TX/RX = 1CT:1CT |
|
挿入損失 |
-1.1 dB MIN @ 0.1~125 MHz |
|
返済損失 |
-16 dB MIN @ 1~40 MHz -10+20*log10 (f/80MHz) dB MIN @ 40~100MHz |
|
共通モード拒絶比 |
-42 dB MIN @ 2 MHz -15+20*log10 ((f/200 MHz) dB MIN @ 30-200 MHz |
|
クロストーク |
-50 dB MIN @ 1 MHz
-50+22*log10 (f/10MHz) dB MIN @ 10~100 MHz
|
|
オークル・CL |
350uH MIN. ((100KHz,100mV) |
|
Cw/w |
25 pF マックス. ((100KHz,100mV) |
|
DCR |
1〜2と5〜6PIN:最大1.0Ω. 7-8 と 11-12 PIN: 最大 1.5 Ω |
| CASE ピン 表面塗装 | Sn 厚さ 5 μm分 |
|
ヒポットテスト |
1500VAC (60s / 10mA) |
| 動作温度 | 0°Cから+80°C |
| MSL | 2 |
HC-027 分類 リフロープロファイル:
| プロファイルの特徴 | 鉛のない組み立て | |
| 平均増額率 (TL から TP) | 3°C/秒 最大 | |
| 前熱する 温度分. 温度分. 温度最大 (Tmax) 時間 (minから最大) (t) |
150 °C 200 °C 60~180秒 |
|
| Ts最大からTLまで ランプアップ率 |
3°C/秒 最大 | |
| 上記で保持された時間 温度 (TL) 時間 (tL) |
217 °C 60〜150秒 |
|
| ピーク温度 (Tp) 実際のピーク温度から5°C以内の時間 |
260 +0 / -5 °C 3から5秒 |
250 +0 / -5 °C 20から40秒 |
| ランプダウン | 6°C/秒 最大 | |
| 25°Cからピーク温度までの時間 | 最大8分 | |
