プロダクト細部
起源の場所: 中国
ブランド名: LINK-PP
証明: UL,ROHS,Reach,ISO
モデル番号: 7499011212A
文書: LPJ0011ABNL.pdf
支払及び船積みの言葉
最小注文数量: 50/500/1000
価格: Supportive
パッケージの詳細: 50PCS/Tray、1200pcs/Carton
受渡し時間: 標準的
支払条件: TT、NET30/60/90幾日
供給の能力: 4600K.PCS/Month
部品番号: |
7499011212A |
中国製: |
LPJ4011ABNL |
カテゴリ: |
RJ45コネクタ（内蔵トランス付き） |
データレート: |
100BASE-TX |
ポー: |
非PoE |
ポート: |
1x1 |
タブ: |
下 |
改善されたCMRR: |
いいえ |
動作温度: |
-40°Cから+85°Cまで |
導かれた: |
黄色緑色 |
Phyチップモード: |
電流と電圧 |
マウント: |
tht |
シールドタブ: |
はい |
はんだ: |
波のはんだ付け |
部品番号: |
7499011212A |
中国製: |
LPJ4011ABNL |
カテゴリ: |
RJ45コネクタ（内蔵トランス付き） |
データレート: |
100BASE-TX |
ポー: |
非PoE |
ポート: |
1x1 |
タブ: |
下 |
改善されたCMRR: |
いいえ |
動作温度: |
-40°Cから+85°Cまで |
導かれた: |
黄色緑色 |
Phyチップモード: |
電流と電圧 |
マウント: |
tht |
シールドタブ: |
はい |
はんだ: |
波のはんだ付け |

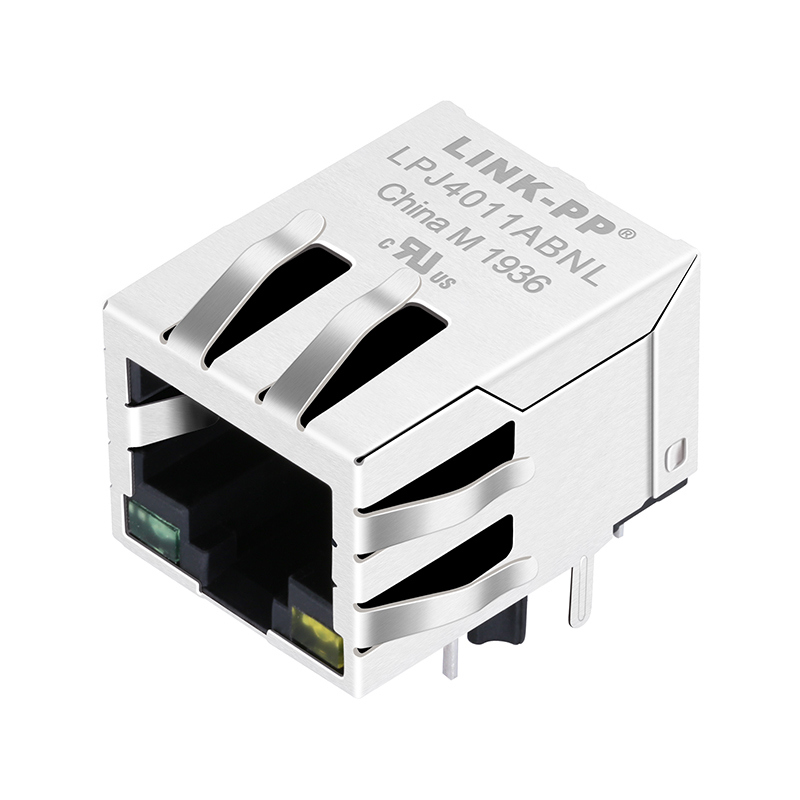

WE-RJ45 7499011121Aは、10/100Base-Tアプリケーション向けに設計された、シングルポート、シールドRJ45コネクタで、LANトランスとコモンモードチョークが内蔵されています。LINK-PP LPJ4011ABNLシングルポートRJ45 Magjackとの100%クロス。主な特徴として、デュアルカラーLEDインジケータ、AutoMDIXサポート、スルーホールライトアングル実装があり、組み込みPCや産業用オートメーションシステムなど、さまざまなネットワークデバイスに適しています。
| パラメータ | 条件 / 詳細 | 仕様 |
|---|---|---|
| イーサネット速度 | — | 10/100 Base-T (10/100 Mbps) |
| AutoMDIXサポート | — | はい |
| PoE機能 | — | 非PoE（PoEアプリケーション向けには設計されていません） |
| ターン比（RX/TX） | トランス比 | 1CT : 1CT |
| ポートあたりのコア数 | — | 4 |
| OCL（開放回路インダクタンス） | 100 kHz、100 mV、8 mAバイアス | ≥ 350 µH |
| 挿入損失（IL） | 1–100 MHz | ≤ –1 dB (最大) |
| リターンロス（RL） | 1–30 MHz | ≥ –18 dB |
| 30–60 MHz | ≥ –13.5 dB | |
| 60–80 MHz | ≥ –12 dB | |
| 80–100 MHz | ≥ –10 dB | |
| クロストーク（CT） | 1–60 MHz | ≥ –30 dB |
| 60–100 MHz | ≥ –30 dB | |
| コモンモード除去比（CMRR） | 1–30 MHz | ≥ –30 dB |
| 30–60 MHz | ≥ –30 dB | |
| 60–100 MHz | ≥ –30 dB | |
| 耐電圧（絶縁電圧） | 1分 | ≥ 2250 VDC（シリーズ通常≥1500 Vrms） |
| LED順方向電圧（VF） | IF = 20 mAにて | 1.8–2.4 V |
| パラメータ | 仕様 |
|---|---|
| コネクタタイプ | RJ45ジャック、8ポジション / 8コンタクト（8P8C） |
| 実装タイプ | スルーホール（THT）、ライトアングル（サイドエントリ） |
| 方向 | タブダウン（ラッチ方向） |
| シールド | EMIフィンガー（EMIタブ）付きシールドハウジング |
| LEDインジケータ | 内蔵緑と黄LED |
| ハウジング材質 | 熱可塑性PA66、黒、UL94 V-0 |
| コンタクト材質 | りん青銅 |
| コンタクトメッキ | 30 µin (0.76 µm) 金ニッケル上 |
| シールド材質 | 銅合金（真鍮）50 µin ニッケルメッキ |
| 寸法（L × W × H） |
21.25 × 15.93 × 13.30 mm（0.837" × 0.627" × 0.524"） |
| パラメータ | 仕様 |
|---|---|
| 動作温度範囲 | –40°C～+85°C |
| 保管条件 | < 40°C; < 75% RH |
| 嵌合サイクル | 750サイクル |
| コンプライアンス/認証 | RoHS、REACH、UL（E472316）、IEEE 802.3準拠 |
