プロダクト細部
起源の場所: 中国
ブランド名: LINK-PP
証明: UL,ROHS,Reach,ISO
モデル番号: LPJG0820GENL
文書: LPJG0820GENL.pdf
支払及び船積みの言葉
最小注文数量: 50/500/1000
価格: Supportive
パッケージの詳細: 50PCS/Tray、1200pcs/Carton
受渡し時間: 標準的
支払条件: TT、NET30/60/90幾日
供給の能力: 4600K.PCS/Month
部品番号: |
LPJG0820GENL |
家族: |
磁気 Rj45 |
互換性のあるブランド: |
脈 |
ポートの数: |
1x1 |
ラッチ: |
下 |
データレート: |
1000Base-T |
PoE: |
非 |
LED オプション: |
と |
EMl タブ: |
と |
取付タイプ: |
tht |
はんだタイプ: |
波 |
動作温度範囲: |
0℃～+70℃ |
部品番号: |
LPJG0820GENL |
家族: |
磁気 Rj45 |
互換性のあるブランド: |
脈 |
ポートの数: |
1x1 |
ラッチ: |
下 |
データレート: |
1000Base-T |
PoE: |
非 |
LED オプション: |
と |
EMl タブ: |
と |
取付タイプ: |
tht |
はんだタイプ: |
波 |
動作温度範囲: |
0℃～+70℃ |

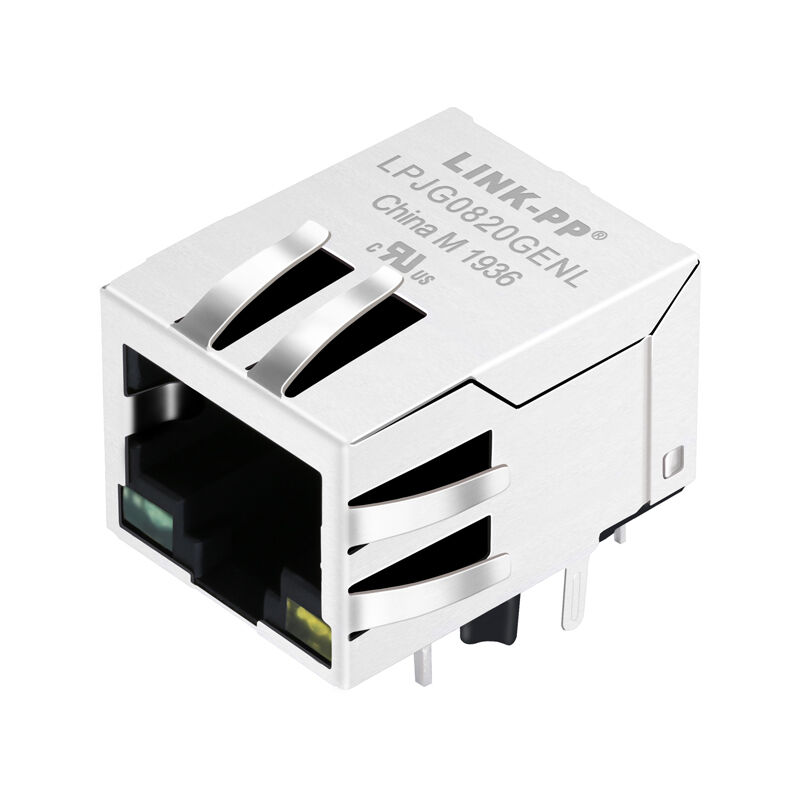

LINK-PP が設計した LPJG0820GENL は、1000Base-T 磁気を統合した高性能のシングルポート (1x1) RJ45 コネクタです。スルーホール テクノロジー (THT) 取り付け用に設計されたこのギガビット コネクタは、標準的なラッチダウン方向と、優れた電磁シールドを実現する統合 EMI タブを備えています。
LPJG0820GENL は、IEEE 802.3 標準および RoHS (2011/65/EU) 指令に完全に準拠しており、堅牢な信号整合性と絶縁を提供します。これは、SOHO 機器 (ADSL モデムなど)、LAN-on-Motherboard (LOM) アプリケーション、ハブ、イーサネット スイッチに最適なネットワーク コンポーネントです。
で25℃、LPJG0820GENL は、1000Base-T イーサネット アプリケーションに安定した電気的性能を提供します。
| パラメータ | 仕様 |
|---|---|
| 回転比 | 1CT:1CT (±2%) |
| 開回路インダクタンス (OCL) | 分。 350 uH @ 100 kHz、0.1 V、8 mA DC バイアス付き |
| 挿入損失 | 1.0 ～ 65 MHz で最大 -1.0 dB |
| リターンロス |
-20 dB 最小 @ 1 ～ 10 MHz; 10 ～ 30 MHz で最小 -16 dB。 -12 dB 最小 @ 30 ～ 60 MHz; -10 dB 最小 @ 60 ～ 100 MHz |
| クロストーク |
-40 dB 最小 @ 1 ～ 30 MHz; -35 dB 最小 @ 30 ～ 60 MHz; -30 dB 最小 @ 60 ～ 100 MHz |
| コモンモード除去 |
1 ～ 50 MHz で最小 -30 dB。 -20 dB 最小 @ 50 ～ 150 MHz |
| ハイポット | 最小 1500 Vrms |
| 内部絶縁容量 | 1000pF/2kV |
| 動作温度 | 0℃～70℃ |
LPJG0820GENL には、ステータスを明確に視認できるデュアル LED インジケーターが含まれています。
| LEDの位置 | 色 | ピーク波長 | 順電圧(IF=20mA) |
|---|---|---|---|
| 左LED | 緑 | 565nm | 1.8～2.6V |
| 右LED | 黄色 | 585nm | 1.8～2.6V |
追加の LED 特性:逆漏れ電流:最大。 10μA @ VR = 5V
工業グレードの材料で構築されており、機械的耐久性と長期の嵌合サイクルの信頼性を保証します。
