プロダクト細部
起源の場所: 中国
ブランド名: LINK-PP
証明: ROHS Compliant
モデル番号: HD8004FNL
支払及び船積みの言葉
最小注文数量: 50個
価格: $1.0-$2.5
パッケージの詳細: テープ&リール
受渡し時間: 1〜2週間以内に出荷
支払条件: TT,NET30/60/90 日
供給の能力: 6.500万PCS/月
チャンネル/ポート数: |
単一の港 |
マウントスタイル: |
SMT |
PoE パワー評価: |
60 W |
データ率: |
HD BASE-T |
長さ: |
13.72mm |
幅: |
15.24mm |
高さ: |
5.72mm |
隔離電圧 (V): |
1500VAC |
チャンネル/ポート数: |
単一の港 |
マウントスタイル: |
SMT |
PoE パワー評価: |
60 W |
データ率: |
HD BASE-T |
長さ: |
13.72mm |
幅: |
15.24mm |
高さ: |
5.72mm |
隔離電圧 (V): |
1500VAC |

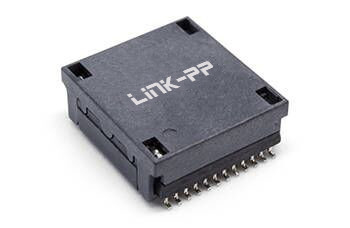

| 項目/部分番号 | HD8004FNLLAN マグネット モジュール |
|---|---|
| 仕様 | IEEE 802 について3 |
| ターン比 | 1.00± 2% |
| 極性 | 図表ごとに |
| 挿入損失 | -3.0dB MAX @ 100KHz -1.5dB MAX (-0.8dB TYP) @ 1-400 MHz |
| PHY側からのリターン損失 |
-20dB MIN @ 1-40 MHz -20+10*log10(f/40) dB MIN @ 100-400 MHz |
| 線側回帰損失 |
-20dB MIN @ 1-40 MHz -20+10*log10(f/40) dB MIN @ 40-400 MHz |
| 誘導力 (OCL) | 180uH MIN @100 KHz,100 mV |
| クロス |
-40dB MIN @ 1-100MHz -30歳dB MIN @ 100-400MHz |
| 共通モード拒絶比 |
-37dB MIN @ 1-100MHz -30歳dB MIN @ 100-300MHz -25歳dB MIN @ 300-500MHz |
| COMMからDIFFへの拒絶比 |
-40dB MIN @ 1-100MHz -30dB MIN @ 100-300MHz -25dB MIN @ 300-500MHz |
| DC電流の負荷能力 | 600 mA MAX @ 57 VDC |
| 入力出力隔離 | 1500vrms MIN @ 60秒 |
| 動作温度範囲 | 0°Cから70°C |
| 隔離 (プリ: Sec) | 1500Vrms |
| 注記 | 4PAIR PoE 60W |
