プロダクト細部
起源の場所: 中国
ブランド名: Link-pp
証明: UL, Reach, RoHs, ISO19001, ISO14001
モデル番号: LPJG0926 ヘンルス4R
支払及び船積みの言葉
最小注文数量: 100個
価格: $0.22 - $1.2
パッケージの詳細: テープ
受渡し時間: 約1〜2週間
支払条件: TT,NET30/60/90 日,ウェスタン・ユニオン
供給の能力: 週に10千枚
製品種類: |
RJ45 コンネクタ 1000 ベース T 統合磁石 |
港の数: |
1x1 |
ロック: |
ダウン |
マウントタイプ: |
穴を抜ける |
POE: |
PoE+ をサポートする |
スピード: |
10/100/1000の基盤T |
EMIタブ: |
持っていない |
LED オプション: |
緑/黄色 |
動作温度範囲: |
0°Cから70°C |
長さ (インチ/mm): |
0.837/2125 |
幅 (インチ/mm): |
0.627/15.93 |
高さ (インチ/mm): |
0.524/13.30 |
製品種類: |
RJ45 コンネクタ 1000 ベース T 統合磁石 |
港の数: |
1x1 |
ロック: |
ダウン |
マウントタイプ: |
穴を抜ける |
POE: |
PoE+ をサポートする |
スピード: |
10/100/1000の基盤T |
EMIタブ: |
持っていない |
LED オプション: |
緑/黄色 |
動作温度範囲: |
0°Cから70°C |
長さ (インチ/mm): |
0.837/2125 |
幅 (インチ/mm): |
0.627/15.93 |
高さ (インチ/mm): |
0.524/13.30 |

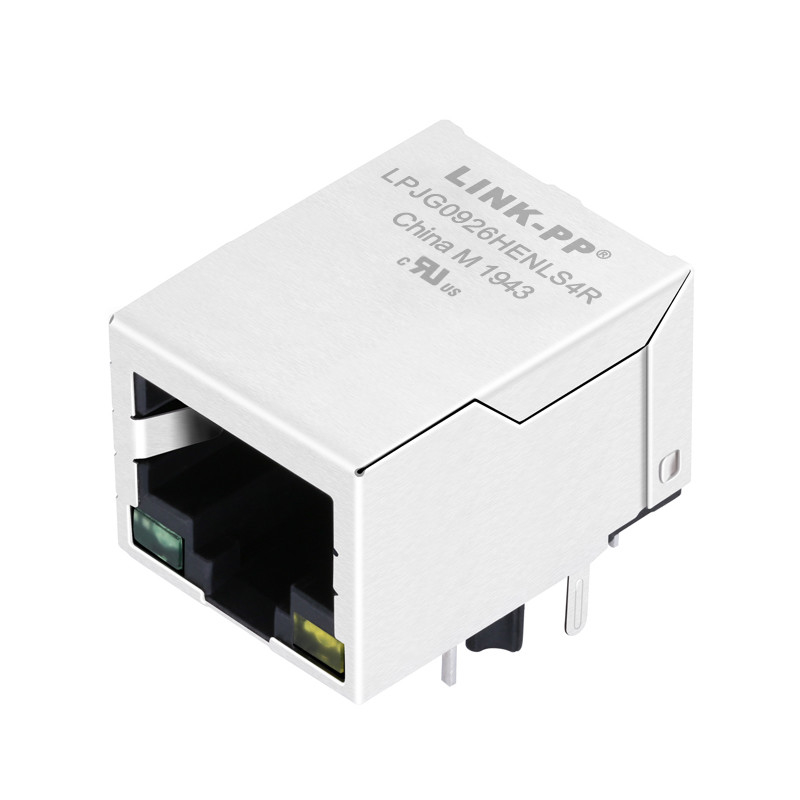

LINK-PP RJ45 コンネクタは,エーテルネットインターフェースに優れた性能とEMIシールドを提供します.これらのRJ45イーサネットジャックは,PoE/PoE+機能を持つか持たないか10Gbまでの10/100/1000BaseTパフォーマンス速度を提供しています.1xN,および2xNポートの構成と -40°C - +85°Cの拡張作業温度範囲により,LINK-PP RJ45ジャックは産業用に使用するのに適しています.0926シリーズ統合磁石RJ45は,波とリフロー溶接のためのTHTピンを提供しますLPJG0926HENLS4Rは,Through-Holeリフロー技術を採用しています.
|
部分番号 |
LPJG0926 ヘンルス4R |
|---|---|
|
ターン比率 ((±5%) |
プリ・セック=1CT1CT |
|
誘導力 OCL |
350uH MIN @100KHz/0.1V,8mA DCバイアス 120uH MIN @100KHz/0.1V,18mA DCバイアス |
|
挿入損失 |
-1.0dB MAX @1-100MHz -1.2dB MAX @100-125MHz |
|
返済損失 |
-16dB MIN @1-40MHz -12dB MIN @40-60MHz -10dB MIN @60-80MHz -8dB MIN @80-100MHz |
|
クロス・トーク |
-30dB MIN @1-100MHz |
|
一般的なモードへの拒絶 |
-30dB MIN @1-100MHz |
|
DC電流/電圧の評価 ピン |
720mA MAX @57VDC (連続) |
|
隔離 PHY 横から横へ |
1500Vrms |
|
動作温度 |
0°Cから70°C |
|
注記 |
|
|
1SOHO (ADSL) などのアプリケーションをサポートするために設計されています モデム,LAN (マザーボード上のLOM),ハブ,スイッチ 2IEEE802.3の仕様を満たしている 3接続材料: ハウジング: 熱塑性PA46+30%G.F UL94V-0 接触: リンゴ 青銅 C5210R-EH 厚さ=0.35mm ピン:銅 C2680R-H 厚さ=0.35mm シールド:SUS 304-1/2H 厚さ=0.2mm コンタクトプレート: 金 6 マイクロインチ ミニ.コンタクトエリア. 4最大回流温度: 250°C,5秒 5UL認証 ファイル番号 E484635 |
|
前熱:
温度 (Ta-Tb):150~200°C
時間 (t1-t2):60~180s
保持温度:217°C
時間 (TL):60〜150s
最大温度 ((Tp):250 ((+0/-5°C)
最大時間 (Tp):5秒
平均速度:3°C/S 最大
平均冷却速度:6°C/S 最大
25°C から オーブン の 製品 まで: 最大 6 分
梱包単位:100個/ロール
梱包方法: テープ
外装箱:600個/6回転/箱
純重量:4.5kg
総重量:7kg
