プロダクト細部
起源の場所: 中国
ブランド名: LINK-PP
証明: UL,ROHS,Reach,ISO
モデル番号: RJ3T113N
支払及び船積みの言葉
最小注文数量: 50/500/1000
価格: Supportive
パッケージの詳細: 50PCS/Tray、1200pcs/Carton
受渡し時間: 標準的
支払条件: TT、NET30/60/90幾日
供給の能力: 4600K.PCS/Month
港番号: |
1x1 |
ロック: |
上がって |
マウント: |
スルーホール |
EMIタブ: |
持っていない |
LED カラー: |
左緑/右黄色 |
ポウ: |
なし |
港番号: |
1x1 |
ロック: |
上がって |
マウント: |
スルーホール |
EMIタブ: |
持っていない |
LED カラー: |
左緑/右黄色 |
ポウ: |
なし |
|
互換性のある部品番号 |
LINK-PP 部品番号 |
製造者 |
記述 |
|

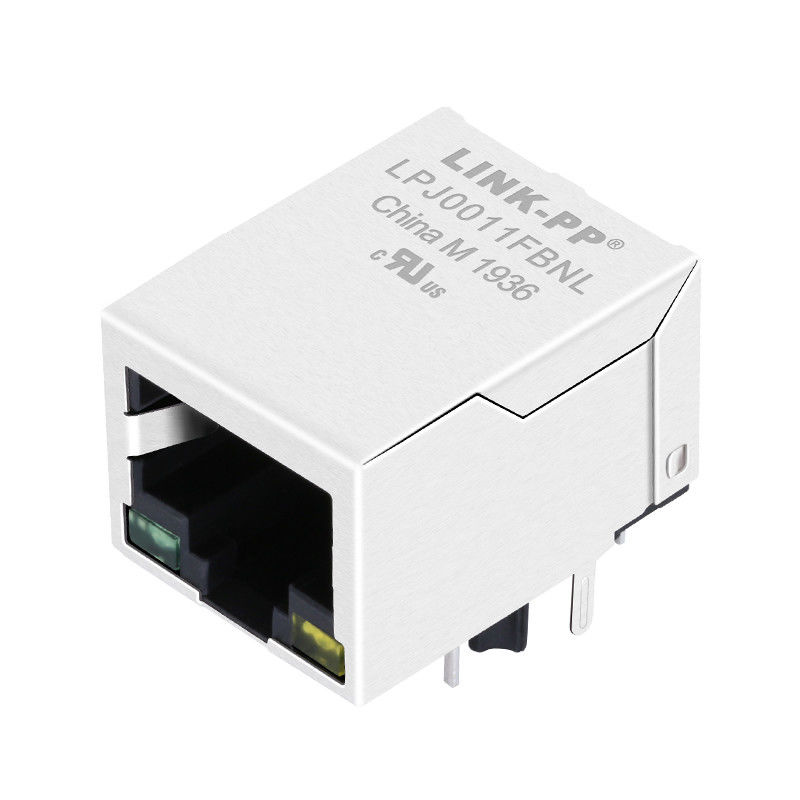

RJ3T113N |
LPJ0011FBNL |
リンク-PP |
RJ45 コンネクタ |
|
シリーズ |
コネクタタイプ |
スピード |
マウントタイプ |
|
RJ45 マグネットジャック |
LINK-PP Rj45 |
10/100Mbps |
透孔 |
|
オリエンテーション |
終了 |
LED カラー |
シールド |
|
90° 角 (右) |
溶接器 |
G/Y |
シールド |
電気仕様 25°C
|
ターン比率 (±2%) |
TX=1CT:1CT RX=1CT:CT |
|
誘導力 OCL |
350uH MIN/@ 100KHz0.1V,8mA DCバイアス |
|
挿入損失 |
-1.0dB MAX @ 1-65MHz |
|
返済損失 |
-20dB MIN @ 1-10MHz |
|
-16dB MIN @ 10-30MHz |
|
|
-12dB MIN @ 30-60MHz |
|
|
-10dB MIN @ 60-100MHz |
|
|
クロス・トーク |
-40dB MIN @ 1-30MHz |
|
-35dB MIN @ 30-60MHz |
|
|
-30dB MIN @ 60-100MHz |
|
|
共通モード拒否 |
-30dB MIN @ 1-50MHz |
|
-20dB MIN @ 50-150MHz |
|
|
ヒポットテスト |
1500Vrms MIN |
|
動作温度範囲 |
0°Cから70°C |
LINK-PPのRJ45磁気ジャックシリーズは,磁気トランスフォーマーコンポーネントと統合された伝統的なモジュール式ジャックコネクタです.磁気 部品 を 插頭 に 組み込む こと は,スペース を 節約 し,PCB 溶接 手順 を 短く する こと に 役立ち ますさらに,より安定したイーサネット接続を達成するために電磁気干渉 (EMI) 遮蔽を強化します.磁気コンポーネントは,電気隔離,信号バランス,一般モードの拒絶,インピーダンスのマッチング,電磁互換性
