プロダクト細部
起源の場所: 広東省、中国
ブランド名: LINK-PP
証明: UL,RoHS,Reach,ISO
モデル番号: LP1188NL
支払及び船積みの言葉
最小注文数量: 400/2000/10K/25K
価格: $0.5-$1.2
パッケージの詳細: T&R
受渡し時間: 3日以内に株式船で
支払条件: TT、NET30/60/90幾日
供給の能力: 3KK/Month
部品番号: |
LP1188NL |
偽造者: |
リンクPP |
タイプ: |
10/100base-T イーサネット磁気モジュール |
パッケージ: |
16ピンSMD |
寸法: |
L12.80mm×W8.89mm×H6.20mm |
ハイポットアイソレーション: |
1500Vrms |
互換性のあるブランド: |
ベルフュス |
データレート: |
100Base-T |
チャンネル/ポート数: |
シングル |
PoE: |
非 |
取付タイプ: |
smt |
ターン比: |
1:1 |
使用温度範囲: |
-40℃～+85℃ |
部品番号: |
LP1188NL |
偽造者: |
リンクPP |
タイプ: |
10/100base-T イーサネット磁気モジュール |
パッケージ: |
16ピンSMD |
寸法: |
L12.80mm×W8.89mm×H6.20mm |
ハイポットアイソレーション: |
1500Vrms |
互換性のあるブランド: |
ベルフュス |
データレート: |
100Base-T |
チャンネル/ポート数: |
シングル |
PoE: |
非 |
取付タイプ: |
smt |
ターン比: |
1:1 |
使用温度範囲: |
-40℃～+85℃ |

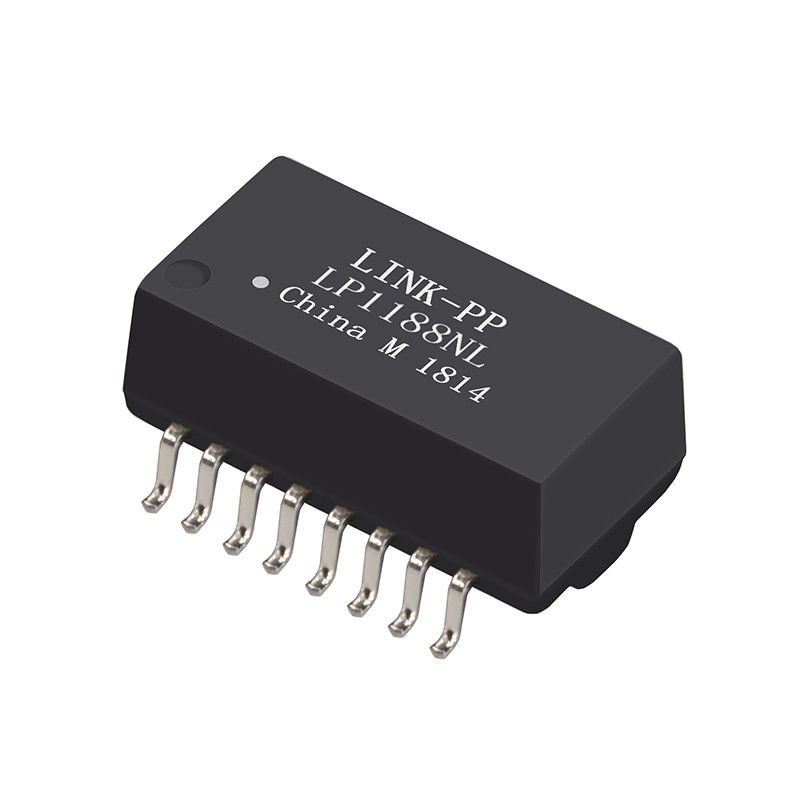

LP1188NLは、10/100 Base-T ネットワークデータレートをサポートするように設計された高性能シングルポートイーサネットマグネティクスモジュールです。コンパクトな16ピン表面実装(SMD)モジュールに収められており、イーサネットPHYとツイストペアケーブルインターフェース間のガルバニック絶縁、インピーダンスマッチング、および信号整合機能を提供します。組み込み、産業、およびコンシューマーイーサネットアプリケーションでの信頼性に向けて設計されています。
| 項目 | パラメータ | 代表値 / 限界値 |
|---|---|---|
| 1. 巻数比 (±3%) | TX | 1CT : 1CT |
| RX | 1CT : 1CT | |
| 2. OCL (開放回路インダクタンス) | ≥ 350 µH@100 kHz, 0.1 Vrms, 8 mA DCバイアス | |
| 3. 挿入損失 | 0.1～100 MHz | ≤ 1.1 dB |
| 4. リターンロス (dB MIN @100 Ω) | 30 MHz | ≥ 20 dB |
| 60 MHz | ≥ 14 dB | |
| 80 MHz | ≥ 11.5 dB | |
| 5. クロストーク (dB MIN) | 30 MHz | ≥ 45 dB |
| 60 MHz | ≥ 40 dB | |
| 100 MHz | ≥ 35 dB | |
| 6. DCMR (dB MIN) | 30 MHz | ≥ 42 dB |
| 60 MHz | ≥ 37 dB | |
| 100 MHz | ≥ 33 dB | |
| 7. Hi-Pot | ≥ 1500 Vrms | |
| 8. 動作温度 | -40°C～+85°C |
|
