プロダクト細部
起源の場所: 中国
ブランド名: LINK-PP
証明: UL,ROHS,Reach,ISO
モデル番号: HR911105A
文書: LPJ0011FBNL.pdf
支払及び船積みの言葉
最小注文数量: 50/500/1000
価格: Negotiable & Discounted
パッケージの詳細: 50PCS/Tray、1200pcs/Carton
受渡し時間: 3〜5日
支払条件: TT、NET30/60/90幾日
供給の能力: 4600K.PCS/Month
部品番号: |
HR911105A |
ポートの数: |
1 |
パッケージ: |
穴を通して |
動作温度: |
0°C~+70°C |
PoE: |
10/100 Mbps |
スピード: |
無線インターフェースポート |
絶縁電圧: |
1500Vrms (分) |
オークル・CL: |
350µH 最小 @100 kHz、8 mA |
部品番号: |
HR911105A |
ポートの数: |
1 |
パッケージ: |
穴を通して |
動作温度: |
0°C~+70°C |
PoE: |
10/100 Mbps |
スピード: |
無線インターフェースポート |
絶縁電圧: |
1500Vrms (分) |
オークル・CL: |
350µH 最小 @100 kHz、8 mA |

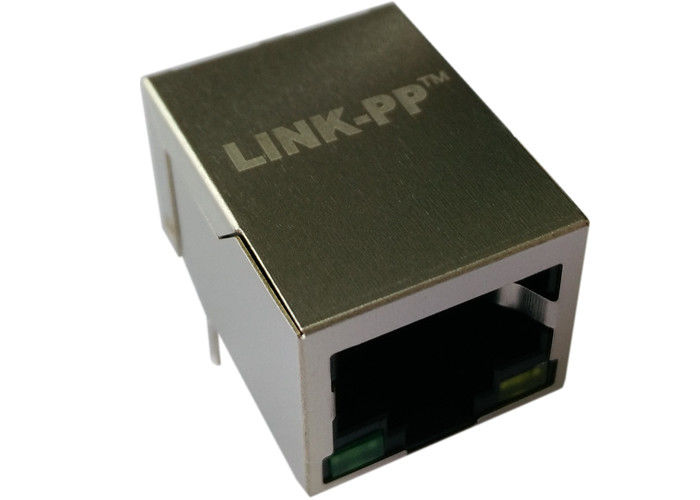

HR911105Aは、統合されたマグネティクス、LEDインジケーター、および1500Vrmsの絶縁を備えた、コスト効率の高い10/100Base-T RJ45コネクタで、コンパクトなイーサネット設計に最適です。
| パラメータ | 値 |
|---|---|
| コネクタタイプ | RJ45 (8P8C) |
| ポート構成 | 1×1 |
| 取り付けタイプ | スルーホール（THT） |
| 向き | 直角（サイドエントリー） |
| シールド | シールド付き（金属ハウジング） |
| LED | 緑 + 黄 |
| コンタクトメッキ | 金メッキ |
| ハウジング | 高熱可塑性樹脂 |
| パラメータ | 標準仕様 | 条件 |
|---|---|---|
| 巻数比（1CT:1CT） | 信号トランス | – |
| OCL（オープンサーキットインダクタンス） | ≥ 350 µH | @ 100 kHz, 100 mV, 8 mA |
| 絶縁電圧 | 1500 Vrms | 一次側から二次側 |
| 挿入損失 | ≤ –1.0 dB | 0.3–100 MHz |
| リターンロス | ≥ 20 dB (1–10 MHz) ≥ 16 dB (10–30 MHz) ≥ 12 dB (30–60 MHz) ≥ 10 dB (60–80 MHz) | IEEE 802.3準拠 |
| クロストーク（NEXT） | ≥ 40 dB (1–30 MHz) ≥ 35 dB (30–60 MHz) ≥ 30 dB (60–100 MHz) | – |
| コモンモード除去 | ≥ 30 dB (1–50 MHz) ≥ 20 dB (50–150 MHz) | – |
| 動作温度 | 0 °C～+70 °C | – |
