プロダクト細部
起源の場所: 中国
ブランド名: LINK-PP
証明: UL,ROHS,Reach,ISO
モデル番号: 7499010211A
支払及び船積みの言葉
最小注文数量: 50/500/1000
価格: Supportive
パッケージの詳細: 50PCS/Tray、1200pcs/Carton
受渡し時間: 標準的
支払条件: TT、NET30/60/90幾日
供給の能力: 4600K.PCS/Month
アイテム: |
7499010211A モジュール式RJ45ジャック |
家族: |
WE-RJ45 LANシリーズ |
データレート: |
100BASE-TX |
一体型変圧器: |
と |
Poe機能: |
非PoE |
サンプル: |
無料で利用可能 |
アイテム: |
7499010211A モジュール式RJ45ジャック |
家族: |
WE-RJ45 LANシリーズ |
データレート: |
100BASE-TX |
一体型変圧器: |
と |
Poe機能: |
非PoE |
サンプル: |
無料で利用可能 |
Wurth 7499010211Aは,100BASE-TXアプリケーションのために設計されたインテグレート磁性を持つRJ45コネクタで,タブダウンロック,ステータス表示のための緑-黄色のLED,安定したPCBの固定のための透孔 (THT) の取り付け.
|
部分番号 |
中国 で 製造 さ れ た 十字架 |
製造者 |
記述 |
|
7499010211A |

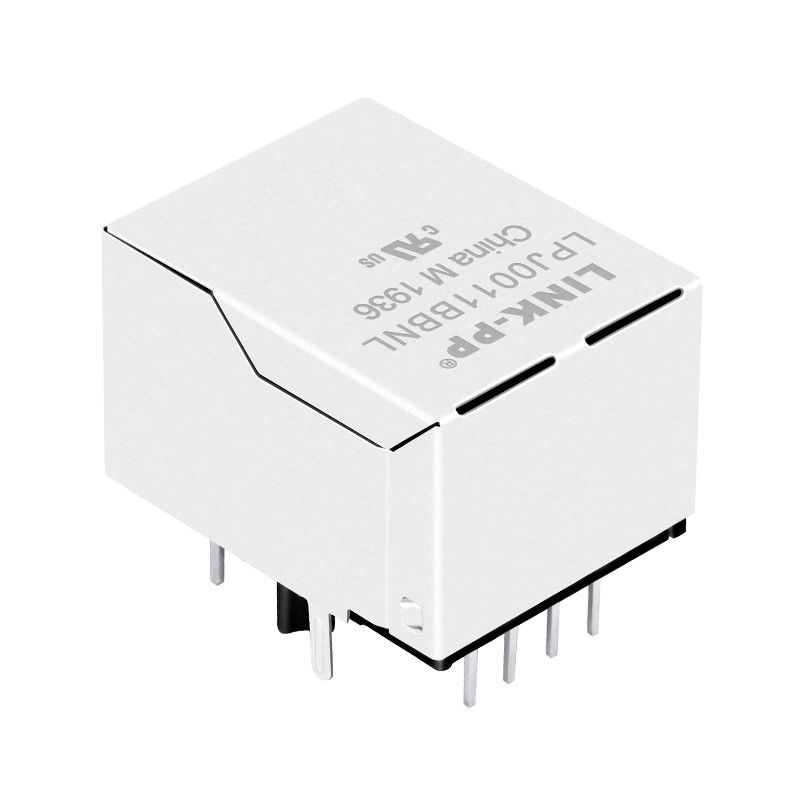

LPJ-0011BBNL |
リンク-PP |
100BASE-TX RJ45 ジャック |
|
|
|||
|
コネクタの向き |
マウントタイプ |
マグネティック |
LED カラー |
|
右角 |
穴を抜ける |
と |
G/Y |
|
|
|||
|
プラスチック製の住宅材料 |
シールド 材料 |
接触材料 |
シールド |
|
熱塑性PA66 黒 |
青銅 |
リンゴ 銅 |
シールド |
| 属性 | シンボル | 試験条件 | 価値 | ユニット | トル |
|---|---|---|---|---|---|
| 誘導力 | L について | 100kHz/100mV | 350 | μH | ミニ |
| 断熱試験電圧 | V_T | 1分後 | 2250 | V (DC) | ミニ |
| 挿入損失 | IL | 1〜100 MHz | -1 | dB | マックス |
| 返済損失 | RL | 1〜30 MHz | -18歳 | dB | ミニ |
| 返済損失 | RL | 30-60 MHz | -12 | dB | ミニ |
| 返済損失 | RL | 60~80 MHz | -10 | dB | ミニ |
| 返済損失 | RL | 80〜100 MHz | -10 | dB | ミニ |
| 横断音声 | CT | 1〜60 MHz | -30歳 | dB | ミニ |
| 横断音声 | CT | 60〜100 MHz | -30歳 | dB | ミニ |
| 共通モード拒絶比 | CMRR | 1〜30 MHz | -30歳 | dB | ミニ |
| 共通モード拒絶比 | CMRR | 30-60 MHz | -30歳 | dB | ミニ |
| 共通モード拒絶比 | CMRR | 60〜100 MHz | -30歳 | dB | ミニ |
| ターン比 | n | ほら | 1:1 | ほら | ±2% |
| データ率 | ほら | ほら | 100BASE-TX | ほら | ほら |
| パラメータ | 仕様 |
|---|---|
| 住宅用材料 | 熱プラスチック |
| 接触材料 | 金色で塗装された缶 |
| 金塗装の厚さ | 30 μin (0.76 μm) |
| PCB の 上 の 高さ | 13.49mm |
| 港の方向 | タブダウン |
| マウントスタイル | 穴を抜ける |
| シールド素材 | 銅合金 |
| 炎症性評価 | UL94-V0 |
• LINK-PP RJ45 コンネクタを12ヶ月以上保管することは推奨されません.他の影響のなかには,端末が影響を受け,劣化して,溶接性が低下することがあります.したがって,すべての製品は出荷日から12ヶ月以内に使用する必要があります..
• モジュールを直接太陽光にさらしてはならない.
• オリジナルパッケージに記載されている保管条件は,輸送時間ではなく,部品の保管時間に適用されます.
についてウォース・エレクトロニクス 7499010211Aこれは1ポートRJ45コネクタと磁石が組み込まれている設計された10/100Base-T イーサネットネットワーク.
統合するイーサネットトランスフォーマーとコモンモードストロークPCB の空間を削減し,回路設計を簡素化します.
7499010211Aがサポートしています10 Mbps と 100 Mbps イーサネット (10/100Base-T).
基準を満たしているIEEE 802.3u ファストイーサネット規格ルーター,スイッチ,および組み込みネットワーク機器に適しています.
接続器には...
この統合磁石は信号の整合性を向上させ,電磁気干渉 (EMI) を軽減します.
7499010211Aには2つの内蔵LED:
LEDが配置されている港の左と右状態の監視を容易にするため
このコネクタは直角 (90°) の直角 (90°) の直角 (90°) の直角 (90°) の直角 (90°) の直角 (90°) の直角 (90°) の直角 (90°) の直角 (90°) の直角) の直角 (90°) の直角 (90°) の直角 (90°) の直角 (90°) の直角 (90°) の直角 (90°) の直角 (90°) の直角 (90°) の直角) の直角 (90°) の直角 (90°) の直角 (90°) の直角 (90°) の直角 (90°) の直角 (90°) の直角) の直角 (90°) の直角 (90°) の直角 (90°) の直角) の直角 (90°) の直角 (90°) の直角 (90°) の直角 (90°) の直角 (90°) の直角 (90°) の直角 (90°) の直角 (90°) の直.
この設計は,次のことを提供します.
7499010211Aの典型的な動作温度範囲は:0°Cから+70°C
標準的な商用ネットワーク機器に適しています
典型的な用途は以下のとおりです.
はい. RJ45 MagJack に互換性のある代替品は他のメーカーから入手できます.
例えば,LINK-PP LPJ0011BBNL7499010211Aの互換性のある代替として設計されている.
