プロダクト細部
起源の場所: 中国
ブランド名: LINK-PP
証明: UL, ROHS, Reach, ISO
モデル番号: 6605814-6
支払及び船積みの言葉
最小注文数量: 50/500/1000
価格: Supportive
パッケージの詳細: 50PCS/Tray、1200pcs/Carton
受渡し時間: in 株式船 今日
支払条件: TT、NET30/60/90幾日
供給の能力: 4600K.PCS/Month
シリーズ: |
磁気ジャック |
ポート構成: |
1x1 |
シールド: |
シールド |
取り付け角度: |
直角 |
終了スタイル: |
穴を通して |
オートMDIX: |
サポート |
シリーズ: |
磁気ジャック |
ポート構成: |
1x1 |
シールド: |
シールド |
取り付け角度: |
直角 |
終了スタイル: |
穴を通して |
オートMDIX: |
サポート |
部品番号 | ポート数 | メーカー | 説明 |

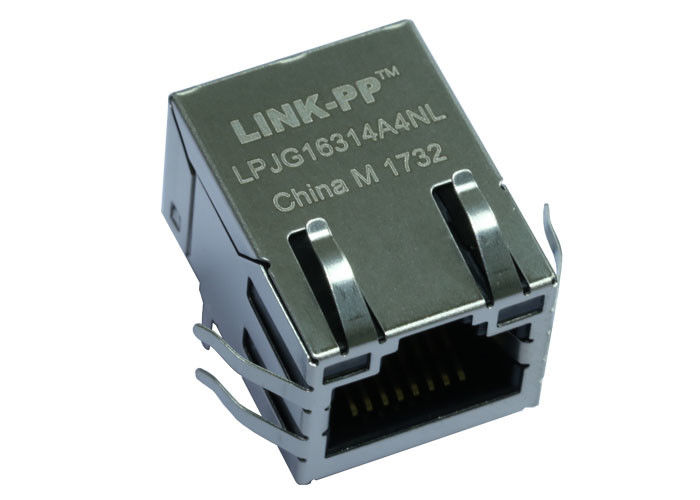

LPJG16314A4NL Cross Tyco 6605814-6 | シングルポート | LINK-PP | 10/100M/1000Base-T RJ45イーサネットコネクタ（マグネティクス付き） |
| |||
性別 | ラッチ 方向 | EMIフィンガー | 取り付けタイプ |
ジャック（メス） | タブアップ | With | スルーホール |
| |||
方向 | 終端 | LEDの色 | シールド |
90°角度（右） | はんだ | G/Y & G/Y | シールド |
注記： 4. マグネティクスは対称的で、AUTO-MDI/MDIXをサポートしています。
| |||
挿入損失（IL）：0.5MHz～100MHzで1.1dB MAX
リターンロス（RL）：
0.5MHz～40MHzで18dB MIN
40.1MHZ～100MHZで12-20LOG（f/80）dB MIN
クロストーク減衰：
0.5MHz～40MHzで35dB MIN
40.1MHZ～100MHZで33-20LOG（f/50）dB MIN
コモンモード除去比（CMRR）：0.5MHz～100MHzで30dB MIN
絶縁電圧：60秒間2250VDC（MAX）、上昇時間500V/秒。
250オームLED抵抗はオプションです。LED抵抗の有無については、チャートを参照してください。250オーム抵抗のないLEDは、約20mAの定電流で駆動されます。
LEDの色：
優勢波長（A D）：緑568 nm TYP。IF=20mAで
順方向電圧（VF）：緑2.2V TYP。IF=20mAで
優勢波長（A D）：黄色588 nm TYP。IF=20mAで
順方向電圧（VF）：黄色2.1V TYP。IF=20mAで
優勢波長（A D）：オレンジ605 nm TYP。IF=20mAで
順方向電圧（VF）：オレンジ2.1V TYP。IF=20mAで
250オーム抵抗付きのLEDの場合、LEDは5V電圧で駆動され、最大動作電流は20mAです。
LEDの色：
優勢波長（A D）：緑568 nm TYP。VF=5Vで
順方向電流（IF）：緑12 mA TYP。VF=5Vで
優勢波長（A D）：黄色588 nm TYP。VF=5Vで
順方向電流（IF）：黄色13 mA TYP。VF=5Vで
