プロダクト細部
起源の場所: 中国
ブランド名: LINK-PP
証明: UL,ROHS,Reach,ISO
モデル番号: 7498011122
支払及び船積みの言葉
最小注文数量: 72個、576個
価格: Supportive & Discounted
パッケージの詳細: トレイ= 72個、カートン= 576個
受渡し時間: 3日以内に株式船で
支払条件: TT、NET30/60/90幾日
供給の能力: 4600K.PCS/Month
部品番号: |
7498011122 |
シリーズ: |
WE-RJ45 LAN |
クロス＆データシート: |
LPJ19911ADNL |
パッケージ: |
表面実装 (SMT) |
アプリケーション: |
10/100Base-T |
hipotテスト: |
DC2250V 1分間 |
産業温度較差: |
-40 °Cから+85 °C |
無料サンプル: |
利用可能 |
部品番号: |
7498011122 |
シリーズ: |
WE-RJ45 LAN |
クロス＆データシート: |
LPJ19911ADNL |
パッケージ: |
表面実装 (SMT) |
アプリケーション: |
10/100Base-T |
hipotテスト: |
DC2250V 1分間 |
産業温度較差: |
-40 °Cから+85 °C |
無料サンプル: |
利用可能 |

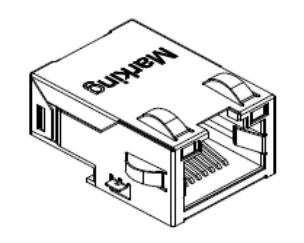

7498011122 (WE-RJ45LAN): 1ポート SMT 10/100BASE-T RJ45 ジャック,LAN トランスフォーマーを組み込み,350μH OCL,Auto-MDIX,−40から+85°C.
ほら7498011122(WE-RJ45LAN) は,1ポート,表面マウント10/100BASE-T RJ45 コンネクタ 組み込み LAN トランスフォーマー(磁気+コネクタ) 自動MDIX対応で SMT/リフロー組成に最適化され 工業用温度に適しています信頼性の高いEthernetリンクを組み込み産業・通信委員会
|
部分番号 |
製造者 部分番号 |
製造者 |
記述 |
|
7498011122 (バリエーション: 7498011122AR / 7498011122R,チェックサフィックス) |
LPJ19911ADNL |
リンク-PP |
10/100M SMT RJ45 |
|
|
|||
|
港湾 |
動作温度 |
申請 |
マウント |
|
1X1 |
-40 °Cから+85 °C |
10/100BASE-T (IEEE 802.3u),Auto-MDIXに対応している. |
SMT / 板の縁 (直角方向) |
|
|
|||
|
オリエンテーション |
終了 |
LED カラー |
シールド |
|
180° 角 (右) |
溶接器 |
Y/G |
シールド |
|
主要 な 特徴
|
|||
電気仕様
(試験条件:HP/Agilent 4395A, 25 °C,湿度 ~33%)
| パラメータ | 価値 | 注記/試験条件 |
|---|---|---|
| オープン・サーキット・インダクタンス (OCL) | 350 μH分 | 100 kHz/100 mV @ 8 mA DCバイアス |
| ターン比 | 11 (Tx)/11 (Rx)±2% | 100kHz / 100mV |
| 挿入損失 (IL) | ≤ −1.0 dB | 1~100 MHz (最大) |
| リターン損失 (RL) | ≥ -18 dB(1 〜 30 MHz)≥−14 dB(30~60 MHz)≥−12 dB(60~80 MHz)≥−10 dB(80~100 MHz) | データシートごとに周波数帯. |
| 常態拒絶 (CMR) | ≥ -40 dB(1 〜 30 MHz)≥−37 dB(30~60 MHz)≥−35 dB(60~100 MHz) | 高CMRは EMIのパフォーマンスを助長します |
| 横断音 (CT) | ≤ -35 dB(1100MHz) | 10/100BASE-Tの典型的なマグジャック性能 |
| ダイレクト / ヒポット | 2250 VDC / 1 分(指定されたピン間の製造者による試験) | 正確なテストポイントについてはデータシートを参照してください. |
