プロダクト細部
起源の場所: 広東省、中国
ブランド名: LINK-PP
証明: UL,ROHS,Reach,ISO
モデル番号: 0826 1X1T GHF
文書: LPJK6064AONL.pdf
支払及び船積みの言葉
最小注文数量: 50個
価格: $1.05
パッケージの詳細: 50PCS/Tray、1200pcs/Carton
受渡し時間: 3日以内に株式船で
支払条件: NET30/60/90日、D/A、D/P、T/T
供給の能力: 250000-320000/Month
部品番号: |
0826-1X1T-GH-F |
製品タイプ: |
統合コネクタモジュール (ICM) |
イーサネット速度: |
1000Base-T |
ポート構成: |
シングルポート、1×1 |
POE機能: |
PoE+ 30 W |
RJ45タブ: |
タブアップ |
取り付け: |
ホールマウントを通して |
LED構成: |
OG/Y |
動作温度: |
-40℃～+85℃ |
EMIタブ: |
はい |
オークル・CL: |
最小350μH |
ハイポット: |
DC2250V |
部品番号: |
0826-1X1T-GH-F |
製品タイプ: |
統合コネクタモジュール (ICM) |
イーサネット速度: |
1000Base-T |
ポート構成: |
シングルポート、1×1 |
POE機能: |
PoE+ 30 W |
RJ45タブ: |
タブアップ |
取り付け: |
ホールマウントを通して |
LED構成: |
OG/Y |
動作温度: |
-40℃～+85℃ |
EMIタブ: |
はい |
オークル・CL: |
最小350μH |
ハイポット: |
DC2250V |

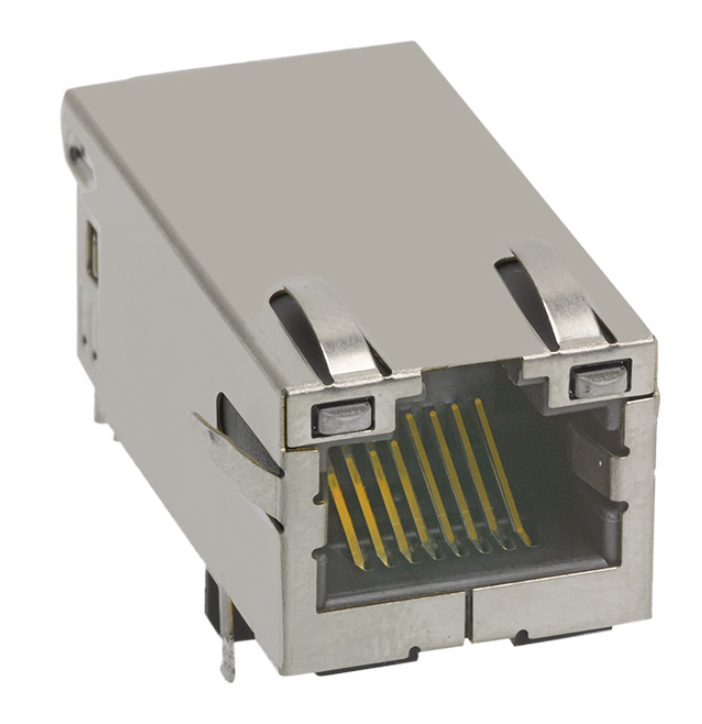

0826-1X1T-GH-F は、統合されたマグネティクスと PoE+ (Power over Ethernet Plus)機能を備えた、産業用グレードのシングルポート（1x1）ギガビットイーサネット統合コネクタモジュール（ICM）です。IEEE 802.3at規格に完全に準拠しており、最大 30Wの連続電力（57VDCで720mA） を供給しながら、堅牢な 2250VDCの絶縁耐圧.★ 産業用イーサネット
タブアップ、スルーホール フォームファクタで構成され、バイカラーのステータスLEDを備え、 -40℃～+85℃拡張/産業用温度技術仕様とパラメトリックデータ
| 値 | 技術注記 / 参照 | 部品番号（MPN） |
| 0826-1X1T-GH-F | Pulse Electronics | ポート構成 |
| 1x1（シングルポート）、タブアップ | 標準高さプロファイル | イーサネットデータレート |
| 10/100/1000BASE-T（ギガビット） | 4ペア平衡トランス | 実装タイプ |
| スルーホール実装（THT） | ウェーブはんだ付け: ピーク260℃最大（≤ 10秒） | ハウジング材質 |
| 熱可塑性樹脂PA、黒 | 難燃性評価 UL 94V-0 | コンタクトメッキ |
| ニッケル30µインチ上に硬質金50µインチ | FCC規則および規制に準拠 | シールド |
| 銅合金、ニッケルめっき | 統合EMIタブ（フィンガー） | 動作温度 |
| -40℃～+85℃ | 拡張/産業用温度 | 認証機関 |
| UL認定（ファイル番号E196366およびE169987） | RoHS準拠 | 2. PoE+および電気的性能（@ 25℃） |
| 仕様 | 準拠 / 試験条件 | PoEクラス |
| PoE+（IEEE 802.3at準拠） | 最大30Wの電力供給 | 連続電流定格 |
| 最大720mA @ 57VDC連続 | 平衡DCライン電流 | ピーク突入電流 |
| 最大1.2A @ 57VDC | 持続時間: 200ms | 絶縁耐圧（Hipot） |
| 2250VDC | 100%生産テスト済み（IEEE 802.3） | 巻数比（TP1～TP4） |
| 1CT : 1CT ±2% | 全4チャンネルで整合 | 開放回路インダクタンス（OCL） |
| 最小350µH | 100kHz、100mVrms、11mA DCバイアス | 挿入損失 |
| 0.1MHz～1.0MHz: 最大-1.1dB |
1.0MHz～65MHz: 最大-0.8dB 65MHz～100MHz: 最大-1.0dB 100MHz～125MHz: 最大-1.2dB ギガビット信号インテグリティ仕様を上回る |
リターンロス（最小） |
| 0.5MHz～40MHz: -18dB |
40MHz～100MHz: -[12 - 20·log(f/80MHz)] dB 整合された100Ω差動ライン |
CM-CM除去率 |
| 最小-30dB（100kHz～100MHz） | コモンモードフィルタリング | CM-DM除去率 |
| 最小-35dB（100kHz～100MHz） | クロストークおよび放射抑制 | 3. 統合LED光学および電気的特性 |
| 色 | 順方向電圧（標準） | 中心波長 | ピン割り当ておよび極性 | LED 1（左） |
| 黄色 | 2.1V | 590nm | ピン17（+）/ ピン18（-） | LED 2（右） |
| 緑 | 2.0V | 610nm | ピン19（+）/ ピン20（-） | LED 2（右） |
| 緑 | 2.2V | 570nm | ピン19（-）/ ピン20（+）（バイカラー） | 0826-1X1T-GH-F 図面 |
タブアップRJ45構成と標準高さプロファイルを備えています。機械図面には、コネクタの完全な外形、端子位置、実装ジオメトリ、パネル開口部の推奨事項、およびリード寸法が記載されています。図面に示されている重要な機械的詳細には以下が含まれます:コネクタ幅参考図面情報
実装
| スルーホール | ポート方向 |
|---|---|
| タブアップ | プロファイル |
| 標準 | コネクタ幅参考 |
| 0.500インチ [12.70mm] | コネクタ全長参考 |
| 1.290インチ [32.77mm] | 前面高さ参考 |
| 0.642インチ [16.31mm] | PCB関連高さ参考 |
| 0.536インチ [13.61mm] | 推奨パネル開口幅 |
| 0.672インチ [17.07mm] | 推奨パネル開口高さ |
| 0.551インチ [14.00mm] | 推奨パネル開口奥行き/参考 |
| 0.080インチ [2.03mm] | これらの寸法は図面参照として扱い、生産用金型またはPCBリリース前に最新の管理図面で確認してください。 |
| アプリケーション | 0826-1X1T-GH-F は、統合マグネティクスとPoE+機能を必要とする |
1ポートギガビットイーサネットアプリケーション向けに設計されています。
★ PoEネットワーク機器RJ45インターフェースとマグネティクスを単一のPCB実装コンポーネントに統合する必要がある、イーサネット給電ネットワークデバイス向け。★ 産業用イーサネット
-40℃～+85℃の動作範囲は、より広い周囲温度条件にさらされるアプリケーションをサポートします。
シングルポート1x1構成は、コンパクトな統合イーサネットインターフェースを必要とする組み込みボードおよびネットワークシステムに適しています。
1000BASE-T接続性、PoE機能、ステータスLED、およびスルーホールアセンブリがハードウェア要件の一部である場合に役立ちます。
統合マグネティクスを備えた標準ギガビットイーサネットインターフェースを必要とする接続デバイスに適しています。
📥
LPJK6064AONL.pdf
PoE規格
| ドロップイン互換性に関する注意 | Bel Fuse | 0826-1X1T-GH-F | 1GbE | PoE+（30W） |
| オリジナルベースラインMPN | Pulse Electronics | Q1: 0826-1X1T-GH-F は非PoEギガビットアプリケーションで使用できますか？ | A: はい。0826-1X1T-GH-F は、標準の10/100/1000BASE-Tイーサネットデータネットワークと完全に下位互換性があります。PoEが不要な場合は、センタータップピン（VC1～VC4: ピン13、14、15、16）を接続せずに（フローティング）、PCBパッドを絶縁してください。 | JK0-0177NL |
| 1GbE | PoE+（30W） 機能的に一致。LED順方向電圧とフットプリントセンタータップピッチを確認してください。Wurth Elektronik |
Q1: 0826-1X1T-GH-F は非PoEギガビットアプリケーションで使用できますか？ | A: はい。0826-1X1T-GH-F は、標準の10/100/1000BASE-Tイーサネットデータネットワークと完全に下位互換性があります。PoEが不要な場合は、センタータップピン（VC1～VC4: ピン13、14、15、16）を接続せずに（フローティング）、PCBパッドを絶縁してください。 | PoE+（30W） |
| 100%ピン・ツー・ピン互換。パネルスプリングフィンガーEMI配置を確認してください。 | HALO Electronics | Q1: 0826-1X1T-GH-F は非PoEギガビットアプリケーションで使用できますか？ | A: はい。0826-1X1T-GH-F は、標準の10/100/1000BASE-Tイーサネットデータネットワークと完全に下位互換性があります。PoEが不要な場合は、センタータップピン（VC1～VC4: ピン13、14、15、16）を接続せずに（フローティング）、PCBパッドを絶縁してください。 | PoE+（30W） |
| 拡張温度準拠。トレースキープアウトジオメトリを確認してください。 | よくある質問 | Q1: 0826-1X1T-GH-F は非PoEギガビットアプリケーションで使用できますか？ | A: はい。0826-1X1T-GH-F は、標準の10/100/1000BASE-Tイーサネットデータネットワークと完全に下位互換性があります。PoEが不要な場合は、センタータップピン（VC1～VC4: ピン13、14、15、16）を接続せずに（フローティング）、PCBパッドを絶縁してください。 | Q2: このMagJackにおけるPoE（802.3af）とPoE+（802.3at）の主な違いは何ですか？ |
A: コネクタハウジングは、高耐熱性熱可塑性樹脂（UL 94V-0）で成形されています。推奨されるピークウェーブはんだ付け仕様は、最大260℃で10秒を超えない時間です。
A: LED 1（左）は、ピン17（+）とピン18（-）間で駆動される単色黄色ダイオードです。LED 2（右）は、バイカラー（オレンジ/緑）のバイポーラアセンブリです。ピン19に正電圧を印加するとオレンジ色に点灯し、ピン20に正電圧を印加すると緑色に点灯します。標準的な電流消費は20mAです。
