プロダクト細部
起源の場所: 中国
ブランド名: LINK-PP
証明: UL,ROHS,Reach,ISO
モデル番号: 0806-1X1T-23-F
文書: LPJK0071AONL.pdf
支払及び船積みの言葉
最小注文数量: 50/500/1000
価格: Supportive
パッケージの詳細: 50PCS/Tray、1200pcs/Carton
受渡し時間: 3日以内に株式船で
支払条件: TT、NET30/60/90幾日
供給の能力: 4600K.PCS/Month
部品番号: |
0806-1X1T-23-F |
位置/連絡先の数: |
12p8c（RJ45、イーサネット） |
PoE: |
非POE |
スピード: |
10/100/1000 Base-T |
シールド EMI タブ: |
と |
LED オプション: |
グリーン/グリーン |
ポート構成: |
1×1 |
イーサネット速度: |
1000Base-T |
コネクタの種類: |
統合された磁気学のRJ45 |
十字p/n: |
LPJK0071AONL |
部品番号: |
0806-1X1T-23-F |
位置/連絡先の数: |
12p8c（RJ45、イーサネット） |
PoE: |
非POE |
スピード: |
10/100/1000 Base-T |
シールド EMI タブ: |
と |
LED オプション: |
グリーン/グリーン |
ポート構成: |
1×1 |
イーサネット速度: |
1000Base-T |
コネクタの種類: |
統合された磁気学のRJ45 |
十字p/n: |
LPJK0071AONL |

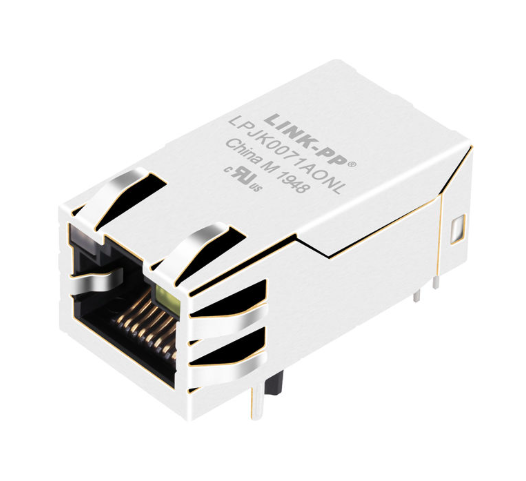

について0806-1X1T-23-F高性能な1×1 単ポート 1000BASE-T ギガビット イーサネット マグジャック 統合接続 モジュール (ICM)信頼性の高い隔離磁石と 標準型RJ45コネクタを0826-1X1T-23-Fは,電磁気干渉 (EMI) の抑制を向上させながら,PCBのスペース要求を大幅に削減します..
登場するタブアップの機械的方向性統合されたオレンジ/緑/黄色 (OG/Y) の状態のLED延長されたEMI グラウンド タブ商用級 (0°Cから+70°C) のネットワーク機器,組み込み単板コンピュータ (SBC),産業自動化システム,IEEE 802 に準拠する企業用ルーター.3ab 信号の完整性
| パラメータ | 試験条件 | 仕様 |
|---|---|---|
| ターン比 | TP1 | 1CT: 1CT ±2% |
| TP2 | 1CT: 1CT ±2% | |
| TP3 | 1CT: 1CT ±2% | |
| TP4 | 1CT: 1CT ±2% | |
| OCL (オープン回路誘導) | @100 kHz / 100 mVRMS, 8 mA DCバイアス | 350 μH MIN |
| 挿入損失 | 0.1MHz 1MHz | -1.1 dB MAX |
| 1MHz 65MHz | -0.5 dB MAX | |
| 65MHz 100MHz | -0.8 dB MAX | |
| 100MHz 125MHz | -1.2 dB MAX | |
| リターン損失 (MIN) | 0.5MHz 40MHz | -18 dB |
| 40MHz 100MHz | -12 + 20LOG (f/80MHz) dB | |
| CMからCMへの拒絶 | 100kHz 〜 100MHz | -30 dB MIN |
| CMからDM 拒否 | 100kHz 〜 100MHz | -35 dB MIN |
| ハイポット/隔離電圧 | ほら | 1500Vrms |
| 準拠性 | ほら | IEEE 802.3 の隔離要件に従って100%の生産がテストされた |
● 信号 の 完全 性 を 向上 さ せる 統合 さ れ た 磁気 トポロジー
エーテルネットトランスフォーマーと 共同モードのストッキングと 隔離コンデンサを内部に配置することで0826-1X1T-23-Fは,標準的な離散変圧器と物理層 (PHY) トランシーバーの間の信号の痕跡劣化とインパデンス不一致を排除します.
● EMI の 軽減 を 進める (上部 と 横部 の シールド タブ)
頑丈な外側の金属シールドで装備され,特殊EMIスプリングタブこのICMは,シャシーパネルの切断面まで低阻力地道を確立し,放射された電磁放出を効果的に抑制し,ESD電波耐性を向上させます.
● 空間 を 節約 する 単一 ポート の タブ アップ 足跡
1x1タブアップ構成は,密集型PCB組件に最適な物理クリアランスを提供し,標準ボードレイアウト上のPHYチップへのスムーズなケーブルリリースアクセスと簡略化されたルーティングを可能にします.
● 二重状態表示器 (OG/Y LED)
2色 オレンジ/緑と固体黄色 LEDが組み込まれますネットワークリンク速度とアクティビティ状態の明確な物理診断は,外部ライトパイプを必要とせず,ポートインターフェイスで直接行う..
(標準ピン間隔,パネル切断寸法,推奨PCBレイアウトパターンについては,完全なエンジニアリングPDFを参照してください.)
エンジニアリング リソースをダウンロード:
ほら0826-1X1T-23-F (LPJK0071AONL.pdf) 図とPCBレイアウト図 (PDF)
溶接の推奨事項: 波溶接に適しています. 波溶接のピーク条件:最大260°C 最大10秒
0826-1X1T-23-Fは,様々な高速通信ハードウェアで信頼性の高い展開のために設計されています.
| 製造者 部品番号 | 同等の LINK-PP 部分番号 |
|---|---|
| 08017-1A1T-11-F / JH1026A7R | LPJ1026AGNL |
| 08211X1T36-F / 0821-1X1T-36-F | LPJU3401AONL |
| 0806-0AX1-47-F | LPJK0066BHNL |
| 0826-1C4T-23-F1 | LPJK0071A4NL |
| 0806-1D1T-23-F | LPJK0071AGNL |
| 0806-1G1T-23-F | LPJK4071AWNL |
| 0806-1G1T-32-F | LPJK4036AWNL |
| 0806-1G1T-43-F | LPJK0036AWNL |
| 0806-1K1T-23-F | LPJK0071AINL |
| 0806-1L1T-57-F | LPJK1014A8NL |
| 0806-1X1T-1-F | LPJK2065AONL |
| 0806-1X1T-23-F | LPJK0071AONL |
| 0806-1X1T-43-F | LPJK0036A0NL |
| 0826.01X1T-57 | LPJK0013AONL |
| 0806-1X1T-80 | LPJK1046AONL |
| 0806-1X1T-80-F | LPJK1046AONL |
| 0806-1X1T-AC-F | LPJK2065AONL |
| 0806-1X1T-AD-F | LPJK0043AONL |
A: その通り0826-1X1T-23-Fは統合コネクタモジュール (ICM) です.標準RJ45ジャックとは異なり,PCBに独立した外部イーサネット磁気トランスフォーマーが必要です.0826-1X1T-23-Fは,信号隔離磁気と,金属ホイスの内部に直接共通モードフィルタリングを統合していますこれはPCBの不動産を節約し EMIのパフォーマンスを向上させ ボードのルーティングを簡素化します
A: その通り 違う 違う0826-1X1T-23-Fは,特に非POE1000BASE-Tコネクタ.PoEに必要な高DC電流をPoE指定されていない内部トランスフォーマーコイルを通過させることで,磁気飽和または恒久的な熱損傷を引き起こす可能性があります.PoE要件では,PoEの電流は,PoEの電流の電流の回路に回転し,PoEの電流の回路に回転し,PoEの電流の回路に回転し,PoEの回路に回転し,PoEの回路に回転し,PoEの回路に回転し,PoEの回路に回転し,PoEの回路に回転し,PoEの回路に回転し,PoEの回路に回転し,PoEの回路に回転し,PoEの回路に回転し,PoEの回路に回転し,PoEの回路に回転し,PoEの回路に回転し,PoEの回路に回転し,PoEの回路に回転し,PoEの回路に回転し,PoE回路PoE評価されたMagJack®シリーズを参照してください.
A: その通り"タブアップ"は,RJ45ポート上の機械的なロックメカニズムの向きを指します. 0826-1X1T-23-Fのような"タブアップ"部品では,RJ45ケーブル挿入器のロックプラスチッククリップは,PCBのマウント表面に対して上向き壁の設計とパネルのカットアウトの限界を合わせる際には重要です
A: その通り0826-1X1T-23-Fの標準動作温度範囲は0°Cから+70°C屋外での極端な操作 (-40°C~+85°C) では,産業用級の広温ICMを選択すべきである.
