プロダクト細部
起源の場所: 広東省、中国

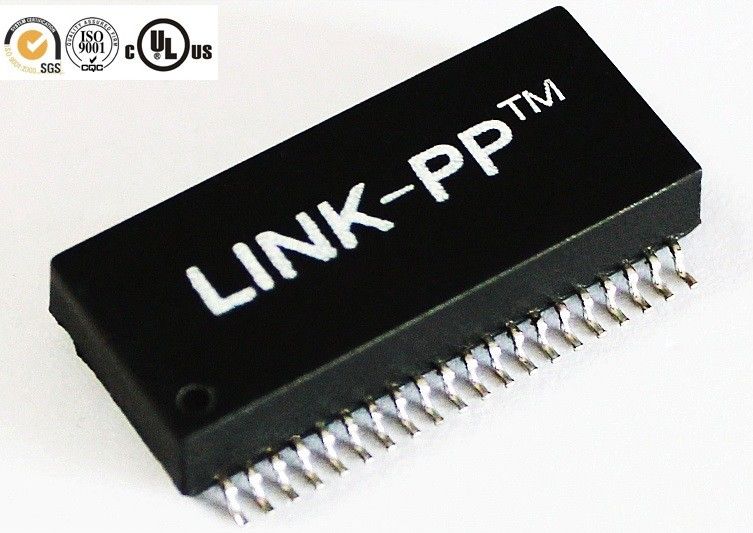

ブランド名: LINK-PP
証明: UL,RoHS,Reach,ISO
モデル番号: 000-7365-30R-LF1
支払及び船積みの言葉
最小注文数量: 400/2000/10K/25K
価格: $0.06-$0.8
パッケージの詳細: T&R
受渡し時間: 3日以内に株式船で
支払条件: TT、NET30/60/90幾日
供給の能力: 3KK/Month
部品番号: |
000-7365-30R-LF1 |
LINK-PPモデル: |
LP5014NL |
取り付け: |
SMT |
タイプ: |
ギガビットのイーサネット変圧器 |
ポー: |
非POE |
ピン番号: |
48 |
部品番号: |
000-7365-30R-LF1 |
LINK-PPモデル: |
LP5014NL |
取り付け: |
SMT |
タイプ: |
ギガビットのイーサネット変圧器 |
ポー: |
非POE |
ピン番号: |
48 |
| パラメータ | 記述 |
|---|---|
| モデル | 000-7365-30R-LF1 クロス LP5014NL |
| 製造者 | リンク-PP |
| 製品タイプ | デュアルポート ギガビット イーサネット トランスフォーマー |
| データレート | 10 / 100 / 1000Base-T |
| ターン比 | 1CT:1CT (TX) / 1CT:1CT (RX) |
| OCL (オープン回路誘導) | ≥ 350 μH min @ 100 kHz, 100 mV, 8 mA DCバイアス |
| 挿入損失 | ≤1.0 dB最大 (1100 MHz) |
| リターン損失 (分) | 1 〜 30 MHz: 18 dB 40 MHz: 18 dB 50 MHz: 16 dB 60~80 MHz: 12 dB 100 MHz: 10 dB |
| 横断音声 (分) | 30 MHz: 45 dB 60 MHz: 40 dB 100 MHz: 35 dB |
| DCMR (分) | 30 MHz: 43 dB 60 MHz: 37 dB 100 MHz: 33 dB |
| 隔離電圧 | 1500Vrms分 |
| 動作温度 | ¥40 °Cから+85 °C |
| パッケージの種類 | 48ピンのSMT |
| パッケージのサイズ | 約 28.0 × 15.4 × 7.0 mm |
| RoHS / REACHについて | 適合している |
| 互換性のモデル | パルス H5014NL |
| 申請 | イーサネットスイッチ,ルーター,NIC,産業制御システム,IPカメラ,VoIP電話 |
| 電気仕様 | |
| ターン比 | 50KHz,0.5V |
| チップ側 | ラインサイド=1CT: 1CT+_2% |
| 誘導力 (Ls) | 100KHz,0.1V,12mA DCバイアス |
| チップ側 | 350uH分 |
| 挿入損失 | 1〜100MHz: -1.4dB 最大 |
| 返済損失 |
1-30MHz: -16dB ミニ 40MHz: -14.4dB ミニ 50MHz: -13.1dB ミニ 60-80MHz: -12dB ミニ 100MHz: -10dB ミニ |
| 標準モードの断捨離の差分: |
30MHz: -45dB ミニ 60MHz: -40dB ミニ 100MHz: -35dB ミニ |
| 横断音声 |
30MHz: -40dB ミニ 60MHz: -35dB ミニ 100MHz: -30dB ミニ |
| ハイポット | 1500Vrms ミンス |
000-7365-30R-LF WE LAN ディスクリートトランスフォーマーアプリケーション:
部品番号も提供できます.
| P25-156-P9W9 | LPJu5202b53nl |
| 101110F9017M440ZA | LPJ0025AGNL |
| 8188P-B-1 | LPJE651XBHNL |
| 000-5408-37R-LF3 (74092010) | LP88026 |
| 000-7090-37R-LF1 | LP1188NLE |
| 000-7093-37R-LF1 | LP5007ANLE |
| 000-7365-30R-LF1 (749020020) | LP5014ANLE |
| 020181MHAM4M408ZA | LPJU4202A64NL |
| 08010-1X1T-01 | LPJ2012KONL |
| 0810-1X1T-03 | LPJ2026KONL |
| 08010-1x1T-03-F | LPJ2026KONL |
| 0810-1X1T-06 | JH8087-6A57R |
| 0810-1X1T-06 | LPJ2011KONL |
| 0810-1X4T-06-F | JH48087-6A57R |
| 08011-2X4R-28-F | LPJ47212CNL |
| 0801-2X4R-79-F | JH7434FER |
